| Номер в госреестре | 76023-19 |
| Наименование СИ | Порозиметры газоволюметрические |
| Обозначение типа СИ | ПИК-П |
| Изготовитель | АО "Геологика", г.Новосибирск |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Порозиметры газоволюметрические ПИК-П (далее - порозиметры) предназначены для измерений открытой пористости цилиндрических и кубических образцов керна в барических условиях.
Принцип действия порозиметра основан на определении объема пор в испытуемом образце при изменении давления газа в системе и дальнейшем расчете с использованием термодинамического закона, описывающего зависимость произведения давления газа на объем от температуры. Измерение объема пор в образце проводится при заданной постоянной температуре.
Порозиметр состоит из камеры высокого давления, компрессора, встроенного штангенциркуля, системы стабилизации и поддержания температуры, комплекта кернодержателей для измерения образцов керна цилиндрической и кубической формы.
Управление работой порозиметра, сбор, хранение данных и расчеты осуществляются при помощи персонального компьютера и специального программного обеспечения.

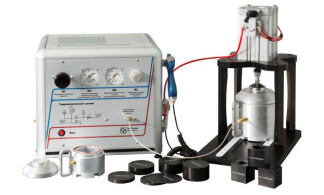

Общий вид порозиметра, обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки Рисунок 1 - Общий вид порозиметров газоволюметриских ПИК-П
Пломбирование порозиметров не предусмотрено.
Порозиметры оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Уровень защиты программного обеспечения порозиметров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПИК-П |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.0 |
| Цифровой идентификатор | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений открытой пористости, % | от 0,6 до 50 |
| Пределы допускаемой абсолютной погрешности измерений открытой пористости в диапазоне от 0,6 до 10 % включ., % | ±0,2 |
| Пределы допускаемой относительной погрешности измерений открытой пористости в диапазоне св. 10 до 50 % включ., % | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр цилиндрических образцов, мм | 30; 38; 50; 67; 80; 100; 110 |
| Максимальная длина цилиндрических образцов, мм | 110 |
| Размер кубических образцов, мм: | |
| - длина | 30; 50 |
| - ширина | 30; 50 |
| - высота | 30; 50 |
| Максимальное отклонение геометрических размеров образца, | ± 1 |
| мм | |
| Давление обжима образца, МПа | от 2,5 до 70,0 |
| Применяемые газы | гелий, воздух, азот |
| Поровое давление, МПа | от 0,1 до 0,5 |
| Г абаритные размеры, мм, не более | |
| - высота | 600 |
| - ширина | 600 |
| - длина | 600 |
| Масса, кг, не более | 110 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ± 22 |
| - частота переменного тока, Гц | 50 ± 1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 20 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 8 |
наносится на лицевую панель порозиметра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Порозиметр газоволюметрический | ПИК-П | 1 шт. |
| Компрессор | - | 1 шт. |
| Редуктор газовый для баллона | - | 1 шт. |
| Программное обеспечение | ПИК-П | 1 шт. |
| Штангенциркуль цифровой | - | 1 шт. |
| Комплект кернодержателей (барических) D=30, 38 мм, 30x30, 50x50 | - | 1 шт. |
| Камера высокого давления | - | 1 шт. |
| Персональный компьютер с установленным программным обеспечением | - | 1 шт. |
| Источник бесперебойного питания | - | 1 шт. |
| Комплект ЗИП | - | 1 шт. |
| Руководство по эксплуатации | ГЕОЛ.465.00.00.000 РЭ | 1 экз. |
| Руководство оператора | 643.ГЕОЛ.00005-01 34 01 | 1 экз. |
| Методика поверки | МП 78-251-2018 | 1 экз. |
осуществляется по документу МП 78-251-2018 «ГСИ. Порозиметры газоволюметрические ПИК-П. Методика поверки», утвержденному ФГУП «УНИИМ» 27 марта 2019 г.
Основные средства поверки:
- ГСО 10583-2015 стандартные образцы открытой пористости твердых веществ, материалов (имитаторы) (комплект ОПТВ СО УНИИМ), интервал аттестованных значений от 4 до 51 %, границы допускаемой абсолютной погрешности аттестованного значения при Р=0,95 ±0,05 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть порозиметра, как показано на рисунке 1.
приведены в эксплуатационном документе.
ГЕОЛ.410670.001 ТУ «Оборудование испытательное лабораторное по изучению керна, флюидов и пропантов ПИК». Технические условия
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
