| Номер в госреестре | 76031-19 |
| Наименование СИ | Преобразователи плотности жидкости |
| Обозначение типа СИ | Promass Q 300, Promass Q 500 |
| Изготовитель | "Endress+Hauser Flowtec AG", Швейцария |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи плотности жидкости Promass Q 300, Promass Q 500 (далее - преобразователи плотности) предназначены для измерений плотности, объемного расхода (объема) жидкостей.
Принцип действия преобразователей плотности при измерении плотности основан на измерении резонансной частоты колебания трубок первичного преобразователя, зависящей от плотности заполняющей их жидкости; при измерении объемного расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя при прохождении через них потока жидкости с учетом плотности жидкости.
Конструктивно преобразователи плотности состоят из первичного преобразователя (датчика) Promass Q (далее - ПП) и электронного преобразователя (ЭП).
Преобразователи плотности изготавливаются в двух модификациях: Promass Q 300 и Promass Q 500, отличающихся расположением ЭП. ЭП Promass Q 300 установлен на корпусе ПП, ЭП Promass Q 500 может быть установлен на расстояние до 300 метров от ПП. Передача сигнала от ПП к ЭП Promass Q 500 осуществляется в аналоговом или цифровом виде в зависимости от исполнения ПП.
В корпусе ПП расположены:
- две трубки, совершающие колебания под воздействием электромагнитных катушек возбуждения;
- две электромагнитные катушки, измеряющие параметры колебаний трубок;
- преобразователи температуры, предназначенные для коррекции результатов измерений плотности в зависимости от температуры жидкости и окружающего воздуха.
ЭП обрабатывает первичные сигналы ПП и осуществляет вычисление плотности жидкости, самодиагностику неисправностей и их индикацию, а также передачу измерительной информации на персональный компьютер, измерительно- вычислительный контроллер либо иное средство обработки и/или отображения информации.
При необходимости ЭП может отображать значения массового и объемного расходов жидкости.
Обслуживание, настройка, диагностика преобразователей плотности возможна с дисплея ЭП, полевого коммуникатора, персонального компьютера, планшета, мобильного телефона или контроллера с использованием сервисных программ FieldCare, SIMATIC PDM, AMS Device Manager, PACTware, проводного либо беспроводного подключения.
Преобразователи плотности соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и могут иметь взрывозащищенное и/или искробезопасное исполнение, гигиеническое исполнение и специальные присоединения. Преобразователи плотности могут иметь исполнение, сертифицированное согласно требованиям стандарта IEC 61508 (ГОСТ Р МЭК 61508) на применение в электрических, электронных, программируемых системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2 (1oo1) и SIL3 при однородном резервировании.

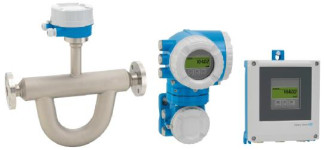

Общий вид преобразователей плотности представлен на рисунках 1 и 2. Схема установки пломб от несанкционированного доступа представлена на рисунке 3.
При поверке преобразователя плотности в лаборатории пломбы не устанавливают для обеспечения возможности подключения преобразователя плотности по месту эксплуатации. В этом случае защита пеобразователя плотности осуществляется при помощи установки пароля доступа в соответствии с эксплуатационной документацией. Пароль запечатывается в конверт клеймом. После установки на месте эксплуатации преобразователь плотности пломбируют.
а) б)
в)
Программное обеспечение (ПО) преобразователей плотности состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware) в виде Hex-File. Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен.
Наименование ПО имеет структуру Х^^, где:
Х - идентификационный номер firmware;
Y - идентификационный номер текущей версии Software (от 00 до 99) - характеризующий функциональность преобразователя плотности (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики преобразователя плотности.
Наименование ПО отображается на дисплее ЭП при его включении (как неактивное, не подлежащее изменению).
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Promass 300 Promass 500 |
| Номер версии (идентификационный номер) ПО | не ниже 01.yy.zz |
| Цифровой идентификатор ПО | не отображается |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение характеристики |
| Диапазон показаний плотности, кг/м3 | от 1 до 1800 |
| Диапазон измерений плотности, кг/м3 | от 650 до 1100 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности измерений плотности в диапазоне температуры жидкости от 0 до плюс 80 °С и давлении не более 10 МПа, кг/м | ±0,31) |
| Диапазон измерений объемного расхода (м /ч) | от 0,04 до 20 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) жидкости, % | ±52) |
| 1) При использовании частотного или цифровых выходных сигналов преобразователя плотности. 2) Каналы подвергаются поверке только в случае их использования при эксплуатации преобразователя плотности. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Параметры электрического питания: - напряжение питания переменным током, В - напряжение питания постоянным током, В - частота питания переменным током, Гц - потребляемая мощность, Вт, не более | от 85 до 260 от 19 до 30 от 45 до 65 10 |
| Диаметр условного прохода, мм | 25 |
| Монтажная длина (с фланцами), мм, не более | 494 |
| Масса, кг, не более | 20 |
| Условия эксплуатации: - давление жидкости, МПа, не более - диапазон температуры жидкости, °С - диапазон температуры окружающего воздуха, °С | 10 от -50 до +205 от -40 до +60 (опционально от -50 до +60; от -60 до +60) |
| Выходные сигналы: - аналоговый, мА - импульсный, Гц - частотный, Гц - релейный, В - цифровые | от 4 до 20 от 0 до 10000 от 0 до 12500 30 HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET |
| Температура транспортировки и хранения, °С | от -50 до +80 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP67 |
| Средний срок службы, лет, не менее | 20 |
| Наработка на отказ, ч, не менее | 150 000 |
наносится на корпус преобразователя плотности методом наклейки и на титульные листы эксплуатационной документации типографским способом.
| Таблица 3 | |||
| Наименование | Обозначение | Кол. | Примечание |
| Преобразователь плотности жидкости | Promass Q 300 Promass Q 500 | 1 шт. | В соответствии с заказом |
| Принадлежности: - выносной дисплей и модуль управления - защитный козырек - аксессуары для связи | DKX0001 | 1 шт. | В соответствии с заказом |
| Руководство по эксплуатации | 1 экз. | ||
| Паспорт | 1 экз. | ||
| Методика поверки | МП 208-018-2019 | 1 экз. | На партию |
осуществляется по документам:
- МП 208-018-2019 "ГСИ. Преобразователи плотности жидкости Promass Q 300, Promass Q 500. Методика поверки", утвержденной ФГУП "ВНИИМС" 08.04.2019 г.;
- МИ 2816-2012 "Рекомендация. ГСИ. Преобразователи плотности поточные. Методика поверки на месте эксплуатации" (с изменением № 1);
- МИ 3240-2012 "Рекомендация. ГСИ. Преобразователи плотности жидкости поточные. Методика поверки".
Основные средства поверки:
- рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002, диапазон измерений от 300 до 3000 кг/м с пределами абсолютной погрешности измерений плотности ±0,1 кг/м3;
- рабочий эталон 3-го разряда с пределом допускаемой относительной погрешности объема (объемного расхода) жидкости не более ±1 % или преобразователь объема (объемного) расхода жидкости с пределом допускаемой относительной погрешности не более ±2 % согласно приказу Росстандарта от 07.02.2018 г. №256 части 1 и 2.
Допускается применение средств поверки, с характеристиками не хуже указанных, обеспечивающих определение метрологических характеристик преобразователей плотности с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.024 - 2002 ГСИ. Государственная поверочная схема для средств измерений плотности
Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости Техническая документация фирмы-изготовителя
