| Номер в госреестре | 76034-19 |
| Наименование СИ | Установки раздаточные сжатого природного газа |
| Обозначение типа СИ | V-line 47xx.xxx/CNG |
| Изготовитель | "Adast Systems, a.s.", Чехия |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки раздаточные сжатого природного газа V-line 47хх.ххх/СКО (далее -установка) предназначены для измерения массы сжатого природного газа (метан) ГОСТ 27577-2000 при выдаче его в топливные баки транспортных средств на автогазозаправочных станциях с учетом требований учетно-расчетных операций.
Принцип действия установок состоит в следующем: природный газ из накопителя автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к патрубку установки и через фильтр, механический или электромагнитный клапан, поступает в массовый расходомер (далее - расходомер), из которого через разрывную муфту и раздаточный шланг с краном поступает в баллон транспортного средства.
Принцип работы расходомеров массовых основан на использовании сил Кориолиса, возникающих в колебательной системе, величина которых зависит от массы жидкости и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массовому расходу, под влиянием колебательного воздействия, изгибающего трубку, по которой поступательно движется измеряемый газ.
Сигнал после массового расходомера поступает в электронный блок установки, на цифровом табло которого индицируется масса отпущенного газа, его цена и стоимость.
Установки оснащены расчетным модулем, который по заказу потребителя может производить вычисление объема выданной разовой дозы отпущенного газа, приведенного к стандартным условиям.
Установка оснащена манометром для контроля давления газа на выходе перед раздаточным шлангом и обогревателем с регулятором температуры, для обеспечения нормального функционирования оборудования в зимних условиях.
Для увеличения производительности установка может подключаться через блок клапанов к одному, двум или трем накопителям.
Задание дозы газа и включение установок производит оператор непосредственно с установки или с пульта дистанционного управления с протоколом EASYCALL или через интерфейс IFSF.
Установка показаний на цифровом табло разового учета выданной массы газа и стоимости в положение нуля производится после нажатия кнопки СТАРТ.
Установки состоят из следующих основных элементов: корпуса, гидравлического модуля V-line 8960х.ххх^К0 и блока электроники.
Блок электроники представляет собой электронно-вычислительное устройство серии ADP1/T/CNG или ADP2/T/CNG, производства фирмы «Beta Control s.r.o.», Чешская Республика;
Основными элементами гидравлического модуля являются:
- массовой расходомер CNG 050, регистрационный номер 45115-16 в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) производства фирмы «Micro Motion Inc.», США, или CNGmass 15 или CNGmass 25, регистрационный номер 37965-14, изготовитель «Endress+Hauser Flowtec AG», Швейцария;
- электромагнитного клапана (G291B420MV100F8, ASCO, Нидерланды)
- датчик давления; (тип: 8292.84.2511.05.19.58.92, Trafag sensors&controls, Швейцария)
- манометр; (WIKA 213.53.063 0/600 bar-CNG, WIKA Alexander Wiegand SE & Co. KG, Германия, или 358G pr.63 0-600 bar, Thermis, spol. s r.o., Чешская Республика);
- фильтр CNG;
- дифференциальный клапан;
- раздаточный шланг с краном длиной не менее 2.0 м;
Установки безопасны для окружающей среды.
Установки выпускаются с одним или двумя раздаточными шлангами. Установки с двумя раздаточными шлангами имеют два самостоятельных измерительных канала.
Установки при заказе имеют следующее обозначение:
V-line х 47хх.ххх/СКО,
где V-line х 47 - тип установки;
первый х - R или H возвратный или подвесной шланг; второй и шестой х - всегда 0; третий х - всегда 1;
четвертый х - количество раздаточных шлангов для установок с расходом 30 кг/мин; пятый х - количество раздаточных шлангов для установок с расходом 70 кг/мин.

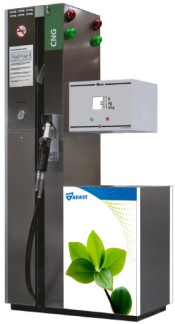

Общий вид установок представлен на рисунке 1.
В установках предусмотрено опломбирование расходомера массового, защитной крышки электронно-вычислительного устройства и указателя суммарного учета.
Схемы пломбирования расходомера массового, защитной крышки электронновычислительного устройства и счетчика суммарного учета представлены на рисунках 2 - 5 соответственно.
ADP1/T/ADP2/T/CNG
Программное обеспечение (ПО) установок является встроенным, имеет функции управления клапанами, определения массы выданного газа, вычисления объема выданного газа, вывода информации о массе и стоимости выданного газа на дисплей, передачи результатов измерения через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен цены газа, настройки, самодиагностики установок, количества и характер отказов.
ПО реализовано в микроконтроллере, размещенном в электронно-вычислительным устройстве установки. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного устройства и защитной крышкой, которая пломбируется. Кроме того, ПО защищено паролем администратора и паролем юстировки. Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики установки защищен паролем администратора и паролем юстировки.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования
Конструкция установок обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ADP1/T-CNG, ADP2/T-CNG |
| Номер версии идентификационный номер) ПО | хх.хх |
| Цифровой идентификатор ПО | -* |
| где х - принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Максимальный расход, кг/мин | 30 | 70 |
| Минимальный расход, кг/мин | 0,3 | 0,77/1,0 |
| Минимальная доза выдачи, кг | 2 | 2/5 |
| Пределы допускаемой относительной погрешности, % | ±1,0 | |
| Сходимость измерений, %, не более | 1 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Верхний предел показаний счётчика разового учёта: | |
| - массы отпущенной дозы, кг | 999999 |
| - цены за 1 кг, руб. | 9999 |
| - стоимости отпущенной дозы, руб. | 999999 |
| 1 | 2 |
| Верхний предел показаний счетчика суммарного учета1), л: - электронного - электромеханического | 99 999 999 999 9 999 999 |
| 1) - Электронный указатель суммарного учета не сбрасываемый, информация при отключении питания сохраняется в течение одного года | |
| Дискретность отсчета счетчика разового учета: - массы отпущенной дозы, кг - цены за 1 кг, руб. - стоимости отпущенной дозы, руб. | 0,01 0,01 0,01 |
| Дискретность отсчета счетчика суммарного учета, л, не менее | 1. |
| Максимальное рабочее давление, МПа | 30 |
| Минимальное рабочее давление, МПа | 7 |
| Рабочие условия эксплуатации: - относительная влажность окружающего воздуха, % о/~' - температура окружающего воздуха, С | от 30 до 100 при 25 оС от -40 до +50 |
| Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц | от 195,5 до 253 50±1 |
| Потребляемая мощность, В • А, не более | 250 |
| Маркировка взрывозащиты | Ех II Gb II A T3 |
Таблица 4 - Г абаритные размеры и масса установок
| Модификация | Г абаритные размеры мм (Д х Ш х В) | Масса, кг, не более |
| V-line H 4701.100/CNG | 1100 х 540 х 2200 | 240 |
| V-line H 4701.110/CNG | 1340 х 540 х 2200 | 280 |
наносится на маркировочную табличку установки электрохимическим способом и на титульные листы эксплуатационной документации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка (исполнение по заказу) | V-line 47хх.ххх/CNG | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МЦКЛ.0271.МП | 1 экз. |
| Запасные части | - | По заказу |
осуществляется по документу МЦКЛ.0271.МП «ГСИ. Установки раздаточные сжатого природного газа V-line 47хх.ххх/CNG. Методика поверки», утвержденному ЗАО КИП «МЦЭ»
14.05.2019 г.
Основные средства поверки:
- весы неавтоматического действия среднего класса точности по ГОСТ OIML R 76-1-2011, максимальная нагрузка 100 кг, погрешность не более ±0,3% при измерениях массы свыше 2 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство, измерители объема, датчики импульсов, крышки электронно-вычислительных устройств и счетчика суммарного учета, как показано на рисунках 2 - 5.
приведены в эксплуатационном документе.
Приказ Минпромторга России от 18.06.2017 г. N 2321 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при осуществлении торговли, выполнении работ по расфасовке товаров, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Техническая документация фирмы изготовителя «Adast Systems a.s.»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
