| Номер в госреестре | 76037-19 |
| Наименование СИ | Расходомеры |
| Обозначение типа СИ | FEV AirRate |
| Изготовитель | "FEV Europe GmbH", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры FEV AirRate (далее - расходомеры) предназначены для измерений массового расхода воздуха.
Принцип работы расходомеров основан на методе измерений разности между временем прохождения ультразвуковых импульсов по потоку и против потока воздуха. Измеренная разность времени, пропорциональна скорости потока. На основе введенных данных о плотности воздуха и диаметре измерительного трубопровода и измеренных значений давления и температуры вычисляется значение массового расхода.
Расходомеры состоят из корпуса входным и выходным патрубком. Во входном патрубке расположен решетчатый струевыпрямитель. На передней панели корпуса расположено кнопочное поле для работы с меню расходомера и жидкокристаллический индикатор для отображения результатов измерений. Измерительный механизм, расположенный внутри корпуса, представляет собой четыре измерительные ячейки с установленными ультразвуковыми приемопередатчиками. Измерение температуры газа при помощи термочувствительного элемента, отбор и измерение давления при помощи датчика давления осуществляется внутри корпуса расходомера. Измерительная информация поступает в блок обработки результатов измерений, который в автоматическом режиме проводит преобразования и вычисление значений массового расхода воздуха.

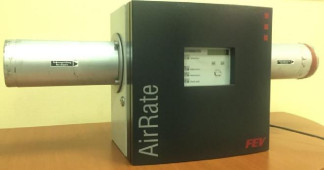

Общий вид расходомеров представлен на рисунке 1.
Пломбирование расходомеров для защиты от несанкционированного доступа к элементам конструкции не предусмотрено.
Программное обеспечение (ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО устанавливается в энергонезависимую память расходомеров при их производстве. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.
Программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными с внешними устройствами.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенное ПО |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода, кг/ч | от 10 до 1400 |
| Пределы допускаемой относительной погрешности измерений массового расхода, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр, мм | 118 |
| Напряжение питания переменного тока, В | от 187 до 242 |
| Г абаритные размеры корпуса, мм, не более | 973x253x380 |
| Масса корпуса, кг, не более | 25 |
| Потребляемая мощность, В-А, не более | 20 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха, без конденсации влаги, %, не более - атмосферное давление, кПа | от +10 до +30 95 от 90 до 110 |
наносится на титульный лист руководства по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер FEV AirRate | 2 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 208-028-2018 | 1 экз. |
осуществляется по документу МП 208-028-2018 «Расходомеры FEV AirRate. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.05.2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 с пределами допускаемой относительной погрешности ±0,33 %. Диапазон воспроизведения объемного расхода газа от 8 до 1200 м3/ч;
- прибор цифровой для измерения давления DPI 740 (регистрационный номер 66482-17), верхний предел измерений абсолютного давления 0,13 МПа, пределы основной приведенной погрешности ±0,02 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация FEV Europe GmbH, Германия
