Номер в госреестре | 76039-19 |
Наименование СИ | Калибраторы акустические |
Обозначение типа СИ | АК-1000 |
Изготовитель | Общество с ограниченной ответственностью «Производственно-коммерческая фирма Цифровые приборы» (ООО «ПКФ Цифровые приборы»), г. Москва |
Год регистрации | 2019 |
Срок свидетельства | 12.09.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Калибраторы акустические АК-1000 (далее - калибраторы) предназначены для воспроизведения звукового давления, воздействующего на диафрагму микрофонов диаметром оснащенных защитной сеткой и применяемых в составе шумомеров 1 или 2 класса по ГОСТ 17187-2010.
Принцип действия калибраторов основан на воспроизведении звукового давления с заданным уровнем с помощью установленного в камере калибратора излучателя. Синусоидальный электрический сигнал на вход излучателя подается от встроенного генератора. Уровень звукового давления (УЗД) задается в зависимости от положения переключателя уровня. Стабилизация уровня осуществляется за счет обратной связи с использованием контрольного микрофона, размещенного в камере калибратора, что позволяет минимизировать изменения УЗД от воздействия внешних условий и эффективного объёма присоединяемого микрофона.
Конструктивно калибраторы представляют собой портативное устройство, выполненное в форме цилиндра. Калибраторы состоят из акустической полости, предназначенной для установки внешнего микрофона, и системы генерирования звукового давления. Все составные части калибраторов выполнены в едином корпусе. Элементы калибраторов, не предназначенные для доступа пользователя, конструктивно защищены от внешнего вмешательства. На одном торце калибраторов имеется приемное гнездо для установки стандартных микрофонов диаметром ^", на другом торце расположены кнопка включения (выключения), кнопка выбора уровня звукового сигнала, индикатор состояния прибора и технологический разъем.
Калибраторы соответствуют требованиям класса 1 по ГОСТ Р МЭК 60942-2009.

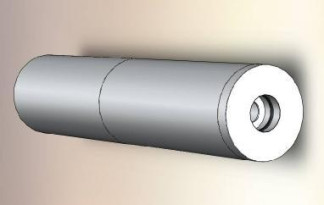

Общий вид калибратора с указанием места пломбировки (МП) от несанкционированного доступа представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Воспроизводимый УЗД (отн. 20 мкПа), дБ | 94;114 |
Пределы допускаемой основной абсолютной погрешности воспроизведения УЗД, дБ | ±0,25 |
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения УЗД, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, дБ | ±0,08 |
Частота воспроизводимого звукового давления, Гц | 1000 |
Пределы допускаемой основной относительной погрешности воспроизведения частоты звукового давления, % | ±0,7 |
Пределы допускаемой дополнительной относительной погрешности воспроизведения частоты звукового давления, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, % | ±0,07 |
Коэффициент нелинейных искажений, %, не более | 2,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Напряжение питания постоянного тока, В | |
- от 2 элементов типа ААА | 3 |
- от внешнего источника (опция) | 5 |
Нормальные условия измерений: | |
- температура окружающего воздуха, °С | от 22 до 24 |
-относительная влажность окружающего воздуха (при | |
температуре 40 °С), не более | от 45 до 55 |
-атмосферное давление, кПа | от 99 до 102 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °С | от -10 до +50 |
-относительная влажность окружающего воздуха (при | |
температуре 40 °С), не более | 90 |
-атмосферное давление, кПа | от 65 до 108 |
Габаритные размеры, мм, не более: | |
-длина | 158 |
-диаметр | 35 |
Масса (с элементами питания), кг, не более | 0,25 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность калибраторов
Наименование | Обозначение | Количество |
Калибратор акустический АК-1000 | ПДКУ .411100.001.033 | 1 шт. |
Руководство по эксплуатации | ПДКУ.411100.001.033РЭ | 1 экз. |
Паспорт | ПДКУ.411100.001.033ПС | 1 экз. |
Методика поверки | ПКДУ.411100.001.033МП | 1 экз. |
Чехол | - | 1 шт. |
Комплект элементов питания | - | 1 шт. |
осуществляется по документу ПКДУ.411100.001.033МП «Калибраторы акустические АК-1000. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 13.05.2019.
Основные средства поверки:
- капсюль измерительный конденсаторного микрофона 4134 (регистрационный номер 7148-79 в Федеральном информационном фонде) с усилителем предварительным 2639;
- мультиметр цифровой 34401А (регистрационный номер 54848-13 в Федеральном информационном фонде);
- измеритель нелинейных искажений АКИП-4501 (регистрационный номер 68366-17 в Федеральном информационном фонде);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых калибраторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р МЭК 60942-2009 Калибраторы акустические. Технические требования и требования к испытаниям
Приказ Росстандарта № 2537 от 30 ноября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»
ПДКУ.411100.001.033ТУ Калибратор акустический АК-1000. Технические условия
Зарегистрировано поверок | 2234 |
Поверителей | 39 |
Актуальность данных | 17.11.2024 |
