| Номер в госреестре | 76043-19 |
| Наименование СИ | Уровнемеры магнитные поплавковые |
| Обозначение типа СИ | Maglink 5*** |
| Изготовитель | "Intra-Automation GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры магнитные поплавковые Maglink 5*** (далее - уровнемеры) предназначены для измерений уровня жидкости и уровня границы раздела сред жидкостей и преобразований измерительной информации в выходной аналоговый сигнал силы постоянного тока.
Принцип действия уровнемеров основан на использовании закона сообщающихся сосудов. При изменении уровня жидкости в емкости, поплавок перемещается вверх или вниз вдоль направляющей трубки, и изменение уровня передается посредством магнитной связи через следящий магнит и механически через трос на индикаторный механизм и индицируется стрелками на круговом циферблате. В стандартном исполнении красная стрелка и красная шкала служат для индикации в метрах, а черная стрелка и черная шкала - в сантиметрах.
Уровнемеры состоят из индикаторной головки, смонтированной непосредственно на герметично изолированной от внутреннего пространства емкости направляющей трубке, снаружи которой перемещается поплавок с размещенным внутри него кольцевым магнитом. В индикаторной головке на передаточном механизме закреплен наматывающийся на барабан трос из нержавеющей стали, другим своим концом прикрепленный к стопорной шайбе, которая через компенсирующий трос связана со следящим магнитом, перемещающимся внутри направляющей трубки. Вес следящего магнита компенсируется пружинным приводом в передаточном механизме.
Для передачи измерительной информации уровнемеры могут оснащаться преобразователем с выходным унифицированным аналоговым сигналом силы постоянного тока.
Для обеспечения сигнализации предельных уровней уровнемеры могут оснащаться бесконтактными переключателями или микровыключателями (реле с переключающим контактом).
В зависимости от наличия/отсутствия взрывозащиты уровнемеры выпускаются в двух исполнениях: Maglink 5300 (исполнение без взрывозащиты) и Maglink 5400 (исполнение со взрывозащитой).
Индикаторная головка изготавливается в одном из трех исполнений, отличающихся способом применения, материалом и габаритными размерами:
- изготавливается в плоском корпусе из алюминия и стекла и применяется только для индикации;
- изготавливается в глубоком корпусе из алюминия и стекла, имеющем дополнительную крышку с задней стороны, и применяется для индикации, сигнализации и преобразовании сигнала;
- изготавливается в навигационном корпусе из специальной стали и макролона и применяется на судах только для индикации.

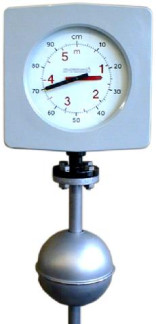

Общий вид уровнемеров приведен на рисунке 1.
Рисунок 1 - Общий вид уровнемеров
Встроенное программное обеспечение (далее - ПО) (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики уровнемеров нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора уровнемеров предприятием-изготовителем и недоступна для потребителя.
Конструкция уровнемеров исключает возможность несанкционированного влияния на встроенное ПО уровнемеров и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | микропрограмма |
| Номер версии (идентификационный номер ПО) | - |
| Цифровой идентификатор ПО | - |
Метрологические характеристики уровнемеров представлены в таблице 2. Основные технические характеристики уровнемеров приведены в таблице 3.
Таблица 2 - Метрологические характеристики уровнемеров
| Наименование характеристики | Значение |
| Диапазон измерений уровня жидкости (уровня границы раздела сред жидкостей), мм | от 500 до 6000 |
| Пределы допускаемой абсолютной погрешности измерений и преобразований уровня жидкости (уровня границы раздела сред жидкостей), мм | ±5 |
| Вариация показаний, мм | 5 |
Таблица 3 - Основные технические характеристики уровнемеров
| Наименование характеристики | Значение |
| Минимальная плотность рабочей среды в зависимости от типа поплавка, кг/дм3 | от 0,35 до 0,8 |
| Диапазон температуры рабочей среды, °С | от -40 до +250 |
| Максимальное рабочее давление в зависимости от типа поплавка, МПа | от 0,35 до 2,5 |
| Диапазоны выходного унифицированного аналогового сигнала силы постоянного тока, мА | от 0 до 20; от 4 до 20 |
| Напряжение питания постоянного тока, В | от 12 до 30 |
| Вид взрывозащиты (для исполнения Maglink 5400) | 2ExedIICT4 X или 0ExiaIICT4 X |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность окружающего воздуха при температуре окружающего воздуха +35 °С, % | от -40 до +66 до 95 |
| Габаритные размеры, мм, не более: - индикаторная головка в плоском корпусе (ширинахвысотахглубина) - индикаторная головка в глубоком корпусе (ширинахвысотахглубина) - индикаторная головка в навигационном корпусе (ширинах высотах глубина) - направляющая трубка (диаметрхдлина) | 325х325х91 325x325x200 325х325х135 34х6000 |
| Масса, кг, не более | 38 |
| Средняя наработка на отказ, ч | 60000 |
| Средний срок службы, лет | 30 |
наносится на корпус уровнемеров в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность уровнемеров
| Наименование | Обозначение | Количество |
| Уровнемер магнитный поплавковый Maglink 5*** | - | 1 шт.* |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-016-19 | 1 экз.* |
| Примечание - * - в соответствии с заказом | ||
осуществляется по документу ИЦРМ-МП-016-19 «Уровнемеры магнитные поплавковые Maglink 5***. Методика поверки», утвержденному ООО «ИЦРМ» 12.04.2019 г.
Основные средства поверки:
- стенд для поверки и калибровки средств измерений уровня ЭЛМЕТРО СПУ (регистрационный номер в Федеральном информационном фонде 56506-14);
- рулетка измерительная металлическая Р20Н2Г (регистрационный номер в Федеральном информационном фонде 60606-15);
- термометр стеклянный лабораторный ТЛ-4м серии «Labtex» (регистрационный номер в Федеральном информационном фонде 28208-09);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
Техническая документация изготовителя
