Весы крановые КВ, 76049-19

Назначение

Весы крановые КВ (далее - весы) предназначены для измерений массы грузов при статическом взвешивании.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза.

Аналоговый электрический сигнал с датчика поступает в аналогово-цифровой преобразователь (АЦП), где преобразуется в цифровой код. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели весов вместе с функциональной клавиатурой.

Весы состоят из грузоприемного устройства (далее - ГПУ), состоящего из элементов верхнего и нижнего подвесов, корпуса из высокопрочного алюминиевого сплава со встроенным датчиком, АЦП, дисплеем и аккумуляторной батареей.

Верхний элемент подвеса выполнен в виде серьги или траверсы с 0-образным кольцом, нижний элемент подвеса - в виде крюка или траверсы.

В весах предусмотрены следующие устройства:

-    полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

-    устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);

-    устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);

-    устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4).

В весах предусмотрено устройство сигнализации о перегрузке.

Весы имеют автономное аккумуляторное питание.

Весы снабжены системой зарядки и оперативного контроля степени заряженности аккумуляторов, а также пультом дистанционного управления (ПДУ).

Управление работой весов осуществляется с помощью пульта дистанционного управления или непосредственно с клавиатуры, расположенной на передней панели весов.

Весы выпускаются однодиапазонными в шести модификациях КВ-1000; КВ-3000; КВ-5000; КВ-10000; КВ-15000; КВ-20000, отличающихся друг от друга значением максимальной нагрузки и метрологическими характеристиками.

Условное обозначение модификаций весов при заказе имеет вид:

КВ-Н,

где КВ - обозначение типа весов;

Н - максимальная нагрузка, указанная в килограммах.

Пример обозначения: КВ-1000, весы крановые КВ на максимальную нагрузку 1000 кг.

На задней крышке корпуса весов прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    номер весов по системе нумерации предприятия-изготовителя;

-    класс точности весов по ГОСТ OIML R 76-1-2011;

-    значение (Max);

-    значение минимальной нагрузки (Min);

-    значение поверочного интервала (e);

-    значение максимальной массы тары (Т = - ...);

-    знак утверждения типа средства измерений;

-    год изготовления.

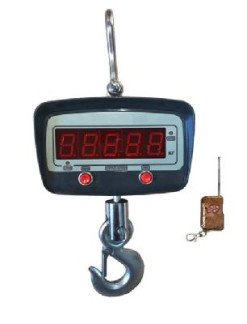

Общий вид весов приведён на рисунке 1.

Схемы пломбировки весов от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

Рисунок 1 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым и жестко привязано к электрической схеме, что соответствует п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением», в части устройств со встроенным ПО.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе весов. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО заложено в микроконтроллерах весов в процессе производства. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011....................................................средний

(III).

Значения (Min), (Мах), (е), действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности (mpe) при поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).

Пределы допускаемой погрешности весов, после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары, соответственно.

Таблица 3 - Основные технические характеристики

Габаритные размеры и масса весов приведены в таблице 4.

Таблица 4

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на маркировочную табличку, прикрепленную на корпусе весов электрографическим способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки).

Основные средства поверки:

- рабочий эталон единицы массы 4-го разряда по приказу Росстандарта от 29 декабря

2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» гири номинальной массой от 100 до 5000 кг, класса точности М1 и М1-2 по ГОСТ OIML 111-1-2009. «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ 28.29.31-001-03446334-2019 Весы крановые КВ. Технические условия
