| Номер в госреестре | 76055-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | ООО "РУССО-ДИЗАЙН", г.Липецк |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-50 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м .
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки и двух конических днищ.
Резервуары установлены на двух седловых опорах.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары РГС-50 с заводскими номерами 2864, 2865 расположены по адресу: 305545 Курская область, Курский район, д. Халино, Филиал «Балтимор», ПУ «Курск», АО «Газпромнефть-Аэро».

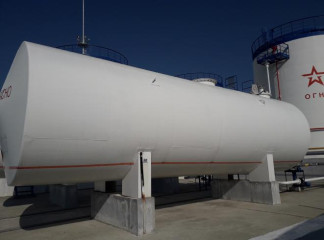

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50 представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 12 до 50 м при геометрическом методе, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический. | РГС-50 | 2 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | - | 2 экз. |
| Г радуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631-05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98);
- штангенциркуль ТТТЦ (регистрационный номер 32368-06);
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия;
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки;
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
