| Номер в госреестре | 76061-19 |
| Наименование СИ | Сигнализаторы загазованности |
| Обозначение типа СИ | СЗ-Ai |
| Изготовитель | ООО "Центр Инновационных технологий-Плюс" (ЦИТ-Плюс), г.Саратов |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности СЗ-Ai предназначены для непрерывного автоматического контроля концентрации оксида углерода или углеводородного газа в воздухе и выдачи сигнализации о превышении установленных пороговых значений.
Принцип действия сигнализаторов загазованности СЗ-Ai (далее - сигнализаторы):
- сигнализаторов углеводородного газа - полупроводниковый;
- сигнализаторов оксида углерода - электрохимический.
Способ отбора пробы - диффузионный.
При превышении концентрации порогового уровня производится выработка звуковых, световых и управляющих сигналов в соответствии с логикой работы сигнализаторов.
Сигнализаторы представляют собой стационарные одноканальные приборы непрерывного действия.
Конструктивно сигнализаторы выполнены в прямоугольном корпусе из ударопрочного пластика, внутри которого расположены: электронная плата с сенсором и элементами сигнализации.
На лицевой стороне расположены кнопка «Контроль», индикаторы режимов работы и отверстие для доступа воздуха к сенсору.
На задней стороне расположено отверстие для доступа к органу настройки сигнализатора «Калибровка», защищенное разрушаемой наклейкой для предотвращения несанкционированных действий, а также отверстие для крепления на вертикальную поверхность.
В нижней части корпуса расположены разъемы для внешних присоединений.
Сигнализаторы выпускаются в следующих модификациях (исполнениях):
- СЗ-1-^i и СЗ-1-1АМ85 - сигнализаторы загазованности метаном (природным газом) с одним порогом срабатывания;
- СЗ-2-2А1 и СЗ-2-2АМ85 - сигнализаторы загазованности оксидом углерода (далее -СО) с двумя порогами срабатывания.
Исполнения СЗ-1-1 Аi и СЗ-2-2Ai имеют дискретные входные и выходные сигналы, исполнения СЗ-1-1АМ85 и СЗ-2-2Ai/485 - цифровой интерфейс связи.
Внешний вид сигнализаторов, место нанесения знака утверждения типа и место опломбирования от несанкционированного доступа приведены на рисунках 1, 2 и 3.

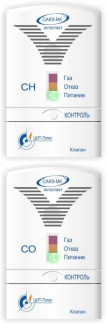

б) C3-2-2Ai и C3-2-2Ai/485 Рисунок 1 - Общий вид сигнализаторов загазованности СЗ-Ai, вид спереди
ЕП[
Li.
Е11[
1 t
ш
IP31
Ф
ш
IP31
Ф
а)
СЗ-1-Ш и 1Ai/485
СЗ-1-
Кап.-йрспкэ О
Напряжение питан/я: i5.0±D.2) 3 ГЬгребг.моиниль; не белее 1Вт
Зап.иэмер
Дате вы-._
Cm£j изашр C3-1-1Ai SZr^i TV20.51 53-0C6-58B+1&f9-201S £h
Кэнтролир^аг/ы? газ: метан Ch4 v.3.1 Порог срзбэтыо.: 110±а)% НКПР_
Срск шужСы МЖПра 5 лет
А
Сделано з России
Ci'г кгиэлтпр C3-2-2Ai SZmmi туае.и &з-осф-вди5'$-2[|1у со
Кэигропир.гаэ: эксьр длародэ v.y .1 Пср:-г 1: 20 ± 5 мг/м1 П^г£: 10С ±£5 иг.тл:!
Кап.-юривкн ^
Напряжение питан/я: i5.0±D.2J 3 ГЬгребг.моиниль; не белее 1Ет
Зап.иэмер
Дате вы-._
Срск служСы МЖПра 5 лет
*
Сделано з России
б) C3-2-2Ai и C3-2-2Ai/485 Рисунок 2 - Общий вид сигнализаторов загазованности СЗ-Ai, вид сзади
4
#*■* # Ш®
C«M&ihSbiW ашваянесгц
Metfficp d.nr-н Знока цгпйержЗения типа
Y MELItID НШ-ЕИЕНиЯ 1 Ьсрсии ПО
ьЗ. ?—^
i41eCrtiO для
РПЛР^иреЙиНУН
КЯиСрнвд [>
Ьв. ^ _ Двг.я«1_
ш
о
IP31
C#ll4№ * PMtW
Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа
Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для непрерывного автоматического контроля концентрации определяемых компонентов в воздухе и выдачи сигнализации о превышении установленного порогового значения.
Встроенное ПО сигнализаторов обеспечивает выполнение следующих основных функций:
а) метрологически значимая часть:
- обработку измерительной информации от первичного измерительного преобразователя (сенсора);
- сравнение измеренных значений содержания определяемого компонента с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;
- проведение настройки сигнализатора;
б) метрологически незначимая часть:
- прием дискретных сигналов от внешних устройств;
- формирование звуковой и световой сигнализации;
- формирование дискретных выходных сигналов;
- формирование выходного сигнала в формате цифрового интерфейса связи;
- формирование импульсного сигнала управления электромагнитным клапаном;
- самодиагностика аппаратной части сигнализатора.
Метрологически значимая часть ПО сигнализаторов реализует следующие расчетные алгоритмы:
- вычисление значений концентрации определяемого компонента в воздухе рабочей зоны по данным от первичного измерительного преобразователя (сенсора);
- сравнение вычисленного значения с заданными при настройке порогов значениями.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| СЗ-1-lAi | СЗ-1-Ш/485 | СЗ-2-2^ | СЗ-2-2^/485 | |
| Идентиф икационное наименование ПО | Szmini CH | Szmini CH 485 | Szmini CO | Szmini CO 485 |
| Номер версии (идентификационный номер) ПО | V3.1 | V3.1 | ||
| Идентификационные данные (признаки) | Значение | |
| СЗ-1-Ш СЗ-1-Ш/485 | СЗ-2-2^ СЗ-2-2^/485 | |
| Цифровой идентификатор ПО | - | - |
| Алгоритм расчета цифрового идентификатора ПО | CRC-16 | CRC-16 |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице, где первая цифра обозначает метрологически значимую часть, вторая цифра - метрологически незначимую часть ПО. | ||
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| СЗ-1-Ш СЗ-1-Ш/485 | СЗ-2-2^ СЗ-2-2^/485 | |
| Порог срабатывания сигнализатора для поверочного компонента метана, % НКПР* | 10 | - |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализатора, % НКПР | ±5 | - |
| Концентрация оксида углерода, вызывающая срабатывание сигнализатора, мг/м3 - по уровню «Порог 1» - по уровню «Порог 2» | - | 20 100 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализатора, мг/м3 - по уровню «Порог 1» - по уровню «Порог 2» | - | ±5 ±25 |
| Время срабатывания, с, не более | 15 | 60 |
| * - значение НКПР по ГОСТ 30852.19-2002 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима (прогрева), с, не более | 30 |
| Габаритные размеры (высотахширинахдлина), мм, не более | 90x58x32 |
| Масса, кг, не более | 0,1 |
| Напряжение питания, В: - с адаптером питания от сети переменного тока частотой (5 0± 1) Гц - без адаптера питания - от внешнего источника постоянного тока | 230±23 5,0±0,2 |
| Потребляемая мощность, В-А (Вт), не более | 1,0 (1,0) |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, %, при температуре +25 °C - атмосферное давление, кПа | от -10 до + 40 от 20 до 80 от 86 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 30000 |
наносится типографским способом на корпус сигнализатора, а также титульные листы паспорта и руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сигнализатор загазованности (исполнение по заказу) | СЗ-1-Ш и СЗ-1-1А1/485 СЗ-2-2^ и СЗ-2-2^/485 | 1 шт. |
| Адаптер питания | - | 1 шт. |
| Руководство по эксплуатации: - для исполнений СЗ-1-^i и СЗ-1-1АМ85 - для исполнений СЗ-2-ZAi и СЗ-2-2Ai/485 | ЯБКЮ.421453.031 РЭ ЯБКЮ.421453.031-01 РЭ | 1 экз. |
| Паспорт: - для исполнений СЗ-1-^i и СЗ-1-1АМ85 - для исполнений СЗ-2-ZAi и СЗ-2-2Ai/485 | ЯБКЮ.421453.031 ПС ЯБКЮ.421453.031-01 ПС | 1 экз. |
| Методика поверки | РТ-МП-6076-448-2019 | 1 экз. |
осуществляется по документу РТ-МП-6076-448-2019 «ГСИ. Сигнализаторы загазованности СЗ-АГ Методика поверки», утверждённому ФБУ «Ростест-Москва» 26 июня 2019 г.
Основные средства поверки:
- стандартные образцы состава искусственной газовой смеси в воздухе (Air-МЗ-!) (регистрационный номер в Федеральном информационном фонде 10703-2015) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационной документе.
Приказ Росстандарта № 2664 от 14.12.2018 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ26.51.53-006-96941919-2019 Сигнализаторы загазованности типа СЗ-Ai. Технические условия
| Зарегистрировано поверок | 508218 |
| Поверителей | 130 |
| Актуальность данных | 19.11.2024 |
