| Номер в госреестре | 76063-19 |
| Наименование СИ | Газоанализаторы тоннельные |
| Обозначение типа СИ | VICOTEC320 |
| Изготовитель | "SICK AG", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы тоннельные модели VICOTEC320 (далее по тексту - газоанализаторы) предназначены для непрерывного измерения концентраций оксидов азота, оксида углерода и температуры воздуха в тоннелях.
Г азоанализаторы являются стационарными, многоканальными приборами непрерывного действия, состоят из блока приемопередатчика и блока отражателя.
Принцип действия газоанализаторов при измерениях оксидов азота основан на дифференциальной оптической абсорбционной спектроскопии, в основе метода лежит закон Бугера-Ламберта - поглощение электромагнитного излучения анализируемым газом пропорционально концентрации. Принцип действия газоанализаторов при измерениях оксида углерода - электрохимический, метод измерения основан на измерении тока, вырабатываемого при взаимодействии электродов датчика с целевым газом. Принцип действия газоанализаторов при измерении температуры основан на преобразовании температуры в эквивалентный сигнал электрического сопротивления, измерения сопротивления электронным блоком и обратного преобразования в температуру в соответствии с ГОСТ 6651-2009.
Конструктивно газоанализатор выполнен в виде блоков - приемопередатчика и отражателя, соединительной коробки. Блок приемопередатчика оснащен лампой-излучателем, луч которой распространяется на блок отражателя вдоль пути измерения. Для измерения концентрации NO2 используется светодиодная лампа-излучатель, для измерения NO используется дейтериевая лампа. В блоке приемопередатчика находится фотодетектор с электронным устройством. Блок приемопередатчика и отражателя подключаются к соединительной коробке с помощью соединительного кабеля датчиков. Газоанализаторы оснащаются выносным (встроенным в соединительную коробку) датчиком температуры с термочувствительным элементом Pt1000.
Газоанализаторы выпускаются в модификациях: VICOTEC321, VICOTEC323 отличающихся между собой количеством анализируемых газов и конструктивным исполнением. Газоанализаторы модификации VICOTEC321 предназначены для измерений диоксида азота NO2 и температуры окружающего воздуха, газоанализаторы модификации VICOTEC323 предназначены для измерений концентрации оксида азота NO, диоксида азота NO2, температуры окружающего воздуха, дополнительно газоанализаторы оснащаются электрохимическим сенсором для измерений концентрации оксида углерода, который устанавливается в соединительную коробку.

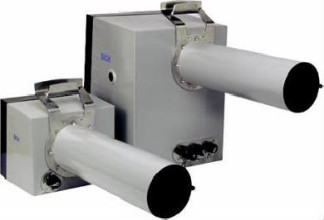

Внешний вид газоанализаторов приведен на рисунке 1. Опломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.
Рисунок 1 - Внешний вид газоанализаторов тоннельных модели VICOTEC320
Г азоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части газоанализатора;
- проведение настройки газоанализатора;
- формирование цифрового выходного сигнала;
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 9261732 |
| Номер версии (идентификационный номер) ПО | ZV01 |
| Цифровой идентификатор ПО | - |
| Алгоритм расчета цифрового идентификатора ПО | - |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики газоанализаторов приведены в таблицах 2-4.
| Наименование характеристики | Значение |
| Диапазоны измерений концентрации диоксида азота NO2, млн-1 | от 0 до 1,0 от 0 до 5,0 |
| Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности при измерениях концентрации диоксида азота NO2, %, для диапазонов: - от 0 до 1,0 млн-1 - от 0 до 5,0 млн-1 | ±20 ±10 |
| Диапазоны измерений концентрации оксида азота NO, млн-1 | от 0 до 20 от 0 до 45 |
| Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности при измерениях концентрации оксида азота NO, % | ±10 |
| Диапазоны измерений концентрации оксида углерода СO, млн-1 | от 0 до 100 от 0 до 300 |
| Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности при измерениях концентрации оксида углерода CO , % | ±10 |
| Диапазоны измерений температуры, °С | от -20 до +55 |
| Пределы допускаемой основной абсолютной погрешности при измерениях температуры, °С | ±0,5 |
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности измерений, в долях от допускаемой основной погрешности: - при изменении температуры окружающей среды в диапазонах: от -20 до +15 оС включ. и св. +25 до +55 оС, на каждые 10 оС | ±0,5 |
| Время установления показаний, с, не более | 60 |
Таблица 4 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Габаритные размеры (Высота^Ширина^Длина), мм, не более: | |
| - блок приемопередатчика | 718x470x310 |
| - блок отражателя | 617x278x245 |
| - соединительная коробка | 450x254x148 |
| Масса, кг, не более: | |
| - блок приемопередатчика | 20 |
| - блок отражателя | 9 |
| - соединительная коробка | 8 |
| Напряжение питания переменного тока, В | от 115 до 230 |
| Максимальная потребляемая мощность, Вт, не более | 200 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -20 до +55 |
| - относительная влажность окружающего воздуха (без конденсации), % | от 10 до 90 |
| - атмосферное давление, кПа | от 84 до 120 |
| Время прогрева, мин, не более | 120 |
| Степень защиты по ГОСТ 14254-2015 | IP69 |
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 60 000 |
| Срок службы, лет | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализаторы тоннельные модели VICOTEC320 | - | 1 шт. |
| Соединительные кабели для соединения соединительного блока с приемопередающим блоком и отражателем | 1 шт. | |
| Защитные крышки | - | 1 шт. |
| Монтажные кронштейны для датчиков из нержавеющей стали | - | |
| Комплект запасных частей для голубого светодиода лампы передатчика | - | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-110/07-2019 | 1 экз. |
осуществляется по документу МП-110/07-2019 «Газоанализаторы тоннельные модели VICOTEC320. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 08 июля 2019 г
Основные средства поверки:
- стандартные образцы состава газовых смесей ГСО 10704-2015, ГСО 10547-2014, ГСО 10546-2014;
- генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (рег. № 62151-15);
- калибраторы температуры «ЭЛЕМЕР-КТ-650Н» (рег. № 53005-13).
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
Приказ № 2664 от 14.12.2018 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация изготовителя «SICK AG», Германия
