Стенды тормозные Hofmann серии brekon 204, 76067-19

Назначение

Стенды тормозные Hofmann серии brekon 204 (далее - стендов) предназначены для измерений:

-    тормозной силы колеса;

-    массы транспортного средства, приходящейся на ось;

-    усилий на органах управлений.

Описание

В основу работы стендов положен принцип обратимости движения. Испытуемый автомобиль устанавливается неподвижно, "дорога" движется с заданной скоростью. Роль дороги выполняют две пары роликов, на которые устанавливаются колеса одной оси автомобиля. Каждая пара роликов приводится во вращение от мотор-редуктора и имитирует движение автомобиля.

Одновременно производится испытание тормозов колес одной оси: передней или задней. При нажатии на тормозную педаль (рычаг ручного тормоза) тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода. Корпус мотор-редуктора подвешен балан-сирно. Реактивный момент, возникающий на корпусе мотор-редуктора при прокручивании заторможенного колеса, воспринимается силоизмерительной системой, преобразуется в электронном блоке управления, установленном в шкафу указателей, и передаётся на аналоговый дисплей с 2-мя шкалами. Шкаф указателей (дисплей) устанавливается на настенном поворотном кронштейне или стойке.

Конструктивной основой ходовой части стендов является опорное устройство, выполненное в виде несущей рамы, в которой размещаются блоки ходовых опорных роликов. Конструкция рамы стендов выполнена в виде моноблока, в которой размещены два блока ходовых роликов для установки каждого колеса диагностируемой оси автомобиля. Привод ведущего ролика осуществляется от мотор - редуктора, состоящего из электродвигателя и жестко соединенного с ним редуктора. У правление стендами выполняется с помощью пульта дистанционного управления с радиопередачей.

Корпус мотор - редуктора установлен в подшипниковых опорах. Реактивный момент корпуса при торможении через рычаг воспринимается силоизмерительной системой, состоящей из датчика и преобразователя. Крутящий момент от вала мотор - редуктора посредством механических передач передается на ведущий и ведомый ходовые ролики, на которые устанавливается колесо автомобиля. Диаметр роликов и расстояние между ними выбраны в соответствии с условиями обеспечения устойчивого положения автотранспортного средства на стенде во всех режимах испытаний тормозных систем.

Измерение усилий, прикладываемых к органам управления тормозными системами автомобилей, производится с помощью тензорезисторного датчика, размещенного в корпусе специальной формы. Датчик с помощью кабеля и разъема подключается к шкафу указателей стенда. В качестве опции используется также бескабельный датчик усилия (с радиопередачей). Тензорезисторные датчики, предназначенные для измерений массы транспортного средства, приходящейся на ось, размещены под рамой стендов.

В качестве устройств отображения измерительной информации стенда может также использоваться (опционально, по заказу потребителя) приборная стойка с размещёнными в ней персональным компьютером, принтером и монитором.

Стенды выпускаются в нескольких модификациях, наименования которых, помимо наименования серии, могут включать в себя различные буквенно-цифровые индексы, расшифровка которых приведена в таблице 1.

Общий вид стендов приведён на рисунке 1. Пример заводской таблички с маркировкой стендов приведён на рисунке 2.

У-

м ж т

за* не I i f

Г 5J

YEAR

п

iinuljcturetl by Snap-on Equipment S?l - Via Prov, Carpi. 3! «015 Cnrreanio IRE) ITALY - ЧАПЕ IN ITALY _

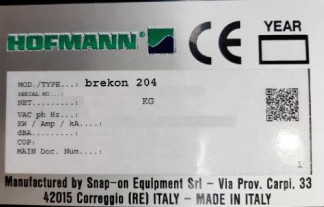

Рисунок 2 - Пример заводской таблички стендов

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование предварительных усилителей тензоре-зисторных датчиков, задней крышки шкафа указателей (дисплея), а также корпуса персонального компьютер находящегося внутри приборной стойки (при наличии).

Программное обеспечение

Стенды имеют встроенное программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память стендов при их производстве.

Изменение ВПО не предусмотрено.

Уровень защиты ВПО «Высокий» в соответствии с Р 50.2.077-2014. Конструкция стендов исключает возможность несанкционированного влияния на ВПО и измерительную информацию.

Идентификационные данные ВПО приведены в таблице 1.

Таблица 2 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на приборную стойку стендов методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу МП АПМ 114-18 «Стенды тормозные Hofmann серии brekon 204. Методика поверки», утверждённому ООО «Автопрогресс-М» 20.11.2018 г.

Основные средства поверки:

-    рулетка измерительная металлическая Fisco, мод. UM3M, (0 - 3000) мм, КТ 3 (рег. № 67910-17);

-    рабочие эталоны единицы массы 4 разряда по Государственной поверочной схемы для средств измерений массы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 - гири класса точности М1 по ГОСТ OIML R-111-1-2009 с номинальным значением 1 кг - 4 шт., 5 кг - 2 шт., 10 кг - 1 шт, 500 кг - 8 шт;

-    рабочие эталоны 2-го разряда по ГОСТ 8.640-2014, ПГ ±0,45 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.640-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы

ГОСТ 33997-2016 Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки

Техническая документация «Snap-On Equipment S.r.l. a Unico Socio», Италия
