Государственный реестр средств измерений

Трансформаторы тока KOLT 072, 76068-19

76068-19
Трансформаторы тока KOLT 072 (далее - трансформаторы), предназначены для масштабного преобразования силы тока фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 76068-19
Наименование СИ Трансформаторы тока
Обозначение типа СИ KOLT 072
Изготовитель "ABB s.r.o.", Чехия
Год регистрации 2019
Срок свидетельства 13.09.2024
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока KOLT 072 (далее - трансформаторы), предназначены для масштабного преобразования силы тока фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов заключается в преобразовании переменного тока частотой 50 или 60 Гц в переменный ток, пригодный для измерений с помощью стандартных приборов и устройств релейной защиты.

Трансформаторы являются встроенными с кольцевым сердечником внутренней установки и не имеют собственной первичной обмотки. Первичными обмотками трансформаторов служат шинопроводы, вводы или кабели электроустановки, в которую они смонтированы. Трансформаторы работают погруженными в масло силового трансформатора.

Выводы вторичных обмоток изготавливаются гибкими проводами в соответствии с конструктивными особенностями конечного изделия.

Наибольшее рабочее напряжение трансформаторов составляет 0,72 кВ. При установке трансформатора на ввод силового трансформатора изоляция обеспечивается изоляцией ввода.

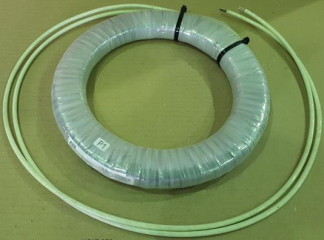

Общий вид средства измерений приведен на рисунке 1.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальная частота переменного тока, Гц

50 или 60

Номинальные первичные токи (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), А

от 100 до 5000

Номинальный вторичный ток, А

1 или 5

Класс точности обмотки для измерений и учета

0,2; 0,2S; 0,5; 0,5S; 1,0; 3,0; 5,0

Класс точности обмотки для защиты

5Р;10Р

Номинальная вторичная нагрузка (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), В-А

от 1 до 100

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений

5 или 10

Номинальная предельная кратность вторичной обмотки для защиты

5; 10; 15; 20; 25; 30

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры трансформатора, мм, не более

- внутренний диаметр

1150

- внешний диаметр

1200

- высота

250

Масса, кг, не более

250

Условия эксплуатации:

»-» о/'ч

- температура окружающей среды, С

от -25 до +120

Средний срок службы, лет, не менее

30

Средняя наработка на отказ, ч, не менее

270000

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

KOLT 072

1 шт.

Паспорт

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока измерительный лабораторный ТТИ-5000.5, регистрационный номер в Федеральном информационном фонде 27007-04 (Госреестр № 27007-04));

-    прибор сравнения КНТ-05 (Госреестр № 37854-08);

-    магазин нагрузок МР 3027 (Госреестр 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус трансформатора или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам тока KOLT 072

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
