Вискозиметры ротационные ViscoQC 100, 76069-19

Назначение

Вискозиметры ротационные ViscoQC 100 (далее - вискозиметры) предназначены для измерения динамической вязкости жидкостей.

Описание

Принцип работы вискозиметров ViscoQC 100 основан на измерении крутящего момента ротора, создаваемого исследуемым продуктом. Изменение крутящего момента ротора определяется датчиком угла вращения по закручиванию измерительной пружины. Диапазон измерения вязкости зависит от размера и формы применяемого ротора, а также от частоты вращения и крутящего момента.

Конструктивно вискозиметры представляют собой портативный прибор, состоящий из измерительного блока с дисплеем, штатива и набора шпинделей. Вискозиметры могут быть снабжены датчиками температуры.

Вискозиметры ViscoQC 100 выпускаются в трех модификациях: ViscoQC 100-L, ViscoQC 100-R, ViscoQC 100-H, которые отличаются предельными значениями крутящего момента. Чем выше предельный момент кручения пружины, тем шире диапазон измерения вязкости.

Вискозиметры оснащены цветным LCD дисплеем, управление и ввод данных осуществляется мембранными клавишами, вывод результатов измерений осуществляется автоматически на экран, принтер вида DYMO Label Writer 450 или компьютер.

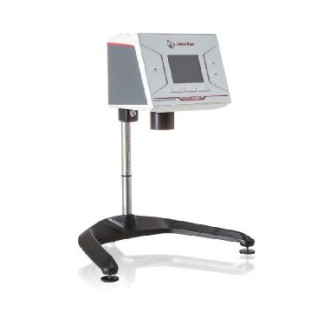

Общий вид вискозиметра ViscoQC 100 представлен на рисунке 1. Место нанесения знака поверки указано стрелкой. Пломбирование вискозиметров не предусмотрено.

Место нанесения знака поверки

Программное обеспечение

Вискозиметры имеют встроенное в блок управления программное обеспечение (ПО). ПО предназначено для получения, отображения, обработки, передачи, хранения результатов измерений. Метрологически значимая часть ПО заложена на измерительной плате, которая защищена от доступа и изменения. Идентификационные данные ПО приведены в таблице 1.

Конструкция вискозиметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики вискозиметров учтено при нормировании их метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации и обслуживанию типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 16-241-2019 «ГСИ. Вискозиметры ротационные ViscoQC 100. Методика поверки», утвержденному ФГУП «УНИИМ» «14» марта 2019 г.

Основные средства поверки:

-    ГСО 8587-2004 стандартный образец вязкости жидкости (РЭВ-5) с диапазоном аттестованных значений динамической вязкости при (20,00±0,01) °С от 3 до 5 мПас и с границами относительной погрешности аттестованного значения СО ±0,2 % при Р=0,95;

-    ГСО 8594-2004 стандартный образец вязкости жидкости (РЭВ-100) с диапазоном аттестованных значений динамической вязкости при (20,00±0,01) °С от 76 до 104 мПас и с границами относительной погрешности аттестованного значения СО ±0,2 % при Р=0,95;

-    ГСО 8597-2004 стандартный образец вязкости жидкости (РЭВ-300) с диапазоном динамической вязкости при (20,00±0,01) °С от 225 до 305 мПас и с границами относительной погрешности аттестованного значения СО 0,2 % при Р=0,95;

-    ГСО 8599-2004 стандартный образец вязкости жидкости (РЭВ-1000) с диапазоном динамической вязкости при (20,00±0,01) °С от 765 до 1035 мПас и с границами относительной погрешности аттестованного значения СО 0,2 % при Р=0,95;

-    ГСО 8603-2004 стандартный образец вязкости жидкости (РЭВ-10000) с диапазоном динамической вязкости при (20,00±0,01) °С от 7650 до 10300 мПа с и с границами относительной погрешности аттестованного значения СО 0,2 % при Р=0,95;

-    ГСО 8606-2004 стандартный образец вязкости жидкости (РЭВ-100000) с диапазоном динамической вязкости при (20,00±0,01) °С от 76500 до 125000 мПа с и с границами относительной погрешности аттестованного значения СО 0,3 % при Р=0,95;

-    термометр стеклянный ртутный лабораторный с диапазоном измерений от 0 до +55 °С и с пределом допускаемой абсолютной погрешности ±0,2 °С (регистрационный номер в Федеральном информационном фонде 303-91).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на лицевую панель вискозиметра как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя «Anton Paar GmbH», Австрия
