| Номер в госреестре | 76083-19 |
| Наименование СИ | Модули многофункциональные |
| Обозначение типа СИ | SIWAREX WP321, SIWAREX WP521, SIWAREX WP522 ST |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 13.09.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули многофункциональные SIWAREX WP321, SIWAREX WP521 ST, SIWAREX WP522 ST (далее - модули) предназначены для измерений рабочего коэффициента передачи тензорезисторных преобразователей.
Принцип действия модулей с входными аналоговыми сигналами напряжения постоянного тока, формируемыми тензорезисторными первичными измерительными преобразователями (датчиками) при разбалансе моста, основан на использовании аналого-цифрового преобразования. Результатом преобразования является цифровой выходной сигнал, который через последовательные интерфейсы поступает на входы удаленных индикаторов. При этом визуализируются значения рабочего коэффициента передачи тензорезисторных преобразователей - отношение их выходного сигнала к напряжению питания (в мВ/В).
Все электрические соединения (за исключением интерфейса Ethernet) выполняются с помощью винтовых клемм. К последовательному интерфейсу RS485 можно подключать индикаторы Siebert типа S102. Модули устанавливаются на DIN-рейках.
Модули изготавливаются в трех модификациях - SIWAREX WP321, SIWAREX WP521 ST и SIWAREX WP522 ST. Персональный компьютер с программным приложением SIWATOOL, служащим для конфигурации модулей и визуализации результатов измерений, можно подключать к интерфейсу RS485 (модуль SIWAREX WP321) и к интерфейсу Ethernet (модули SIWAREX WP521 ST и SIWAREX WP522 ST). Модули всех модификаций имеют идентичные метрологические характеристики и отличаются условиями эксплуатации (диапазоном температуры), количеством каналов, частотой опроса, массо-габаритными характеристиками, допускаемой длиной соединительного кабеля, потребляемой мощностью.

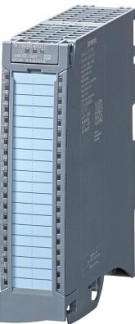

На рисунках 1, 2 и 3 приведены общие виды модулей трех модификаций.
Рисунок 1 - Общий Рисунок 2 - Общий вид
вид SIWAREX WP321 SIWAREX WP521 ST
Программное обеспечениеИдентификационные данные встроенного програм таблицах 1 - 4. Таблица 1-Идентификационные данные ПО модуля модис | много обеспечения (ПО) привед эикации SIWAREX WP321 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW 7MH4138-6AA00-0BA0 |
| Номер версии (идентификационный номер) ПО | Не ниже V01.03.00 |
| Цифровой идентификатор ПО | - |
| Таблица 2-Идентификационные данные ПО модуля модификации SIWAREX WP521 ST | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW 7MH4980-1AA01 |
| Номер версии (идентификационный номер) ПО | Не ниже V01.01.00. |
| Цифровой идентификатор ПО | - |
Таблица 3-Идентификационные данные ПО модуля модификации SIWAREX WP522 ST
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 7MH4980-2AA01 |
| Номер версии (идентификационный номер) ПО | Не ниже V1.0.1 |
| Цифровой идентификатор ПО | - |
Таблица 4 - Идентификационные данные внешнего ПО SIWATOOL
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SIWATOOL |
| Номер версии (идентификационный номер) ПО | Не ниже 7.0.0.0 |
| Цифровой идентификатор ПО | Отсутствует |
У встроенного ПО модулей, установленного при их изготовлении на предприятии-изготовителе, в процессе эксплуатации может появиться обновленная версия, которую можно инсталлировать в соответствии с руководствами по эксплуатации модулей. Метрологические характеристики модулей нормированы с учетом встроенного ПО и не зависят от номера его версии.
Механическая защита от несанкционированного доступа к параметрам настройки модулей выполняется с помощью пломбы (разрушаемой шильд-наклейки), устанавливаемой между разъемными частями корпусов модулей.
Уровень защиты ПО модулей - "высокий" по Р 50.2.077-2014.
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон входного напряжения постоянного тока, мВ | от -19,4 до +19, 4 |
| Диапазон измерений рабочего коэффициента передачи тензорезисторных преобразователей, мВ/В | от 0 до ±4 |
| Пределы допускаемой основной приведенной погрешности измерений рабочего коэффициента передачи, % | ±0,05 |
| Температурный коэффициент, %/0С, не более | 0,0005 |
| Нормальные условия измерений: о/~' - диапазон температуры воздуха, С - относительная влажность воздуха, % - диапазон атмосферного давления, кПа | от +15 до +25 от 5 до 80 от 84 до 106 |
| Примечание: нормирующим значением при определении приведенной погрешности является верхнее значение диапазона измерений модулей. | |
| Наименование характеристики | Значение |
| Параметры электропитания (напряжение постоянного тока): | 24 |
| Потребляемая модулем мощность, Вт, не более - модули модификации SIWAREX WP321 | 2,0 |
| - модули модификации SIWAREX WP521 ST | 2,4 |
| - модули модификации SIWAREXWP 522 ST | 3,9 |
| Количество каналов: - модули модификаций SIWAREX WP321, SIWAREX WP521 ST | 1 |
| - модули модификации SIWAREX WP522 ST | 2 |
| Частота измерений, Гц - модули модификации SIWAREX WP321 | 100/120 |
| - модули модификации SIWAREX WP521 ST/522 ST | 100 |
| Условия эксплуатации: модули модификации SIWAREX WP321 о/~' - диапазон температуры воздуха, С при вертикальной установке | от -25 до +50 |
| при горизонтальной установке | от -25 до +60 |
| модули модификаций SIWAREX WP521 ST/522 ST - диапазон температуры воздуха, С при вертикальной установке | от 0 до +40 |
| при горизонтальной установке | от 0 до +60 |
| - относительная влажность воздуха, % | от 5 до 95 |
| - диапазон атмосферного давления, кПа | от 79,5 до 108,0 |
| Г абаритные размеры (ШхВхГ), мм, не более - модули модификации SIWAREX WP321 | 15х73х58 |
| - модули модификации SIWAREX WP521 ST/522 ST | 35х147х129 |
| Масса, г, не более - модули модификации SIWAREX WP321 | 31 |
| - модули модификации SIWAREX WP521 ST | 370 |
| - модули модификации SIWAREXWP 522 ST | 420 |
| Максимальная длина кабеля, м, не более - модули модификации SIWAREX WP321 | 1000 |
| - модули модификации SIWAREX WP521 ST/522 ST | 800 |
| Срок службы, лет, не менее | 15 |
| Средняя наработка на отказ, ч | 36000 |
наносится на титульные листы руководств по эксплуатации типографским способом и на переднюю панель модулей в виде наклейки.
Таблица 7 - Комплектность модулей многофункциональных SIWAREX WP321, SIWAREX WP521 ST, SIWAREXWP 522 ST_
| Наименование | Обозначение | Количество |
| Модуль многофункциональный SIWAREX WP XXX (модификация определяется заказом) | - | 1 экз. |
| ПО SIWATOOL (по заказу) | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП2064-0138-2019 | 1 экз. |
осуществляется по документу МП 2064-0138-2019 "ГСИ. Модули многофункциональные SIWAREX WP321, SIWAREX WP521 ST, SIWAREX WP522 ST. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 18.04.2019 г.
Основные средства поверки:
- калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46628-11);
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52669-13)
Допускается применение аналогичных средств поверки, обеспечивающих определение-метрологических характеристик СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на переднюю панель модулей.
приведены в эксплуатационных документах.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы Техническая документация изготовителя
