Системы измерений длительности соединений Протей-imSwitch5, 76086-19

Назначение

Системы измерений длительности соединений Протей-imSwitch5 (далее по тексту -СИДС), предназначены для измерений длительности телефонных соединений с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.

Описание

Принцип действия СИДС основан на формировании файла подробного учета для каждого соединения, в котором фиксируется время начала и время окончания соединения. Длительность соединения определяется как разность между временем окончания и временем начала соединения.

СИДС является виртуальной (функциональной) системой измерений длительности соединений оборудования с измерительными функциями, входящей в состав городской автоматической телефонной станции «Протей-imSwitch5», версия ПО 4.2, производства

ООО «НТЦ ПРОТЕЙ».

Оборудование используется на сети связи общего пользования в качестве транзитного, оконечного-транзитного, оконечного узла связи, выполняющего функции городской автоматической телефонной станции, с использованием технологий коммутации пакетов информации, с возможностью использования оборудования в составе территориально-распределенных узлов связи, с реализацией протоколов ОКС №7 (MTP, ISUP-R), 2ВСК, SIP,

H.323, Н.248, SIGTRAN.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

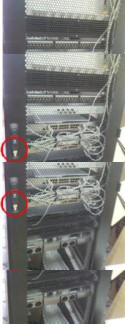

Программное обеспечение устанавливается на промышленные серверы, которые размещаются в телекоммуникационном шкафу. Двери телекоммуникационного шкафа блокируются от несанкционированного доступа замком с электронной защитой и специальным ключом.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии ПО 4.2, управляет функционированием оборудования.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.

Конструкция оборудования исключает возможность несанкционированного влияния на ПО (метрологически значимую часть ПО) и измерительную информацию.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу «Системы измерений длительности соединений Протей-imSwitch5 Методика поверки» 5295-002-54213703-2019МП, утвержденному ООО «НТЦ СОТСБИ» 29.03.2019 г.

Основные средства поверки:

Формирователь - измеритель соединений универсальный СИГМА, регистрационный номер в Федеральном информационном фонде № 61022-15.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к системам измерений длительности соединений Протей-imSwitch5

Приказ Минкомсвязи РФ от 23.07.2015 № 277 «Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации»

Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621

Технические условия ПАМР.465235.005 ТУ
