| Номер в госреестре | 76090-19 |
| Наименование СИ | Тестеры |
| Обозначение типа СИ | MTS 5800-100G |
| Изготовитель | "Viavi Solutions Deutschland GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 13.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры серии MTS 5800-100G (далее по тексту - тестеры) предназначены для измерений параметров цифрового оборудования в системах передачи информации в соответствии с международными и отечественными рекомендациями.
Принцип действия основан на формировании и анализе тестовых сигналов с заданными параметрами, передаваемых и принимаемых по электрическим и оптическим цифровым сетям связи.
Конструктивно тестеры выполнены в виде переносных портативных моноблоков. На передних панелях тестеров расположен сенсорный дисплей, который отображает информацию и обеспечивает управление. Соединители, используемые при тестировании, расположены на верхней панели моноблока. Для работы тестеров с электрическими сигналами использованы разъёмы типа micro BNC, RJ-45, SMA и SMB. Для работы тестеров с оптическими сигналами на верхней панели имеются гнёзда, в которые могут устанавливаться оптические трансиверы, (приемопередатчики) соответствующие международным стандартам SFP, SFP+, SFP28, QSFP+, QSFP28, CFP4.

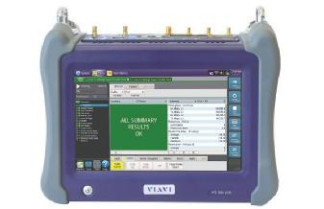

Общий вид тестеров и место нанесения знака утверждения типа представлены на рисунке 1.
В тестерах устанавливается специальное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. Конструкция тестеров исключает возможность несанкционированного влияния на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "средний" согласно Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BERT |
| Номер версии (идентификационный номер) ПО | 25.0 и выше |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Метрологические и технические характеристики тестеров
| Наименование характеристики | Значение | |||
| Пределы допускаемой относительной погрешности частоты внутреннего задающего генератора | ±2,5-10-6 | |||
| Тестовые сигналы: - электрические - оптические | E1, E3, E4, STM-1e, Ethernet - 10M, 100M, 1000M STM-1/4/16/64, Ethernet - 1G, 10G, 40G, 100G | |||
| Параметры выходных тестовых сигналов на электрических интерфейсах: | Тестовый сигнал | Выходной разъём | Амплитуда импульсов, В | Длительность импульсов, нс |
| E1 | RG-45 | 3,0±0,3 | 244±25 | |
| E3 | microBNC | 1,0±0,1 | 14,55±2,45 | |
| E4 | microBNC | 0,5±0,05 | «0» - 3,59±0,45 «1» - 7,18±0,6 | |
| STM-1e | microBNC | 0,5±0,05 | «0» - 3,215±0,45 «1» - 6,43±0,6 | |
| Уровни мощности выходных сигналов на оптических интерфейсах | В соответствии с характеристиками оптических трансиверов, входящих в комплект тестера | |||
| Минимальная входная мощность на оптических интерфейсах | В соответствии с характеристиками оптических трансиверов, входящих в комплект тестера | |||
| Пределы абсолютной погрешности измерения размаха фазового дрожания (джиттера) сигналов E1 и ЕИ | ±(0,07-ТШм +0,04) | |||
| Пределы допускаемой абсолютной погрешности измерений количества информации (К) сигнала Ethernet, байт: - при К менее или равно 10 Мбайт - при К более 10 Мбайт | ±10 -4 ±К-10-4 | |||
| Г абаритные размеры, мм, не более - высота - ширина - длина | 178 78 241 | |||
| Масса тестеров, кг, не более | 2,45 | |||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °C, %, не более - атмосферное давление, кПа | от -10 до +50 90 от 84,0 до 106,7 | |||
| Наименование характеристики | Значение |
| Параметры электрического питания: от внутренней литий-ионной батареи - напряжение постоянного тока, В от внешней сети переменного тока посредством сетевого блока питания - напряжение переменного тока (50±5 Гц), В | 19±1 220±22 |
| Потребляемая мощность, В-А, не более | 60 |
наносится на лицевую панель тестера в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тестеры параметров цифрового оборудования MTS-5800-100G | - | 1 шт. |
| Блок сетевого питания | - | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Трансиверы оптические | - | По согласованию с Заказчиком |
| Руководство по эксплуатации | MTS 5800-100G.2019 РЭ | 1 экз. |
| Паспорт | MTS 5800.100G.2019 ПС | 1 экз. |
| Методика поверки | MTS 5800-100G.2019 МП | 1 экз. |
осуществляется по документу MTS 5800-1000.2019МП «Инструкция. Тестеры серии MTS 5800-100G. Методика поверки», утвержденному в ООО «КИА» 18.06.2019 г.
Основные средства поверки:
- анализатор цифровых линий связи ANT-20 (с опцией фазового дрожания (джиттера)) (регистрационный номер № 15963-07);
- осциллограф TDS 3052C (рег. № 19295-00);
- частотомер электронно-счётный Ч3-66 (рег. № 9273-85);
- рабочий эталон единицы мощности оптического излучения ВОСП РЭСМ-ВС,
(рег. № 57667-11);
- комплекс измерительный ВЕКТОР-ИКИ-2016 (рег. № 65643-16).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, распространяющиеся на тестеры транспортных протоколов MTS-5800-100G
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения количества цифровой информации (данных), передаваемых по каналам интернет и телефонии
