| Номер в госреестре | 76091-19 |
| Наименование СИ | Устройства для поверки и настройки вихретоковых преобразователей |
| Обозначение типа СИ | ТИК-ЮСТ |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК"), г. Пермь |
| Год регистрации | 2019 |
| Срок свидетельства | 13.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для поверки и настройки вихретоковых преобразователей ТИК-ЮСТ (далее -устройства) предназначены для воспроизведения калиброванного зазора между поверхностью измерительного диска устройства и поверхностью вихретокового преобразователя.
Принцип действия основан на контролируемом изменении зазора между параллельно расположенными торцевой (рабочей) плоскостью катушки вихретокового преобразователя и плоскостью измерительного диска. Задав требуемую величину калиброванного зазора, снимают показания с выхода измерительной цепи вихретокового преобразователя. Определяют коэффициент преобразования вихретокового преобразователя.
Устройство состоит из отсчетного устройства (индикатор часового типа (ИЧ), цифровой индикатор (ИЦ) или головка измерительная цифровая ABSOLUTE серии 543) и механизма юстировочного. Отсчётное устройство служит для контроля величины выставляемого калиброванного зазора. Юстировочный механизм служит для параллельного перемещения измерительного диска относительно торцевой (рабочей) плоскости катушки вихретокового преобразователя. Юстировочный механизм включает в себя каретку с валом, на которую крепится измерительный диск, и стойку, в которой закрепляется вихретоковый преобразователь с помощью сменной втулки и винта фиксации.
Устройство может отличаться друг от друга разным комплектом втулок для установки вихретоковых преобразователей:
• устройство ТИК-ЮСТ комплектуется всеми втулками для вихретоковых преобразователей (DS-1,DS-2, DS-3): втулкой №2 для установки вихретоковых преобразователей 0 8 мм, втулкой №3 для установки вихретоковых преобразователей 0 10 мм (DS-1), втулкой №4 для установки вихретоковых преобразователей 0 16 мм (DS-2), втулкой №5 для установки вихретоковых преобразователей 0 24 мм (DS-3) и втулкой №6 для установки вихретоковых преобразователей DS-1 с монтажным комплектом.
• устройство ТИК-ЮСТ 01 комплектуется только втулкой №1 для установки вихретоковых преобразователей 0 10 мм (DS-1).
• устройство ТИК-ЮСТ 02 комплектуется только втулкой №4 для установки вихретоковых преобразователей 0 16 мм (DS-2).

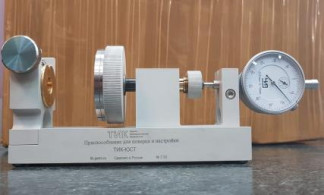

Общий вид устройства для поверки и настройки вихретоковых преобразователей ТИК-ЮСТ представлен на рисунке 1 - 3.
Пломбирование устройств для поверки и настройки вихретоковых преобразователей ТИК-ЮСТ не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Индикатор часового типа | Цифровой индикатор | Г оловка измерительная цифровая ABSOLUTE серии 543 | |
| Диапазон установки величины калиброванного зазора, мм | от 0 до 50 | ||
| Диапазон измерений отсчетного устройства, мм | от 0 до 10 | от 0 до 12,5 | от 0 до 12,5 |
| Цена деления, мм | 0,01 | 0,001 | 0,001 |
| Пределы допускаемой абсолютной погрешности установки величины калиброванного зазора, мм | ±0,020 | ±0,015 | ±0,015 |
| Отклонение от плоскостности рабочей поверхности измерительного диска, мм | 0,005 | 0,005 | 0,005 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более (Ш*В*Г) | 285*74x105 |
| Масса устройства (без втулок и отсчетного устройства), кг, не более | 1,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 45 до 80 |
| - атмосферное давление, кПа | от 84 до 107 |
| Срок службы, лет, не менее | 10 |
наносится на каретку устройства методом лазерной гравировки и (или) типографским способом на титульный лист паспорта устройства.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| У стройство для поверки и настройки вихретоковых преобразователей | ТИК- ТИК- ТИК-ЮСТ ЮСТ 01 ЮСТ 02 | 1 шт. |
| Втулки сменные для установки вихретоковых преобразователей DS-1, DS-2, DS-3 | см. таблицу 4 | см. таблицу 4 |
| Отсчетное устройство* | - | 1 шт. |
| Ключ шестигранный | - | 1 шт. |
| Паспорт | ИМБР.401129.020 ПС | 1 экз. |
| Руководство по эксплуатации | ИМБР.401129.020 РЭ | 1 экз. |
| Футляр упаковочный для индикатора (головки цифровой) | - | 1 шт. |
| Методика поверки | РТ-МП-5512-445-2019 | 1 экз. |
| Примечание: *Поставляется в соответствии с заказом | ||
| Номера сменной втулки | ТИК-ЮСТ | ТИК-ЮСТ 01 | ТИК-ЮСТ 02 |
| Втулка №1 для установки вихретоковых преобразователей 0 10 мм (DS-1) | - | 1 | - |
| Втулка №2 для установки вихретоковых преобразователей 0 8 мм | 1 | - | - |
| Втулка №3 для установки вихретоковых преобразователей 0 10 мм (DS-1) | 1 | - | - |
| Втулка №4 для установки вихретоковых преобразователей 0 16 мм (DS-2) | 1 | - | 1 |
| Втулка №5 для установки вихретоковых преобразователей 0 24 мм (DS-3) | 1 | - | - |
| Втулка №6 для установки вихретоковых преобразователей DS-1 с монтажным комплектом | 1 | - | - |
| *Втулка для установки вихретоковых преобразователей с нестандартной резьбой | 1 | - | - |
| Примечание: *Поставляется по требованию заказчика | |||
осуществляется по документу РТ-МП-5512-445-2019 «ГСИ. Устройства для поверки и настройки вихретоковых преобразователей ТИК-ЮСТ. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 мая 2019 г.
Основные средства поверки:
- Линейка измерительная металлическая от 0 до 1000 мм (регистрационный номер в Федеральном информационном фонде № 20048-05) ПГ= ±0,2 мм;
- Плоская стеклянная пластина ПИ-60 2-го класса (регистрационный номер в Федеральном информационном фонде № 197-70);
- Линейка поверочная лекальная ЛД-320 0-го класса (регистрационный номер в Федеральном информационном фонде № 3461-73);
- Меры длины концевые плоскопараллельные 2-ой разряд по приказу Росстандарта №2840 от 29.12.2018 г.
- Меры длины концевые плоскопараллельные 3-ий разряд по приказу Росстандарта №2840 от 29.12.2018.г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационном документе
ТУ 26.51.33-039-12036948-2018 Устройство для поверки и настройки вихретоковых преобразователей ТИК-ЮСТ. Технические условия
| Зарегистрировано поверок | 382 |
| Поверителей | 17 |
| Актуальность данных | 07.12.2024 |
