Тестеры батарей GBM-73300, GBM-73080 (далее - тестеры) предназначены для измерений внутреннего сопротивления и постоянного напряжения электрических батарей.
Тестеры батарей GBM-73300, GBM-73080 (далее - тестеры) предназначены для измерений внутреннего сопротивления и постоянного напряжения электрических батарей.
| Номер в госреестре | 76099-19 |
| Наименование СИ | Тестеры батарей |
| Обозначение типа СИ | GBM-73300, GBM-73080 |
| Изготовитель | "Good Will Instrument Co., Ltd.", Тайвань |
| Год регистрации | 2019 |
| Срок свидетельства | 13.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры батарей GBM-73300, GBM-73080 (далее - тестеры) предназначены для измерений внутреннего сопротивления и постоянного напряжения электрических батарей.
Принцип действия тестеров основан на пропускании переменного тока через проверяемую электрическую батарею и измерения падения напряжения. Далее по закону Ома вычисляется импеданс. Тестеры также измеряют напряжение постоянного тока электрической батареи. При этом аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отражается на жидкокристаллическом индикаторе и сохраняется в памяти. Управление и контроль над режимами работы тестеров осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок, расположенных на лицевой панели тестеров.
Модификации тестеров GBM-73300, GBM-73080 отличаются диапазонами измеряемого напряжения.
Тестеры оборудованы следующими интерфейсами: USB и Я^-232С.

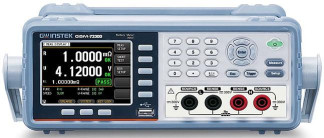

Общий вид тестеров и место нанесения знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломба наносится на один из крепежных винтов на задней панели корпуса генераторов. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б)
Программное обеспечение (далее - ПО) тестеров установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
нет данных |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
Таблица 2 - Основные метрологические характеристики тестеров при измерении электрического сопротивления_
|
Наименование характеристики |
Значение |
||||||
|
Верхние пределы диапазонов измерений, Ом |
3 10-3 |
0,03 |
0,3 |
3 |
30 |
300 |
3000 |
|
Значение единицы младшего разряда k, Ом |
10-7 |
10-6 |
10-5 |
10-4 |
10-3 |
10-2 |
0,1 |
|
Пределы допускаемой основной абсолютной погрешности 1), Ом, при скорости измерений: Slow (медленная) Medium (средняя) Fast (быстрая) Ex Fast (очень быстрая) |
±(0,04-Кизм+10к) ±(0,04-Яизм+15к) ±(0,04-Кизм+20к) ±(0,04-Кизм+40к) |
±(0,005-Кизм+5-к) ±(0,005 -Яизм+7 • к) ±(0,005 -Яизм+7 • к) ±(0,01-Яизм+8к) |
|||||
|
Пределы дополнительной температурной погрешности 2), Ом/°С |
±(0,0005-Яизм+к) |
±(0,0005-Яизм+0,5к) |
|||||
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +28 80 от 84,0 до 106,7 |
|
Примечания Яизм - измеряемое значение сопротивления 1) нормируется при температуре окружающего воздуха от +18 до +28 °С включ. 2) нормируется при температуре окружающего воздуха от 0 до +18 °С не включ., св. +28 до +40 °С |
|
Таблица 3 - Основные метрологические характеристики тестеров при измерении напряжения постоянного тока
|
Наименование характеристики |
Значение |
||
|
Пределы диапазонов измерений, В |
±8 |
±80 |
±300 3) |
|
Значение единицы младшего разряда k, В |
10-5 |
10-4 |
10-3 |
|
Пределы допускаемой основной абсолютной погрешности 1), В, при скорости измерений: Slow (медленная) Medium (средняя) Fast (быстрая) Ex_Fast (очень быстрая) |
±(1-10-4-|иизм|+3-к) ±(1 ■ 10-4-|Цизм|+5-к) ±(5-10-4-|Иизм|+5-к) ±(1-10-3-|иизм|+6-к) |
||
|
Пределы допускаемой дополнительной температурной погрешности 2), В/°С |
±(1-10-5-|иизм|+0,3-к) |
||
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +28 80 от 84,0 до 106,7 |
||
|
Примечания иизм - измеренное значение напряжения, В. 1) нормируется при температуре окружающего воздуха от +18 до +28 °С включ. 2) нормируется при температуре окружающего воздуха от 0 до +18 °С не включ., св. +28 до 3+)40 °С 3) Для модели GBM-73300 |
|||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
264x107x350 |
|
Масса, кг, не более |
2,8 |
|
Напряжение питающей сети, В |
от 198 до 242 |
|
Частота питающей сети, Гц |
50; 60 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от 0 до +40 от 30 до 80 от 84,0 до 106,7 |
наносится на переднюю панель тестеров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность тестеров
|
Наименование |
Обозначение |
Количество |
|
Тестер |
1 шт. |
|
|
Кабель питания |
1 шт. |
|
|
Измерительный кабель GBM-01 |
1 шт. |
|
|
Руководство по эксплуатации |
1 экз. |
|
|
Методика поверки |
ПР-09-2019МП |
1 экз. |
осуществляется по документу ПР-09-2019МП «ГСИ. Тестеры батарей GBM-73300, GBM-73080. Методика поверки», утвержденному АО «ПриСТ» 29 марта 2019 г.
Основные средства поверки:
- мера однозначная электрического сопротивления Р310, 0,001 Ом (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 1162-58, 2 разряд по Приказу Росстандарта № 146 от 15.02.2016);
- мера однозначная электрического сопротивления Р310, 0,01 Ом (регистрационный номер 1162-58, 2 разряд по Приказу Росстандарта № 146 от 15.02.2016);
- мера электрического сопротивления многозначная Р3026-1 (регистрационный номер 52147-12, 2 разряд по Приказу Росстандарта № 146 от 15.02.2016);
- калибратор многофункциональный Fluke 5520А (регистрационный номер 52147-12). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Техническая документация изготовителя Good Will Instrument Co., Ltd., Тайвань
