| Номер в госреестре | 76100-19 |
| Наименование СИ | Устройства мониторинга |
| Обозначение типа СИ | УМ-40 SMART |
| Изготовитель | Акционерное общество «Связь инжиниринг М» (АО «Связь инжиниринг М»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 13.09.2029 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства мониторинга «УМ-40 SMART» (далее по тексту - устройства), предназначены для работы в системе учета энергоресурсов. Устройства осуществляют сбор показаний с концентраторов и приборов учета энергоресурсов (далее ПУ) и передачу консолидированной информации по сети GSM и USB/Ethernet.
Принцип действия контроллера заключается в сборе данных об учете энергоресурсов (электроэнергии, тепловой энергии, газа, воды и других энергоресурсов) с соответствующих вычислителей, корректоров, расходомеров, счетчиков, поддерживающих открытые протоколы обмена данных по цифровым интерфейсам.
Устройства предназначены для работы в составе автоматизированных системе учета энергоресурсов и организации связи с центром сбора, обработки и хранения информации.
Конструктивно устройство выполнено в пластиковом корпусе для установки на DIN-рейку. В корпусе размещена микропроцессорная плата, предназначенная для организации работы внешних интерфейсов, а также обработки и подготовке полученных данных для хранения их во внутренней памяти устройства и дальнейшей передачи на верхний уровень. На плате установлены разъемы для обеспечения внешних подключений и элементы индикации работы устройства.
Область применения устройств - промышленные и приравненные к ним предприятия и организации, поставляющие и потребляющие энергоресурсы, а также бытовой сектор.

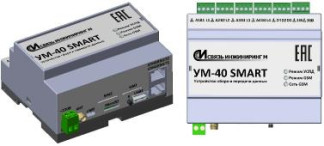

Внешний вид устройства приведен на рисунке 1, места для нанесения пломбировочных наклеек указаны на рисунке 2.
Рисунок 2 - Места нанесения пломбировочных наклеек на боковые поверхности устройства
Устройства имеют внешнее и встроенное программное обеспечение (далее по тексту -ПО), разработанные предприятием-изготовителем.
Внешнее ПО является метрологически незначимым и обеспечивает возможность конфигурирования и настройки устройства пользователем.
Встроенное ПО состоит из операционной системы реального времени и пакета программ, с выделенной метрологической частью, обеспечивающих функционирование устройства.
Характеристики программного обеспечения приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | Конфигуратор устройств мониторинга |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже v. 6.5.3.3 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | СВЮМ.424939.056 |
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | - |
| Идентификационное наименование ПО | ВПО um40smart |
| Номер версии (идентификационный номер ПО) | не ниже v. 1.0 |
| Цифровой идентификатор ПО | СВЮМ.468266.161ВПО |
| Другие идентификационные данные | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное фазное напряжение, В | от 176 до 264 |
| Пределы допускаемой абсолютной погрешности хода часов, с/сут | ±2 |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более | 15 |
| Количество опрашиваемых приборов, не более | 1275 |
| Рабочий диапазон температур, °С | от -40 до +50 |
| Относительная влажность воздуха при температуре +25 °С, % | 80 |
| Диапазон температур транспортирования и хранения, °С | от -40 до +80 |
| Атмосферное давление, кПа (мм рт. ст.) | от 84 до 107 (от 630 до 800) |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 105х106х58 |
| Масса, кг, не более | 0,35 |
| Средняя наработка до отказа, ч, не менее | 150 000 |
| Среднее время восстановления, ч, не более | 24 |
| Средний срок службы, лет, не менее | 20 |
наносится в этикетку, в разделе «Свидетельство о поверке» на самоклеющейся плёнке, способом термопечати на термопринтере, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность устройств представлена в таблице 5.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Устройства мониторинга «УМ-40 SMART» | СВЮМ.468266.161 | 1 шт. |
| Антенна (в зависимости от заказа) | ADA-0070-SMA | 1 шт. |
| Руководство по эксплуатации | СВЮМ.468266.161 РЭ | 1 экз. |
| Методика поверки (поставляется по требованию потребителя) | МП 206.1-076-2019 | 1 экз. |
| Этикетка | СВЮМ.468266.161 ЭТ | 1 экз. |
| Упаковка | СВЮМ 323229.093 | 1 шт. |
осуществляется по документу МП 206.1-076-2019 «Устройство мониторинга «УМ-40 SMART» Методика поверки», утвержденному ФГУП «ВНИИМС» 04.07.2019 г.
Основные средства поверки:
частотомер электронно-счетный Ч3-88 (регистрационный номер в Федеральном информационном фонде 41190-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в этикетку или в свидетельство о поверке в виде оттиска поверительного клейма. Поверенные устройства пломбируются наклейкой организации-изготовителя на боковых поверхностях.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счётчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными»
ГОСТ 28906-91 Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель
ТУ 26.51.43-037-76426530-2019 Устройство мониторинга «УМ-40 SMART». Технические условия
