| Номер в госреестре | 76104-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ 110-57У1 и НКФ 220-58У1 |
| Изготовитель | МНПО "Электрозавод", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ 110-57У1 и НКФ 220-58У1 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения - однофазные, с заземляемой нейтралью.
Трансформаторы состоят из стержневого магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию.
Трансформаторы напряжения НКФ 110-57У1 состоят из одного блока, а трансформаторы напряжения НКФ 220-58У1 - из двух блоков. Каждый блок состоит из активной части (магнитопровода с обмотками), установленной на основании. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслораширителем. Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока. Основания верхнего блока закрыты щитками, предохраняющими от попадания пыли и снега.

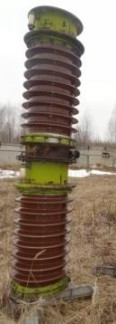

Общий вид трансформаторов с указанием мест пломбирования представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для | |
| НКФ 110-57У1 | НКФ 220-58У1 | |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 | 220/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 | |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 | |
| Классы точности основных вторичных обмоток | 0,5; 1; 3 | |
| Классы точности дополнительной вторичной обмотки | 3 | |
| Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активноиндуктивной нагрузки 0,8, В-А | 400; 600; 1200 | |
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 1200 | |
| Предельная мощность, В-А | 2000 | |
| Номинальная частота напряжения сети, Гц | 50 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для | |
| НКФ 110-57У1 | НКФ 220-58У1 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 622х632х1790 | 622x632x3595 |
| Масса, кг, не более | 610 | 1390 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У1 (от -35 до +35) | У1 (от -30 до +30) |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 1062059, 1062055) | НКФ 110-57У1 | 2 шт. |
| Трансформатор напряжения (заводские номера: 1042707, 1058763, 1058797, 1068076, 1068080, 1068086) | НКФ 220-58У1 | 6 шт. |
| Трансформатор напряжения НКФ 110-57У1. Паспорт | - | 2 экз. |
| Трансформатор напряжения НКФ 220-58У1. Паспорт | - | 6 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель напряжения ДН-200э, регистрационный номер в Федеральном информационном фонде 54883-13;
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1, регистрационный номер в Федеральном информационном фонде 31953-06;
- магазины нагрузок MP 3025, регистрационный номер в Федеральном информационном фонде 22808-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ 110-57У1 и НКФ 220-58У1
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
