Преобразователи термоэлектрические серии ТЕ (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких, газообразных, сыпучих сред, а также твердых тел, неагрессивных к материалу защитной арматуры ТП.
Карточка СИ
Номер в госреестре 76105-19
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ ТЕ
Изготовитель "H.Heinz Messwiderstaende GmbH", Германия
Год регистрации 2019
Срок свидетельства 13.09.2024
МПИ (интервал между поверками) 1 год - для ТП с НСХ типов B, S; 2 года - для ТП с НСХ типов K, L, J, T, N, E
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические серии ТЕ (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких, газообразных, сыпучих сред, а также твердых тел, неагрессивных к материалу защитной арматуры ТП.

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

ТП состоят из измерительной вставки с одним, двумя или тремя чувствительными элементами - ЧЭ (для модели MTE исполнений 302, 310 и модели TEF20 может быть до 10-ти ЧЭ по специальному заказу), защитной оболочки с различными видами технологических соединений и монтажных элементов и керамической клеммной платформы или клеммной соединительной головки (или без головки - с присоединительными выводами или разъемами) с различными видами присоединений к объекту. В качестве ЧЭ применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования по ГОСТ Р 8.585-2001.

Преобразователи термоэлектрические серии ТЕ изготовляются следующих моделей ESTE, HTE, MTE (исполнения 301, 302, 303, 304, 305, 306, 310, 320, 321, 325, 330), OFTE, T01, T05, T344^ T344В, T345А1, T345А2, T345В, Т354, Т370, Т372, Т374, TEF20, которые отличаются друг от друга метрологическими характеристиками, конструктивным исполнением, видами присоединения к объекту, наличием или отсутствием клеммной головки.

ТП модели ESTE и HTE конструктивно состоят из измерительной вставки, помещенной в защитный чехол - завальцованную с одного конца трубку, выполненную из нержавеющей стали, и кабельного вывода с удлинительными проводами в металлической оплетке. Защитная трубка модели ESTE выполнена со штуцером, а модели HTE - без.

ТП модели MTE исполнений 301, 302, 303, 304, 310 конструктивно состоят из измерительной вставки, помещенной в гибкую тонкостенную оболочку из нержавеющей стали, залитую с одного конца, со свободными концами (модель 301), с термопарным разъемом (модели 303, 304) или с удлинительными проводами (модели 302, 310).

ТП модели MTE исполнений 305, 306, 320, 321, 330 конструктивно состоят из измерительной вставки, состоящей из гибкой тонкостенной оболочки из нержавеющей стали, в которую вложены провода термопары, запрессованные огнеупорной окисью магния - залитая с одного конца и защитного чехла - завальцованной с одного конца трубки, выполненной из нержавеющей стали, соединенной с керамической клеммной колодкой (модель 305), с алюминиевой соединительной головкой формы A, B, AUZ, BUZ или другой формой головки -по требованию заказчика (модели 320, 321, 330) или клеммной платформой для подсоединения измерительного преобразователя (модель 306).

ТП модели MTE исполнение 325 конструктивно выполнен в виде измерительной вставки, вкрученной в корпус прямоугольной формы, и подключенной к клеммной коробке, расположенной на шине внутри корпуса.

ТП модели OFTE состоит из измерительной вставки поверхностного типа прямоугольной формы, выполненной из алюминия, нержавеющей стали или латуни и присоединительного кабеля с удлинительными проводами. Измерительная вставка может иметь крепежное отверстие для крепления к объекту или прикрепляться к поверхности при помощи специальных монтажных элементов.

ТП модели Т01 конструктивно выполнены в виде измерительной вставки цилиндрической формы в корпусе из нержавеющей стали или латуни с монтажным элементом байонетного типа с пружиной и присоединительного кабеля с удлинительными проводами.

ТП модели Т05 конструктивно выполнены из измерительной вставки цилиндрической формы, выполненной из нержавеющей стали или латуни с присоединенным монтажным хомутом и кабелем с пружиной для защиты кабеля от изгиба.

ТП моделей Т344А, Т344В, Т345А1, Т345А2, Т345В, Т354, Т370, Т372, Т374 конструктивно состоят из измерительной вставки и защитного чехла, соединенными с металлической клеммной головкой формы A, B, J или другой формой головки (по требованию заказчика), а также переходного элемента со штуцером, фланцем или приварной гильзой имеющими различные формы исполнения, или без него. Защитный чехол ТП моделей Т344А, Т344В, Т354, Т370, Т372, Т374 выполнен из нержавеющей стали. ТП моделей Т345А1, Т345А2, Т345В имеют двойной защитный чехол, изготовленный из керамики, и соединенный с защитной головкой с помощью крепежной металлической трубы.

ТП модели ТЕБ20 конструктивно выполнены в виде зонда с центрированным или наклонным наконечником, соединенного с ручкой-держателем, выполненной из нержавеющей стали или полимерных материалов.

Для всех моделей ТП предусмотрена возможность использовать измерительные преобразователи утвержденных типов (по заказу).

Защитная арматура и фланцы могут изготовляться из различных марок стали, латуни, или керамики C799/C610/C710 (для исполнений Т345А1, Т345А2, Т345В).

Пломбирование термопреобразователей не предусмотрено.

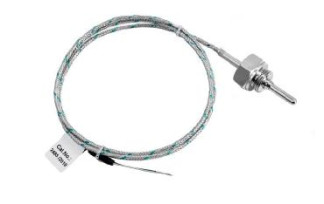

Фотографии общего вида ТП приведены на рисунках 1-16.

/j

i

325

321

330

Рисунок 5 - ТП модели MTE

Рисунок 13 - ТП модели Т370

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические характеристики преобразователей термоэлектрических серии ТЕ приведены в таблице 1.

Таблица 1

Пределы допускаемых

обозначение

НСХ

Класс

допуска

Диапазон измерений температуры, °С

отклонений ТЭДС ТП от НСХ, °С (где t - значение

измеряемой температуры, °С)

1

от -40 до +375 включ.

±1,5

св. +375 до +1000

±0,004 t

К

2

от -40 до +333 включ.

±2,5

св. +333 до +1200

±0,0075 t

3

от -200 до -167 включ.

±0,015 • |t|

св. -167 до +40

±2,5

1

от -40 до +375 включ.

±1,5

J

св. +375 до +750

±0,004 t

2

от -40 до +333 включ.

±2,5

св. от +333 до +750

±0,0075 t

1

от -40 до +125 включ.

±0,5

св. +125 до +350

±0,004 t

T

2

от -40 до +135 включ.

±1,0

св. +135 до +350

±0,0075 t

3

от -200 до -66 включ.

±0,015 • |t|

св. -66 до +40

±1

1

от -40 до +375 включ.

±1,5

св. +375 до +1000

±0,004 t

N

2

от -40 до +333 включ.

±2,5

св. +333 до +1200

±0,0075 t

3

от -200 до -167 включ.

±0,015 • |t|

св. -167 до +40

±2,5

1

от -40 до +375 включ.

±1,5

св. +375 до +800

±0,004 t

E

2

от -40 до +333 включ.

±2,5

св. +333 до +900

±0,0075 t

3

от -200 до -167 включ.

±0,015 • |t|

св. -167 до +40

±2,5

2

от +600 до +1700

±0,0025 t

В

3

от +600 до +800 включ.

±4

св. +800 до +1700

±0,005 t

1

от 0 до +1100 включ.

±1,0

S

св. +1100 до +1600

±[1+0,003(t-1100)]

2

от 0 до +600 включ.

±1,5

св. +600 до +1600

±0,0025 t

2

от -40 до +360 включ.

±2,5

L

св. +360 до +800

±0,7+0,005 t

3

от -200 до -100 включ.

±1,5+0,01 • |t|

св. -100 до +100

±2,5

Значения максимальной температуры применения ТП в зависимости от модели и типа НСХ приведены в таблице 2.

Основные технические характеристики преобразователей термоэлектрических серии ТЕ приведены в таблицах 3-4.

Условное

обозна

чение

НСХ

Класс

допуска

Максимальная температура применения ТП, °С

ESTE

НТЕ

МТЕ

ОБТЕ

Т01,

Т05

ТЕБ20

Т344А

Т344В

Т345А1

Т345А2

Т345В

Т354

Т370

Т372

Т374

301, 302, 303, 304, 305, 306, 310, 320, 321, 325, 330

K

1

600

600

1000

600

600

400

1000

1000

1000

1000

1000

1000

1000

800

800

2

600

600

1200

600

600

400

1200

1200

1200

1200

1200

1200

1200

800

800

J

1

600

600

750

600

600

400

750

750

-

-

-

750

750

750

750

2

600

600

750

600

600

400

750

750

-

-

-

750

750

750

750

Т

1

300

300

350

300

300

-

-

-

-

-

-

-

-

350

350

2

300

300

350

300

300

-

-

-

-

-

-

-

-

350

350

N

1

600

600

1000

600

600

-

1000

1000

1000

1000

1000

1000

1000

800

800

2

600

600

1200

600

600

-

1200

1200

1200

1200

1200

1200

1200

800

800

Е

1

600

-

800

600

600

-

-

-

-

-

-

-

-

800

800

2

600

-

900

600

600

-

-

-

-

-

-

-

-

800

800

B

2

-

-

1700

-

-

-

1700

1700

1700

1700

1700

-

-

800

800

3

-

-

1700

-

-

-

1700

1700

1700

1700

1700

-

-

800

800

S

1

-

-

1600

-

-

-

1600

1600

1600

1600

1600

-

-

800

800

2

-

-

1300

-

-

-

1300

1300

1300

1300

1300

-

-

800

800

L

2

-

600

-

-

-

400

800

800

-

-

-

800

800

-

-

3

-

100

-

-

-

100

100

100

-

-

-

100

100

-

-

Наименование

характеристики

Модель и исполнение ТГ

ESTE

HTE

MTE

301, 302, 303, 304, 305, 306, 310, 320, 321, 325, 330

OFTE

T01, T05

TEF20

T344A

T344B

Условное обозначение НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013)

K, J, T, N, E

K, J, T, N, L

K, J, T, N, E, B, S

K, J, T, N, E

K, J, L

K, J, N, B, S, L

Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха не более 80 %, МОм (при 100 В), не менее

1000

Длина монтажной части, мм

от 20 до 1000

от 10 до 500

от 20 до 20000

-

-

от 20 до 1000

от 100 до 2000

Диаметр измерительной вставки, мм

от 2 до 10

от 0,25 до 10

-

от 2 до 10

22

15

Г абаритные размеры корпуса ТП, мм*

-

2x4x40;

2x5,3x30;

6x6x45;

8x8x40

-

Масса, кг, не более

5,0

Рабочие условия эксплуатации:

-    температура окружающего среды, °С

-    относительная влажность воздуха, %, не более

от -55 до +80 95

Средний срок службы, лет, не менее

3

Средняя наработка до отказа, ч, не менее:

-    для ТП с НСХ типов K, L, J, T,

N, E

-    для ТП с НСХ типов S, B

40000

24000

Наименование

характеристики

Модель и исполнение ТП

T345A1

T345A2

T345B

Т354

Т370

Т372

Т374

Условное обозначение НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013)

K, N, B, S

K, J, N, L

K, J, T, N, E, B, S

Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха не более 80 %, МОм (при 100 В), не менее

1000

Длина монтажной части, мм

от 100 до 2000

от 20 до 2000

от 50 до 2000

от 140 до 1500

от 100 до 2000

Диаметр измерительной вставки, мм

15

24

10

от 3 до 24

от 6 до 15

от 18 до 50

Масса, кг, не более

5,0

Рабочие условия эксплуатации:

-    температура окружающего среды, °С

-    относительная влажность воздуха, %, не более

от -55 до +80 95

Средний срок службы, лет, не менее

3

Средняя наработка до отказа, ч, не менее:

-    для ТП с НСХ типов K, L, J, T,

N, E

-    для ТП с НСХ типов S, B

40000

24000

Примечание к таблицам 3,4:

- могут быть изменены по специальному заказу.

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом и/или на шильдик ТП.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Примечание

Преобразователь

термоэлектрический

Модель и исполнение - в соответствии с заказом

1 шт.

-

Паспорт (на русском языке)

-

1 экз.

-

Методика поверки

МП 207-008-2019

1 экз.

-

Защитная гильза

-

1 экз.

По

дополнительному

заказу

Комплект монтажных приспособлений

-

1 комплект

Поверка

осуществляется по документу МП 207-008-2019 «Преобразователи термоэлектрические серии ТЕ. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.04.2019 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Рабочие эталоны 1, 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрический эталонный ТППО (Регистрационный № 19254-10);

Рабочие эталоны 2, 3-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09).

Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) Регистрационный № 19736-11);

Термостаты жидкостные серии «ТЕРМОТЕСТ» (Регистрационный № 39300-08); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);

Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Калибратор температуры КТ-5 (Регистрационный № 65779-16);

Калибратор температуры эталонный КТ-1100 (Регистрационный № 26113-03); Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация фирмы-изготовителя «Н. Heinz MeBwiderstande GmbH», Германия
