| Номер в госреестре | 76109-19 |
| Наименование СИ | Измеритель поверхностной плотности покрытий радиоизотопный |
| Обозначение типа СИ | МТ-01М |
| Изготовитель | Инженерная школа неразрушающего контроля и безопасности ФГАОУ ВПО "Национальный исследовательский Томский политехнический университет", г.Томск |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель поверхностной плотности покрытий радиоизотопный МТ-01М (далее -измеритель) предназначен для измерений поверхностной плотности экранно-защитных покрытий (далее - ЭЗП) типов ТТП-Т, ЭЗМ-75 на основаниях из алюминия или углерод-углеродного композиционного материала.
Принцип действия измерителя основан на измерении интенсивности флуоресцентного излучения тяжелых элементов, входящих в ЭЗП, возбужденного первичным излучением радиоактивного изотопного источника.
Измеритель состоит из двух блоков: блока измерительного (далее - БИ), блока электронного (далее - БЭ) и персонального компьютера (далее - ПК).
В БИ радиоизотопный источник излучения через коллиматор рабочего пучка облучает контролируемую поверхность изделия. Возбуждённое в элементах покрытия характеристическое излучение через коллиматор входного пучка попадает на сцинтилляционный детектор. Выходящая с детектора последовательность электрических импульсов, амплитуда которых пропорциональна энергии зарегистрированных квантов излучения, усиливается предварительным усилителем и по соединительному кабелю поступает в БЭ на аналого-цифровой спектрометрический преобразователь (АЦП-USB-SK-B). Измеряется суммарное число импульсов в выбранных каналах измерителя. Информационным параметром является разность (n) между зарегистрированным за время измерения количеством квантов, рассеянных от комбинации подложка плюс покрытие (N1) и количеством квантов, рассеянных от подложки (N0).

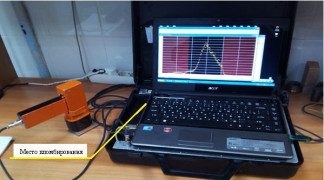

Общий вид измерителя, место пломбирования для защиты от несанкционированного доступа представлен на рисунке 1.
Программное обеспечение (далее - ПО) измерителя состоит из двух программ, работающих на персональном компьютере под управлением операционной системы Microsoft Windows 7: «SpectraLine» и «RadioIsotopeMater» («Расчет поверхностной плотности»). Программа «SpectraLine» выполняет следующие функции:
- управление АЦП-USB-BK-B;
- вычисление количества импульсов в каналах за время измерений;
- отображение результатов измерений количества импульсов в каналах за время измерений в графической и числовой формах.
Программа «RadioIsotopeMater» («Расчет поверхностной плотности») выполняет следующие функции:
- вычисление поверхностной плотности покрытий;
- отображение результатов измерений поверхностной плотности покрытий в числовой
форме.
Идентификационные данные ПО представлены в таблице 1. Метрологические характеристики измерителя нормированы с учетом ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | SpectraLine | «Расчет поверхностной плотности» |
| Номер версии (идентификационный номер) ПО | 1.3.1686 | - |
| Цифровой идентификатор ПО | 39618003F0C794183D81D7 FF94782DD0 | 350259FF3E6F12DFCAD106 8F06FC06E2 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений поверхностной плотности покрытий, мг/см2 | от 40 до 160 |
| Границы допускаемой относительной погрешности измерений (при доверительной вероятности P = 0,95), % | ± 10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Материал покрытия | ТТП-Т; ЭЗМ-75 |
| Материал основания | алюминий, углерод-углеродный композиционный материал |
| Площадь зоны измерений (диаметр), мм, не более | 30 |
| Время измерений, с | от 8 до 30 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа - относительная влажность воздуха при 30 °С и более низких температурах (без конденсации влаги), %, не более | от +15 до +25 от 84 до 106,7 75 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение питания переменного тока, В | от 187 до 242 |
| - частота, Гц | от 49 до 51 |
| Габаритные размеры БИ, мм, не более | |
| - высота | 50 |
| - ширина | 150 |
| - длина | 160 |
| Г абаритные размеры БЭ, мм, не более | |
| - высота | 120 |
| 350 | |
| - ширина | 410 |
| - длина | |
| Масса: | |
| - БИ, кг, не более | 2 |
| - БЭ, кг, не более | 10 |
| Средняя наработка на отказ, ч | 5000 |
| Средний срок службы, лет | 6 |
наносится на титульные листы эксплуатационной документации печатным способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель | МТ-01М | 1 шт. |
| Эквивалентные меры поверхностной плотности покрытий | - | 1 комплект |
| ЗИП | - | 1 комплект |
| Измеритель поверхностной плотности радиоизотопный МТ-01М. Паспорт | ЖТАБ 418300.018 ПС | 1 шт. |
| ГСИ. Измеритель поверхностной плотности радиоизотопный МТ-01М. Методика поверки | ЖТАБ 418300.018 МП | 1 экз. |
| Измеритель поверхностной плотности радиоизотопный МТ-01М. Руководство по эксплуатации | ЖТАБ 418300.018 РЭ | 1 экз. |
осуществляется по документу ЖТАБ 418300.018 МП «ГСИ. Измеритель поверхностной плотности радиоизотопный МТ-01М. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 20.12.2018 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по Приказу Росстандарта от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (мера длины штриховая).
Гири класса точности Е2 по ГОСТ OIML R 111-1-2009.
Весы лабораторные XP205 Analytical (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 30047-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к измерителю поверхностной плотности покрытий радиоизотопному МТ-01М
ГОСТ Р 8.612-2011 ГСИ. Государственная поверочная схема для средств измерений поверхностной плотности покрытий в диапазоне от 0,0001 до 1,000 кг/кв.м
ГОСТ 18061-90 Толщиномеры радиоизотопные. Общие технические условия
