Полуприцепы-цистерны ППЦ-36 и ППЦ-38, 76115-19

Назначение

Полуприцепы-цистерны ППЦ-36 и ППЦ-38 (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.

Описание

Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ППЦ представляют собой алюминиевую сварную цистерну, имеющую чемоданообразную или эллиптическую или цилиндрическую форму. ППЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. Внутри секций могут быть перегородки-волнорезы, которые служат для уменьшения ударных нагрузок при изменении скорости движения. Каждая секция является мерой полной вместимости и оборудована заливной горловиной круглой формы. Указатель уровня налива из металлического уголка находится в полости цистерны.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

-    крышку горловины с заливным люком и дыхательным клапаном;

-    технологические трубопроводы;

-    клапан донный;

-    кран шаровой и/или API адаптер;

-    рукава напорно-всасывающие;

По дополнительному заказу ППЦ может быть оборудована:

-    ограничителем уровня;

-    оптическим датчиком верхнего уровня;

-    насосом;

-    датчиком нижнего уровня.

На боковых сторонах и сзади ППЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

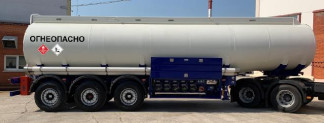

Общий вид ППЦ представлен на рисунке 1.

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлена на рисунке 2.

Заклепка для нанесения знака лоеерки

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку методом гравировки и на титульный лист руководства по эксплуатации и формуляра печатным способом.

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

Комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13), пределы допускаемой относительной погрешности измерений объема жидкости ±0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива и на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (Часть 3)

ТУ 4521-030-43246467-2013 Полуприцепы-цистерны типа ППЦ для транспортирования светлых нефтепродуктов
