| Номер в госреестре | 76120-19 |
| Наименование СИ | ЯМР-спектрометры |
| Обозначение типа СИ | Spinsolve |
| Изготовитель | "Magritek GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 13.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ЯМР-спектрометры Spinsolve (далее - ЯМР-спектрометры) предназначены для измерения параметров ЯМР-спектра веществ и материалов при проведении научных и аналитических исследований (качественных и количественных) в области химии, физики, биологии, материаловедения.
Принцип действия ЯМР-спектрометра основан на явлении поглощения энергии высокочастотного электромагнитного поля ядрами атомов, имеющими отличный от нуля магнитный момент. Сигналы ЯМР отображаются в виде спектра и анализируются по двум параметрам - частоте и интенсивности. Анализ частот дает качественную информацию о локальном окружении атома. Интегральная интенсивность сигнала дает количественную информацию о химической структуре. Количественный анализ проб проводят с использованием градуировочных зависимостей, построенных по стандартным образцам состава.
ЯМР-спектрометр состоит из магнита и сопутствующей электроники, которые объединены в едином корпусе: магнит постоянного поля цилиндрической формы с отверстием вдоль оси; система термостабилизации корпуса с вентиляторами охлаждения; двухканальный частотный генератор; встроенная система температурной стабилизации и контроля для магнита; USB-порт.
ЯМР-спектрометры выпускаются в двух модификациях - Spinsolve 60 Carbon и Spinsolve 80 Carbon, которые отличаются значениями индукции магнитного поля.

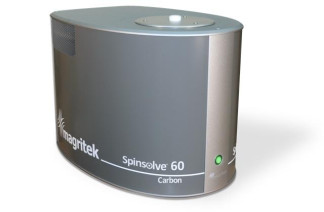

Общий вид ЯМР-спектрометров представлен на рисунках 1 и 2. Пломбировка ЯМР-спектрометров не осуществляется.
Рисунок 2 - Общий вид ЯМР-спектрометра Spinsolve, модификация Spinsolve 80 Carbon
Идентификационные данные программного обеспечения (ПО) ЯМР-спектрометра приведены в таблице 1.
Уровень защиты ПО анализаторов «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено изготовителем при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Spinsolve |
| Номер версии (идентификационный номер) ПО | не ниже 1.15.4 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Spinsolve 60 Carbon Spinsolve 80 Carbon | |
| Разрешение на ядрах 1Н на образце СО-11), Гц, не более | 0,6 |
| Отношение сигнал/шум на ядрах 1Н на СО-11), не менее | 5000:1 |
| Предел допускаемого относительного среднего квадратического отклонения общего интегрального сигнала на ядрах 1Н на образце СО-11), % | 5 |
| 1) СО-1 - раствор хлороформа в дейтерированном ацетоне с массовой долей 20 %, приготовленный из ГСО 7288-96. | |
Spinsolve 60 Carbon Spinsolve 80 Carbon
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Индукция магнитного поля встроенного постоянного магнита, Тл
400
430
580
1,5
2,0
Масса, кг, не более
60,0
72,5
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- скорость изменения температуры окружающего воздуха, °С/ч, не более_
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц_
Средний срок службы, лет
от +20 до +25 от 20 до 85
0,5
220±10 от 49 до 51
10
наносится на лицевую панель ЯМР-спектрометра методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование изделия и его обозначение | Обозначение | Количество |
| ЯМР-спектрометр Spinsolve | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 49-223-2019 | 1 экз. |
| USB-кабель | - | 1 шт. |
| Карта памяти USB с программным обеспечением | - | 1 шт. |
| Прободержатель | - | 2 шт. |
| Индикатор уровня пробы | - | 1 шт. |
| Кабель электропитания | - | 1 шт. |
| Ампула с раствором H2O в Б2О с массовой долей 10 % | - | 1 шт. |
осуществляется по документу МП 49-223-2019 «ГСИ. «ЯМР-спектрометры Spinsolve. Методика поверки», утвержденному ФГУП «УНИИМ» 19.07.2019 г.
Основные средства поверки:
- стандартный образец хлороформа (ГСО 7288-96), молярная доля хлороформа от 99,70 % до 99,98 %, границы допускаемого значения абсолютной погрешности аттестованного значения СО ±0,06 % при доверительной вероятности 0,95.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя Magritek GmbH, Германия.
