Трансформаторы напряжения UMZ 12-1, 76121-19

76121-19
Трансформаторы напряжения UMZ 12-1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в сетях до 35 кВ.
Карточка СИ
Номер в госреестре 76121-19
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ UMZ 12-1
Изготовитель "ZWAR", Польша
Год регистрации 2019
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения UMZ 12-1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в сетях до 35 кВ.

Описание

Трансформаторы представляют собой однофазные трансформаторы в литой изоляции, выполненной из эпоксидного компаунда литьем под давлением. У трансформатора имеется один изолированный заземленный полюс. Сердечник трансформатора заземлен.

Корпус трансформатора и клеммная коробка, к которой подключены выводы вторичных обмоток, закреплены на стальной плите, служащей основанием трансформатора. В основании имеются четыре отверстия для закрепления трансформатора. Крышка контактной коробки может быть опломбирована. Предназначены для внутренней установки.

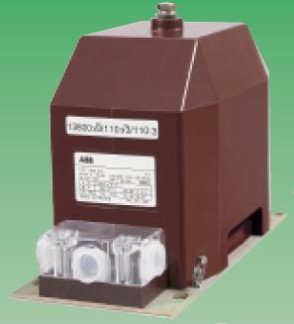

Внешний вид трансформатора представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Характеристика

Значения

Класс напряжения, кВ

6

Номинальное напряжение первичной обмотки, В

6000/V3

Номинальное напряжение вторичных обмоток, В

-    а-n

-    da-dn

100/V3

100/3

Класс точности вторичных обмоток

-    а-n

-    da-dn

1,0

3,0

Наибольшее рабочее напряжение, кВ

7,2

Значения номинальных мощностей вторичных обмоток, В-А

-    а-n

-    da-dn

100

30

Номинальная частота, Гц

50

Масса, кг, не более,

28

Г абаритные размеры, мм, не более,

350x230x178

Климатическое исполнение по ГОСТ 15150-69 в диапазоне от -25 до +40 °С

У3

Знак утверждения типа

наносится на паспорт типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения (зав. №№ 95/3833, 95/3836, 95/3837, 95/3839, 95/3841, 95/3843)

UMZ 12-1

6 шт.

Паспорт

-

6 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    эталон 2-го разряда по ГОСТ Р 8.746-2011;

-    прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;

-    магазин нагрузок МР 3025, регистрационный номер в Федеральном информационном фонде 22808-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам напряжения UMZ 12-1

ГОСТ Р 8.746-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ» ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»

Зарегистрировано поверок 6
Поверителей 1
Актуальность данных 21.11.2024
76121-19
Номер в ГРСИ РФ:
76121-19
Производитель / заявитель:
"ZWAR", Польша
Год регистрации:
2019
