| Номер в госреестре | 76125-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TPU 43.13 |
| Изготовитель | "ABB AB, High Voltage Products", Швеция |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока TPU 43.13 (далее - трансформаторы) предназначены для преобразования тока и передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии в электрических цепях переменного тока в комплектных распределительных устройствах в сетях до 35 кВ.
Трансформаторы являются однофазными, одноступенчатыми, опорного типа с литой изоляцией, выполненной на основе эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов, подключение осуществляется с помощью болтов. Выводы вторичных обмоток помещены в литую коробку вторичных зажимов с пластмассовой, пломбируемой крышкой. Трансформаторы монтируются в любом положении и крепятся с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов.

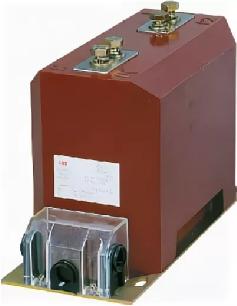

Общий вид трансформаторов представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 12 |
| Номинальный первичный ток, А | 1250 |
| Номинальный вторичный ток, А | 1 |
| Класс точности обмоток: | |
| - для измерения; | 0,5 |
| - для защиты | 5Р |
| Номинальная вторичная нагрузка, В А: | |
| - для измерения; | 5 |
| - для защиты | 10 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 35 |
| Габаритные размеры, мм | |
| - высота | 220 |
| - ширина | 148 |
| - длина | 335 |
| Средний срок службы, лет | 25 |
| Климатическое исполнение по ГОСТ 15150-69 | У2, У3, Т3 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока (зав. №№ 5103010638, 5103010639, 5103010640, 5103010644, 5103010645, 5103010646, 5103010647, 5103010648, 5103010649, 5103010650, 5103010651, 5103010652) | TPU 43.13 | 12 шт. |
| Паспорт | - | 12 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (регистрационный № 19457-00));
- прибор сравнения КНТ-05 (регистрационный № 37854-08);
- магазин нагрузок МР 3025 (регистрационный № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока TPU 43.13
ГОСТ 8.217-2003. ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
