| Номер в госреестре | 76131-19 |
| Наименование СИ | Аппаратура виброизмерительная |
| Обозначение типа СИ | "Аксиома" |
| Изготовитель | Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 13.09.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура виброизмерительная "Аксиома" (далее аппаратура) предназначена для измерений среднеквадратического значения виброускорения по трём взаимно ортогональным осям X, Y, Z и накопления измерительной информации в съёмной карте памяти с целью дальнейшей обработки, анализа и хранения.
Аппаратура представляет собой виброметр регистрирующий трёхосевой, преобразующий измеряемое по трём взаимно ортогональным осям X, Y, Z среднеквадратическое значение виброускорения в пропорциональные электрические сигналы. Оцифрованные встроенным аналого-цифровым преобразователем значения виброускорения записываются на съёмную карту памяти формата SD.
Конструктивно аппаратура представляет собой корпус из алюминиевого сплава с расположенными снаружи кнопкой включения/выключения, светодиодными индикаторами перегрузки, слотом съёмной карты памяти, сервисными разъёмами. Внутри корпуса расположена печатная плата с трёхосевым акселерометром, электронные схемы обработки сигнала и аккумуляторная батарея. Аппаратура применяется для мониторинга состояния путевой инфраструктуры, оценке плавности хода подвижных единиц и комфортабельности езды пассажиров железнодорожного транспорта.

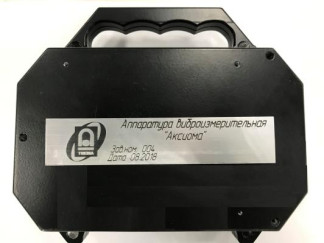

Общий вид средства измерений представлен на рисунке 1.
Программное обеспечение (далее - ПО) состоит из двух частей: встроенной и интерфейсной. Встроенная часть в виде прошивки микроконтроллера метрологически значимая, предназначена для обеспечения измерений, синхронизации и первичной обработки цифрового сигнала. Интерфейсная часть ПО установлена на компьютере и служит для обработки, визуализации и хранения данных.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой аппаратуры и процессом измерений.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблицах 1 -2.
| Таблица 1 - Идентификационные данные встроенного | ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Aksioma firmware |
| Номер версии (идентификационный номер) ПО | 3.0 (не ниже) |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные интерфейсного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TRACK ICAR |
| Номер версии (идентификационный номер) ПО | 2.12 (не ниже) |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Диапазон или значение характеристики |
| Диапазон измерений СКЗ виброускорения: - по оси Z, м/с2 - по осям X, Y, м/с | от 0,1 до 10 от 0,1 до 12 |
| Пределы допускаемой приведённой к верхнему пределу измерений погрешности измерений виброускорения по осям X, Y, Z, % | ±5 |
| Диапазон частот измеряемых ускорений, Гц | от 0,5 до 80 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Диапазон или значение характеристики |
| Напряжение постоянного тока встроенной аккумуляторной батареи, В | 3,7 |
| Потребляемая мощность, В А, не более | 1,0 |
| Условия эксплуатации: диапазон рабочих температур, °С | от 0 до +45 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 220 х 170 х 60 |
| Масса, кг, не более | 1,5 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура виброизмерительная | «Аксиома» | 1 экз. |
| Комплект кабелей* | - | 1 компл. |
| Руководство по эксплуатации | ВДМА.663500.199 РЭ | 1 экз. |
| Методика поверки | МП 204/3-08-2019 | 1 экз. |
Примечание: *в зависимости от комплекта поставки
осуществляется по документу МП 204/3-08-2019 «Аппаратура виброизмерительная «Аксиома». Методика поверки», утвержденному ФГУП «ВНИИМС» 10 января 2019 г.
Основное средство поверки: поверочная вибрационная установка 2-го разряда в соответствии с Г осударственной поверочной схемой для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утверждённой Приказом Росстандарта № 2772 от 27.12.2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утверждённая Приказом Росстандарта № 2772 от 27.12.2018 г.
Аппаратура виброизмерительная «Аксиома». Технические условия. ВДМА.663500.199
ТУ
