| Номер в госреестре | 76132-19 |
| Наименование СИ | Системы измерений передачи данных |
| Обозначение типа СИ | Router 8801 |
| Изготовитель | "Ericsson AB", Швеция |
| Год регистрации | 2019 |
| Срок свидетельства | 13.09.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений передачи данных Router 8801 (далее по тексту - СИПД), предназначены для измерений длительности сеанса связи и количества (объема) информации при передаче данных, с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
Принцип действия СИПД основан на формировании учетных файлов сеансов передачи/приема данных с последующим учетом трафика по каждому IP-адресу.
СИПД является виртуальной (функциональной) системой измерений передачи данных оборудования с измерительными функциями, реализованного на мультисервисном пограничном маршрутизаторе Router 8801, версия ПО 18, производства Ericsson AB, Швеция.
Оборудование предназначено для применения в транспортной сети, на границе или в ядре сетей IP в качестве оборудования коммутации и маршрутизации пакетов информации, а также управления пользовательскими сессиями сетей передачи данных.
СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование выполнено в стандартном корпусе, установленном в телекоммуникационном шкафу (стойке). Корпус блокируется от несанкционированного доступа, с помощью пломбировочной чашки под винт. Доступ к серверу возможен только после нарушения пломбы.
Общий вид оборудования представлен на рисунке 1.
Место блокировки сервера от несанкционированного доступа выделено о на рисунке 2.
.. „ „ г „ Рисунок 2 - Место блокировки сервера от

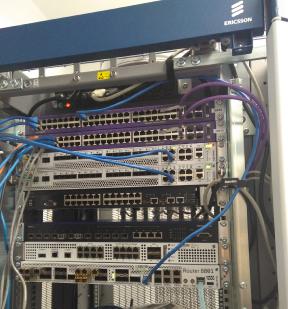

Рисунок 1 - Внешний вид оборудования в стойке
Программное обеспечение (ПО) встроенное, версии ПО 18, управляет функционированием оборудования.
По уровню защиты ПО СИ - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IP Operating System (IPOS) |
| Номер версии (идентификационный номер) ПО | 18 |
| Цифровой идентификатор ПО | IPOS 18 |
ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.
Конструкция оборудования исключает возможность несанкционированного влияния на ПО (метрологически значимую часть ПО) и измерительную информацию.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерения объемов (количества) информации, в диапазоне от 10 байт до 100 Мбайт, байт | ±1 |
| Пределы допускаемой абсолютной погрешности измерений длительности сеанса связи при передаче объемов (количества) информации, в диапазоне от 1 до 3600 с, с | ±1 |
| Вероятность неправильного представления исходных данных для тарификации, не более | 0,0001 |
наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| СИПД в составе мультисервисного пограничного маршрутизатора Router 8801 | - | 1 шт. |
| Руководство по эксплуатации | 5295-023 -29420846-2019РЭ | 1 экз. |
| Методика поверки | 5295-023 -29420846-2019МП | 1 экз. |
осуществляется по документу 5295-023-29420846-2019МП «Системы измерений передачи данных Router 8801 Методика поверки», утвержденному ООО «НТЦ СОТСБИ» 30 июля 2019 г. Основное средство поверки:
Формирователь - измеритель соединений универсальный СИГМА, регистрационный номер в Федеральном информационном фонде № 61022-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Приказ Минкомсвязи РФ от 23.07.2015 № 277 «Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций (далее Минкомсвязи) Российской Федерации»
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621
Техническая и эксплуатационная документация производителя
