| Номер в госреестре | 76140-19 |
| Наименование СИ | Счетчики электрической энергии статические |
| Обозначение типа СИ | Милур 307 |
| Изготовитель | Общество с ограниченной ответственностью «Милур Интеллектуальные Системы» (ООО «Милур ИС»), г. Москва, г. Зеленоград; Акционерное общество «Пензенское производственное объединение «Электроприбор» (АО «ПО «Электроприбор»), г. Пенза; Акционерное общество « |
| Год регистрации | 2019 |
| Срок свидетельства | 13.09.2029 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики электрической энергии статические Милур 307 (далее - счётчики) предназначены для измерений и учёта электрической активной и реактивной энергии прямого и обратного направлений в трехфазных трех- и четырехпроводных сетях переменного тока с номинальным фазным/линейным напряжением 3*57,7/100 В или 3*230/400 В и частотой 50 Гц в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23 - 2012, а также измерений показателей качества электрической энергии согласно ГОСТ 32144-2013: положительного и отрицательного отклонения напряжения, отклонения основной частоты напряжения, длительности провала и прерывания напряжения, длительности перенапряжения, глубины провала напряжения, величины перенапряжения.
Принцип действия счётчиков основан на учете информации, получаемой с импульсных выходов высокопроизводительного специализированного микроконтроллера - измерителя электрической энергии К19896ВЕ21. В качестве датчиков тока в счетчиках используются трансформаторы тока, включенные последовательно в цепь тока по каждой фазе (три измерительных элемента). В качестве датчиков напряжения используются резистивные делители, включенные в параллельные цепи напряжения. Микроконтроллер реализует управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода микроконтроллера. Счётчики измеряют количество протекающей через него электрической энергии путём перемножения измеренных ими мгновенных значений напряжения и тока с последующим накоплением результата.
Счётчики имеют встроенные часы реального времени и предназначены для организации многотарифного дифференцированного учета по времени суток. Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора, который определяет номер текущего тарифа по указанным в тарифном расписании временным зонам в пределах суток. Максимальное число тарифов - восемь, число тарифных зон - шестнадцать.
Коррекция (синхронизация) времени осуществляется как вручную, так и автоматически.
В качестве счётного механизма в счетчиках используется жидкокристаллический индикатор (далее - ЖКИ), отображающий режим работы и значения параметров. У счетчиков наружной установки ЖКИ находится в отдельном блоке индикации, представляющем собой переносной пульт управления счетчиком. Визуализация рабочего состояния осуществляется посредством светодиодов импульсных выходов и обновления информации на ЖКИ.
Счетчики имеют функцию дистанционного отключения (ограничения)/включения нагрузки посредством внешней команды по любому из интерфейсов связи, а также самостоятельно, согласно выбранной логике работы. В зависимости от модификации устройство отключения (ограничения)/включения нагрузки может быть как внутренним, так и внешним.
Счетчики имеют возможность фиксировать воздействие сверхнормативного магнитного
поля.
Счетчики с расширенным функционалом позволяют настраивать порог срабатывания события воздействия сверхнормативного магнитного поля, а также изменения температуры внутри корпуса. Измеренные счетчиками данные и события записываются в энергонезависимую память.
Счетчики поддерживают следующие интерфейсы связи, в зависимости от модификации: оптический порт (основной интерфейс, присутствует во всех исполнениях), RS-485, RF433, RF868, Lora RF868, RF2400, PLC, PLC.G3, GSM, Ethernet.
Счетчики обеспечивают регистрацию и хранение в энергонезависимой памяти следующей информации:
- значения учтенной активной и реактивной энергии прямого и обратного направлений, накопленной нарастающим итогом с момента изготовления суммарно и по каждому тарифу (до восьми);
- приращение активной и реактивной электроэнергии (прием, отдача) за 60-ти минутные интервалы времени, глубина хранения 246 суток;
- формирование профиля мощности нагрузки прямого и обратного направлений с программируемым интервалом временем интегрирования, в диапазоне от 1 до 60 минут (с шагом 1 минута), глубина хранения 246 суток при 60-минутном интервале;
- значения активной и реактивной электроэнергии с нарастающим итогом суммарно и раздельно по тарифам за сутки, глубина хранения не менее 123 суток;
- значения активной и реактивной электроэнергии (прием, отдача) на текущий месяц и на начало предыдущих 36 месяцев;
- значения активной и реактивной электроэнергии (прием, отдача) за текущий год и предыдущие два года (на начало года);
- значения активной и реактивной электроэнергии (прием, отдача) за прошедший месяц, глубина хранения - 36 месяцев;
- калибровочный коэффициент часов реального времени;
- годовое тарифное расписание и исключительные (праздничные) дни;
- модификация и серийный (заводской) номер счетчика;
- серийный номер узла печатного;
- номер версии (идентификационный номер) программного обеспечения.
В процессе эксплуатации счетчики обеспечивают ведение следующих журналов, в зависимости от модификации:
- события, относящиеся к напряжениям;
- события, относящиеся к токам;
- события включения/выключения счетчика, коммутации реле нагрузки;
- события программирования параметров счетчика (коррекция данных);
- события внешних воздействий;
- коммуникационные события;
- события контроля доступа;
- события диагностики и инициализации;
- события по превышению реактивной мощности (тангенс сети);
- события параметров качества сети;
- состояний дискретных входов и выходов;
- события телесигнализации.
Счётчики могут эксплуатироваться автономно или в автоматизированной системе сбора данных о потребляемой электрической энергии.
Счётчики состоят из следующих узлов:
- корпус;
- клеммные колодки (силовая - для подключения сети, слаботочных - для подключения внешнего источника питания, импульсных выходов, дополнительный интерфейсов);
- клеммные прозрачные крышки;
- прозрачная крышка корпуса;
- измерительный модуль;
- дополнительные интерфейсные модули.
Счётчики в корпусах SPLIT для наружной установки имеют модульную конструкцию и состоят из блока счётчика, который устанавливается на опоре линии электропередачи или непосредственно на внешнюю стену помещения, и блока индикации переносной конструкции, связь которого с блоком счетчика осуществляется по радиоканалу.
В счетчиках предусмотрена возможность замены внутреннего источника питания без нарушения поверительных клейм.
Степень защиты счетчиков от проникновения пыли и воды IP51 (для счетчиков, устанавливаемых внутри помещений) или IP54 (для счетчиков наружной установки) в соответствии с ГОСТ 14254. Счетчики с уменьшенными клеммными и интерфейсными крышками требуют дополнительной защиты от прямого попадания воды. Крышки всех исполнений являются прозрачными.
Класс характеристик процесса измерений показателей качества электроэнергии счетчиков соответствует классу S согласно ГОСТ 30804.4.30-2013.
Счетчики имеют несколько модификаций, отличающихся конструкцией корпуса, вариантом подключения к сети (непосредственного подключения или включаемых через трансформаторы), базовым (номинальным) током, максимальным током, классом точности, постоянной счетчика, наличием и типом интерфейсов связи, наличием или отсутствием встроенного реле отключения (ограничения)/включения нагрузки.
Структура условного обозначения счетчиков:
Милур 307 HD □- Ш HD 1 2 3 4 5 6 7 8
1 - Тип счетчика
2 - Функционал:
□ - стандартный функционал;
S - расширенный функционал^.
3 - Базовый или номинальный (максимальный) ток; класс точности по активной/реактивной энергии:
1 - 5 (10) А; 0,2S/0,5;
5 - 5 (100) А; 0,5S/1;
6 - 5 (100) А; 0,5S/1.
4 - Номинальное напряжение:
1 - 3x57,7/100 В;
2 - 3x230 /400 В.
5 - Наличие дополнительных интерфейсных модулей1:
E - Ethernet;
F - радиоинтерфейс 868 МГц;
G - GSM;
M - радиоинтерфейс 2400 МГц;
P - PLC;
R - RS-485;
U - универсальный проводной интерфейс;
V - радиоинтерфейс Lora 868 МГц;
X - PLC.G3;
Z - радиоинтерфейс 433 МГц.
6 - Тип корпуса, температура:
1 - 9мТН35, от минус 40 до плюс 70 °С;
2 - 10м, от минус 40 до плюс 70 °С;
3 - SPLIT:
Блок измерительный: от минус 50 до плюс 70 °С;
Блок индикации: от минус 10 до плюс 40 °С.
7 - Клеммные крышки (только для 9мТН35):
- стандартные;
L - уменьшенные.
8 - Встроенное устройство отключения (ограничения)/включения нагрузки:
- отсутствует;
D - присутствует.

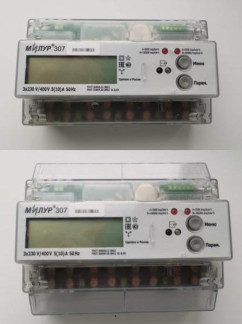

Общий вид счётчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
Кроме механического пломбирования в счетчиках предусмотрено электронное пломбирование клеммных крышек и корпуса (в счетчиках с расширенным функционалом). У счетчиков с расширенным функционалом электронные пломбы являются энергонезависимыми от внешнего питания счетчика.
б) счетчики в корпусе 10м
Пломба службы контроля качества изготовителя
г) блок индикации Милур Т
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места
нанесения знака поверки
Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки. Метрологические характеристики нормированы с учетом влияния ПО.
Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен двумя уровнями доступа с устанавливаемыми паролями. ПО осуществляет ежесуточную самодиагностику счетчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Milur307.bin |
| Номер версии (идентификационный номер ПО), не ниже | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип включения цепей напряжения | непосредственное или трансформаторное |
| Тип включения цепей тока | непосредственное или трансформаторное |
| Класс точности при измерении активной электрической энергии для счетчиков со стандартным функционалом | 0,2S (ГОСТ 31819.22-2012) 0,5S* |
| Наименование характеристики | Значение |
| Пределы допускаемых погрешностей измерений активной электрической энергии и мощности для счетчиков классов точности 0,2S и 0,5S с расширенным функционалом | таблицы 3-20 |
| Класс точности при измерении реактивной электрической энергии для счетчиков со стандартным функционалом | 0,5* 1 (ГОСТ 31819.23-2012) |
| Пределы допускаемых погрешностей измерений реактивной электрической энергии и мощности для счетчиков классов точности 0,5 и 1 с расширенным функционалом | таблицы 3-20 |
| Постоянная счетчика в основном режиме/в режиме поверки, имп./ кВт-ч (импульсный выход активной энергии): - счетчики непосредственного включения - счетчики трансформаторного включения 230/400 В - счетчики трансформаторного включения 57,7/100 В** | 500/10000 5000/100000 5000/400000 |
| Постоянная счетчика в основном режиме/в режиме поверки, имп./квар-ч (импульсный выход реактивной энергии): - счетчики непосредственного включения - счетчики трансформаторного включения 230/400 В - счетчики трансформаторного включения 57,7/100 В** | 500/10000 5000/100000 5000/400000 |
| Номинальное фазное/линейное напряжение Цф.ном/ил.ном, В | 3x230/400 3x57,7/100 |
| У становленный рабочий диапазон напряжения, В | от 0,8'иф.ном до 1,2'иф.ном |
| Расширенный рабочий диапазон напряжения, В | от 0,8'иф.ном до 1,3'иф.ном |
| Предельный рабочий диапазон напряжения, В | от 0 до 1,3'иф.ном |
| Базовый ток /б, А | 5 |
| Номинальный ток /ном, А | 5 |
| Максимальный ток /макс, А: - для счетчиков непосредственного включения - для счетчиков трансформаторного включения | 100 10 |
| Номинальная частота сети _/ном, Гц | 50 |
| Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В** - для счетчиков с номинальным фазным напряжением 230 В - для счетчиков с номинальным фазным напряжением 57,7 В | от 0,3'иф.ном до 1,3 иф.ном от 0,8'иф.ном до 1,5'иф.ном |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, %** | ±0,5 |
| Средний температурный коэффициент при измерении среднеквадратических значений фазного напряжения переменного тока в диапазоне рабочих температур, %/°С** | ±0,05 |
| Диапазон измерений среднеквадратических значений линейного (межфазного) напряжения переменного тока, В** - для счетчиков с номинальным линейным напряжением 400 В - для счетчиков с номинальным линейным напряжением 100 В | от 0,3'ил.ном до 1,3'ил.ном от 0,8'ил.ном до 1,5 ил.ном |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений линейного (межфазного) напряжения переменного тока, %** | ±1 |
| Наименование характеристики | Значение |
| Средний температурный коэффициент при измерении среднеквадратических значений линейного (межфазного) напряжения переменного тока в диапазоне рабочих температур, %/°С** | ±0,05 |
| Диапазон измерений отрицательного отклонения напряжения 5UH, %**: - для счетчиков с номинальным фазным напряжением 230 В - для счетчиков с номинальным фазным напряжением 57,7 В | от 0 до 70 от 0 до 20 |
| Пределы допускаемой основной относительной погрешности измерений отрицательного отклонения напряжения, %** | ±0,5 |
| Средний температурный коэффициент при измерении отрицательного отклонения напряжения в диапазоне рабочих температур, %/°С** | ±0,05 |
| Диапазон измерений положительного отклонения напряжения 5U(+), %** - для счетчиков с номинальным фазным напряжением 230 В - для счетчиков с номинальным фазным напряжением 57,7 В | от 0 до 30 от 0 до 50 |
| Пределы допускаемой основной относительной погрешности измерений положительного отклонения напряжения, %** | ±0,5 |
| Средний температурный коэффициент при измерении положительного отклонения напряжения в диапазоне рабочих температур, %/°С** | ±0,05 |
| Диапазон измерений среднеквадратических значений силы переменного тока, А** | от 0,01 •/ном/б до 1,1 •/макс |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений силы переменного тока, %** | ±1,0 |
| Средний температурный коэффициент при измерении среднеквадратических значений силы переменного тока в диапазоне рабочих температур, %/°С** | ±0,05 |
| Диапазон измерений частоты переменного тока / Гц** | от 42,5 до 57,5 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц** | ±0,05 |
| Средний температурный коэффициент при измерении частоты переменного тока в диапазоне рабочих температур, Гц/°С** | ±0,0007 |
| Диапазон измерений отклонения основной частоты напряжения электропитания Д/, Гц** | от -7,5 до +7,5 |
| Пределы допускаемой основной абсолютной погрешности измерений отклонения основной частоты напряжения электропитания, Гц** | ±0,05 |
| Средний температурный коэффициент при измерении отклонения основной частоты напряжения электропитания в диапазоне рабочих температур, Гц/°С** | ±0,0007 |
| Диапазон измерений коэффициента мощности cos9** | от -1 до +1 |
| Пределы допускаемой основной относительной погрешности измерений коэффициента мощности cos9, %** | ±3 |
| Средний температурный коэффициент при измерении коэффициента мощности cos9 в диапазоне рабочих температур, %/°С** | ±0,05 |
| Диапазон измерений коэффициента sin9** | от -1 до +1 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности измерений коэффициента sin9, %** | ±3 |
| Средний температурный коэффициент при измерении коэффициента sin9 в диапазоне рабочих температур, %/°С** | ±0,05 |
| Диапазон измерений коэффициента tg9, %** | от -57,29 до +57,29 |
| Пределы допускаемой основной относительной погрешности измерений коэффициента tg9, %** | ±3 |
| Средний температурный коэффициент при измерении коэффициента tg9 в диапазоне рабочих температур, %/°С** | ±0,05 |
| Диапазон измерений полной мощности S, В-А** | 0,8'Цф.ном < U < 1,3'Цф.ном 0,01 •/ном/б ^ I ^ 1,1 •/макс |
| Пределы допускаемой основной относительной погрешности измерений полной мощности, %** - счетчики непосредственного включения - счетчики трансформаторного включения | ±1,5 ±1,0 |
| Средний температурный коэффициент при измерении полной мощности в диапазоне рабочих температур, %/°С** | таблица 21 |
| Диапазон измерений длительности перенапряжения Д^пери, с** | от 0,04 до 120 |
| Пределы допускаемой основной абсолютной погрешности измерений длительности перенапряжения, с** | ±0,02 |
| Средний температурный коэффициент при измерении длительности перенапряжения в диапазоне рабочих температур, с/°С** | ±0,0003 |
| Диапазон измерений перенапряжения 5ипер, % от Цф.ном** - для счетчиков с номинальным фазным напряжением 230 В - для счетчиков с номинальным фазным напряжением 57,7 В | от 0 до 30 от 0 до 50 |
| Пределы допускаемой основной относительной погрешности измерений перенапряжения, %** | ±0,5 |
| Средний температурный коэффициент при измерении перенапряжения в диапазоне рабочих температур, %/°С** | ±0,05 |
| Диапазон измерений глубины провала напряжения 5ип, %** - для счетчиков с номинальным фазным напряжением 230 В - для счетчиков с номинальным фазным напряжением 57,7 В | от 0 до 70 от 0 до 20 |
| Пределы допускаемой основной относительной погрешности измерений глубины провала напряжения, %** | ±0,5 |
| Средний температурный коэффициент при измерении глубины провала напряжения в диапазоне рабочих температур, %/°С** | ±0,05 |
| Диапазон измерений длительности провала напряжения Д^пи, с** | от 0,04 до 120 |
| Пределы допускаемой основной абсолютной погрешности измерений длительности провала напряжения, с** | ±0,02 |
| Средний температурный коэффициент при измерении длительности провала напряжения в диапазоне рабочих температур, с/°С** | ±0,0003 |
| Диапазон измерений длительности прерывания напряжения Д^при, с** | от 0,04 до 4-104 |
| Пределы допускаемой основной абсолютной погрешности измерений длительности прерывания напряжения, с** | ±0,02 |
| Наименование характеристики | Значение |
| Средний температурный коэффициент при измерении длительности прерывания напряжения в диапазоне рабочих температур, с/°С** | ±0,0003 |
| Диапазон измерений среднеквадратических значений напряжений прямой U(1), обратной U(2) и нулевой U(0) последовательностей, %** | от 0,8" ^/ф.ном до 1,31 ^/ф.ном |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений напряжений прямой U(1), обратной U(2) и нулевой U(0) последовательностей, %** | ±0,5 |
| Средний температурный коэффициент при измерении среднеквадратических значений напряжений прямой U(1), обратной U(2) и нулевой U(0) последовательностей в диапазоне рабочих температур, %/°С** | ±0,05 |
| Диапазон измерений коэффициентов несимметрии напряжения по обратной K2(u) и по нулевой K0(u) последовательностям, %** | от 0 до 10 |
| Пределы допускаемой основной абсолютной погрешности измерений коэффициентов несимметрии напряжения по обратной K2(U) и по нулевой K0(U) последовательностям, %** | ±0,5 |
| Средний температурный коэффициент при измерении коэффициентов несимметрии напряжения по обратной K2(U) и по нулевой K0(U) последовательностям в диапазоне рабочих температур, %/°С** | ±0,05 |
| Стартовый ток (чувствительность), А, не более: - по активной энергии: - класс точности 0,5S (непосредственное включение) - класс точности 0,2S (трансформаторное включение) - по реактивной энергии: - класс точности 1 (непосредственное включение) - класс точности 0,5 (трансформаторное включение) | 0,005 0,005 0,02 0,0075 |
| Минимальное время между импульсами при измерении активной электрической энергии для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии для счетчиков классов точности 1 и 0,5 | таблица 22 |
| Ход внутренних часов в нормальных условиях измерений, с/сут, не хуже | ±0,5 |
| Средний температурный коэффициент хода внутренних часов в диапазоне рабочих температур, с/(сут°С) | таблица 23 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха +30 °С, %, не более | от +21 до +25 от 30 до 80 |
| * Пределы допускаемых погрешностей при измерении активной электрической энергии для счетчиков класса точности 0,5S и реактивной электрической энергии для счетчиков класса точности 0,5 представлены в таблицах 3 - 20. ** Только для счетчиков с расширенным функционалом. Примечание - Погрешность измерений не зависит от способов передачи измерительной информации при использовании цифровых каналов связи и определяется классами точности применяемых средств измерений. | |
Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5 при симметричной нагрузке и номинальном напряжении
| Тип включения счетчика | Класс точности | Пределы допускаемой основной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Непосредственное включение | 0,5S | ±1,0 | 0,01/б < / < 0,05/б | cos9~1 |
| ±0,5 | 0,05/б < / < /макс | |||
| ±1,0 | 0,02/б < / < 0,10/ | cos9=0,5 (при индуктивной нагрузке (далее - инд.)) cos9=0,8 (при емкостной нагрузке (далее - емк.)) | ||
| ±0,6 | 0,10/б < / < /макс | |||
| Трансформаторное включение | 0,2S | ±0,4 | 0,01 /ном < / < 0,05 /ном | cos9=1 |
| ±0,2 | 0,05 '-^ном < / < -^макс | cos9=1 | ||
| ±0,5 | 0,02 /ном < / < 0,10 /ном | cos9=0,5 (инд.) cos9=0,8 (емк.) | ||
| ±0,3 | 0,10'-^ном < / < -^макс | |||
| При измерении реактивной энергии и мощности* | ||||
| Непосредственное включение | 1 | ±1,5 | 0,05/б < / < 0,10/ | sin9=1 |
| ±1,0 | 0,10/б < / < /макс | sin9=1 | ||
| ±1,5 | 0,10/ < / < 0,20/ | sin9=0,5 (инд.,емк.) | ||
| ±1,0 | 0,20/б < / < /макс | sin9=0,5 (инд.,емк.) | ||
| ±1,5 | 0,20/б < / < /макс | sinф=0,25(инд.,емк.) | ||
| Трансформаторное включение | 0,5 | ±0,8 | 0,02-/ном < / < 0,05-/ном | sin9=1 |
| ±0,5 | 0,05 /ом < / < /акс | sinф=1 | ||
| ±0,8 | 0,05/ном < / < 0,1 /ном | sinф=0,5 (инд., емк.) | ||
| ±0,5 | 0,1 /ом < / < /акс | s^=0,5 (инд., емк.) | ||
| ±0,8 | 0,1 /ом < / < /акс | sinф=0,25 (инд.,емк.) | ||
| *Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом. | ||||
Таблица 4 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5 при однофазной нагрузке и номинальном напряжении_
| Тип включения счетчика | Класс точности | Пределы допускаемой основной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Непосредственное включение | 0,5S | ±0,6 | 0,05/б < / < /макс | cosф=1 |
| ±1,0 | 0,1 /б < / < /макс | cosф=0,5 (инд.) | ||
| Тип включения счетчика | Класс точности | Пределы допускаемой основной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| Трансформаторное включение | 0,2S | ±0,3 | 0,05 '/ном — 1 — /макс | cos9=1 |
| ±0,4 | 0,1 /ном — 1 — /макс | cos9=0,5 (инд.) | ||
| При измерении реактивной энергии и мощности* | ||||
| Непосредственное включение | 1 | ±1,5 | 0,1 /б — / — /макс | sin9=1 |
| ±1,5 | 0,2/б — / — /макс | sin9=0,5 (инд., емк.) | ||
| Трансформаторное включение | 0,5 | ±0,6 | 0,05 '-^ном — / — -^макс | sin9=1 |
| ±1,0 | 0,1 ш/ном — / — /макс | sin9=0,5 (инд., емк.) | ||
| опускаемых погрешностей измерений активной и реактивной мощности для счетчиков с расширенным функционалом. ерении активной энергии и мощности разность между значениями щофазной нагрузке счётчика и при симметричной многофазной нагрузке и коэффициенте мощности, равном 1, для счётчиков с непосредственным оминальном токе 1ном и коэффициенте мощности, равном 1, для счётчиков, рансформатор, находится в пределах: я счетчиков класса точности 0,5S; я счетчиков класса точности 0,2S. ерении реактивной энергии и мощности разность между значениями щофазной нагрузке счётчика и при симметричной многофазной нагрузке гб и коэффициенте sin9, равном 1, для счётчиков с непосредственным номинальном токе 1ном и коэффициенте sin9, равном 1, для счётчиков, рансформатор, находится в пределах: я счётчиков класса точности 1; я счетчиков класса точности 0,5. | ||||
| * Пределы д нормируются только Примечания 1 При изм погрешности при од при базовом токе 1б включением и при н включаемых через т - ±1,0 % дл - ±0,4 % дл 2 При изм погрешности при од при базовом токе I включением и при включаемых через т - ±2,5 % дл - ±1,5 % дл | ||||
Таблица 5 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5 в
| установленном/расширенном/п | редельном рабочем диапазоне напряжения | |||
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Непосредственное включение | 0,5S | ±0,2 | 0,05/б — / — /макс | cos9=1 |
| ±0,4 | 0,1 /б — / — /макс | cos9=0,5 (инд.) | ||
| Трансформаторное включение | 0,2S | ±0,1 | 0,05 '-^ном — / — -^макс | cos9=1 |
| ±0,2 | 0,1 ш/ном — / — /макс | cos9=0,5 (инд.) | ||
| При измерении реактивной энергии и мощности* | ||||
| Непосредственное включение | 1 | ±0,7 | 0,05/б — / — /макс | sin9=1 |
| ±1,0 | 0,1 /б — / — /макс | sin9=0,5 (инд., емк.) | ||
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| Трансформаторное включение | 0,5 | ±0,2 | 0,02'/ном — 1 — /макс | sin9=1 |
| ±0,4 | 0,05 '/ном — 1 — /макс | sin9=0,5 (инд., емк.) | ||
| опускаемых погрешностей измерений активной и реактивной мощности D для счетчиков с расширенным функционалом. i - дополнительная относительная погрешность в предельном диапазоне ля значений от 0 до 0,8' UHOM находится в пределах от плюс 10 до минус | ||||
| * Пределы д нормируются тольк Примечани напряжений сети д 100 %. | ||||
Таблица 6 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5 при отклонении частоты сети от номинального значения в пределах ±2 % при номинальном напряжении_
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Непосредственное включение | 0,5S | ±0,2 | 0,05/б — / — /макс | cos9=1 |
| ±0,2 | 0,1 /б — / — /макс | cos9=0,5 (инд.) | ||
| Трансформаторное включение | 0,2S | ±0,1 | 0,05 '-^ном — / — /макс | cos9=1 |
| ±0,1 | 0,1 /ном — / — /макс | cos9=0,5 (инд.) | ||
| При измерении реактивной энергии и мощности* | ||||
| Непосредственное включение | 1 | ±1,5 | 0,05/б — / — /макс | sin9=1 |
| ±1,5 | 0,1 /б — / — /макс | sin9=0,5 (инд., емк.) | ||
| Трансформаторное включение | 0,5 | ±0,7 | 0,02'/ном — -/ — /макс | sin9=1 |
| ±0,7 | 0,05 '/ном — / — /макс | sin9=0,5 (инд., емк.) | ||
| *Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом. | ||||
Таблица 7 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S, вызванной гармониками в цепях напряжения и тока, при номинальном напряжении_
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Непосредственное включение | 0,5S | ±0,5 | 0,5 '-^макс | cos9=1 |
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| Трансформаторное включение | 0,2S | ±0,4 | 0,5 '/акс | cosф=1 |
| *Пределы допускаемых погрешностей измерений активной мощности нормируются только для счетчиков с расширенным функционалом. | ||||
Таблица 8 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 0,5S и реактивной электрической энергии и мощности для счетчиков класса точности 1, вызванной постоянной составляющей и четными гармониками в цепи переменного тока, при номинальном напряжении_
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Непосредственное включение | 0,5S | ±1,5 | /акс/"'^ | cosф=1 |
| При измерении реактивной энергии и мощности* | ||||
| Непосредственное включение | 1 | ±3,0 | /акс/"'^ | s^=1 |
| допускаемых погрешностей измерений активной и реактивной мощности о для счетчиков с расширенным функционалом. | ||||
| *Пределы нормируются тольк | ||||
Таблица 9 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S, вызванной нечетными гармониками и субгармониками в цепи переменного тока, при номинальном напряжении_
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Непосредственное включение | 0,5S | ±1,5 | 0,5-/б | cosф=1 |
| Трансформаторное включение | 0,2S | ±0,6 (только субгармоники) | 0,5 /ом | cosф=1 |
| *Пределы допускаемых погрешностей измерений только для счетчиков с расширенным функционалом. | активной мощности | нормируются | ||
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5, вызванной постоянной магнитной индукцией внешнего происхождения, при номинальном напряжении_
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Непосредственное включение | 0,5S | ±2,0 | /б | cos9=1 |
| Трансформаторное включение | 0,2S | ±2,0 | /ном | cos9=1 |
| При изме | рении реактивной энергии и мощности* | |||
| Непосредственное включение | 1 | ±2,0 | /б | sin9=1 |
| Трансформаторное включение | 0,5 | ±2,0 | /ном | sin9=1 |
| *Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом. | ||||
Таблица 11 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5, вызванной магнитной индукцией внешнего происхождения 0,5 мТл, при номинальном напряжении_
| Тип включения счетчика | Класс точност и | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Непосредственное включение | 0,5S | ±1,0 | /б | cos9=1 |
| Трансформаторное включение | 0,2S | ±0,5 | /ном | cos9=1 |
| При измерении реактивной энергии и мощности* | ||||
| Непосредственное включение | 1 | ±2,0 | /б | sin9=1 |
| Трансформаторное включение | 0,5 | ±1,0 | /ном | sin9=1 |
| *Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом. | ||||
Таблица 12 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5, вызванной внешним радиочастотным электромагнитным полем, при номинальном напряжении
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Непосредственное включение | 0,5S | ±2,0 | /б | cos9=1 |
| Трансформаторное включение | 0,2S | ±1,0 | /ном | cos9=1 |
| При измерении реактивной энергии и мощности* | ||||
| Непосредственное включение | 1 | ±2,0 | /б | sin9=1 |
| Трансформаторное включение | 0,5 | ±2,0 | /ном | sin9=1 |
| *Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом. | ||||
Таблица 13 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5, вызванной кондуктивными помехами, наведенными радиочастотными полями, при номинальном напряжении_
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Непосредственное включение | 0,5S | ±2,0 | /б | cos9=1 |
| Трансформаторное включение | 0,2S | ±1,0 | /ном | cos9=1 |
| При измерении реактивной энергии и мощности* | ||||
| Непосредственное включение | 1 | ±2,0 | /б | sin9=1 |
| Трансформаторное включение | 0,5 | ±2,0 | /ном | sin9=1 |
| *Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом. | ||||
Таблица 14 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5, вызванной наносекундными импульсными помехами, при номинальном напряжении_
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Непосредственное включение | 0,5S | ±2,0 | /б | cosф=1 |
| Трансформаторное включение | 0,2S | ±1,0 | -^ном | cosф=1 |
| При изме | рении реактивной энергии и мощности* | |||
| Непосредственное включение | 1 | ±4,0 | /б | s^=1 |
| Трансформаторное включение | 0,5 | ±4,0 | -^ном | s^=1 |
| *Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом. | ||||
Таблица 15 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5, вызванной самонагревом, при номинальном напряжении_
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Непосредственное включение | 0,5S | ±0,2 | -^макс | cosф=1 cosф=0,5 (инд.) |
| Трансформаторное включение | 0,2S | ±0,1 | -^макс | cosф=1 cosф=0,5 (инд.) |
| При изме | рении реактивной энергии и мощности* | |||
| Непосредственное включение | 1 | ±0,7 | -^макс | s^=1 |
| ±1,0 | s^=0,5 (инд.) | |||
| Трансформаторное включение | 0,5 | ±0,5 | -^макс | s^=1 |
| ±0,7 | sinф=0,5 (инд.) | |||
| *Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом. | ||||
Таблица 16 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5, вызванной кратковременными перегрузками по току, при номинальном напряжении_
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Непосредственное включение | 0,5S | ±0,05 | 20/макс (с отклонением от 0 до -10 %) в течение 0,5 с | cos9=1 |
| Трансформаторное включение | 0,2S | ±0,05 | 20/макс (с отклонением от 0 до -10 %) в течение 0,5 с | cos9=1 |
| При измерении реактивной энергии и мощности* | ||||
| Непосредственное включение | 1 | ±1,5 | 30/макс (с отклонением от 0 до -10 %) в течение 10 мс | sin9=1 |
| Трансформаторное включение | 0,5 | ±0,3 | 20/макс (с отклонением от 0 до -10 %) в течение 0,5 с | sin9=1 |
| *Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом. | ||||
Таблица 17 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S при обратном порядке следования фаз при номинальном напряжении
| Тип включения счетчика | Класс точност и | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент | |
| При измерении активной энергии и мощности* | |||||
| Непосредственное включение | 0,5S | ±0,1 | 0,1/б | cos9=1 | |
| Трансформаторное включение | 0,2S | ±0,05 | 0,1 ш/ном | cos9=1 | |
| *Пределы допускаемых погрешностей измерений активной мощности нормируются только для счетчиков с расширенным функционалом. | |||||
| Таблица 18 - Пределы допускаемой дополнительной относ активной электрической энергии и мощности для счетчик вызванной несимметрией напряжения, при номинальном нап | ительной погрешности измерений ов классов точности 0,5S и 0,2S, ряжении | ||||
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент | |
| При измерении активной энергии и мощности* | |||||
| Непосредственное включение | 0,5S | ±1 | /б | cos9=1 | |
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| Трансформаторное включение | 0,2S | ±0,5 | /ном | cos9=1 |
| *Пределы допускаемых погрешностей измерений активной мощности нормируются только для счетчиков с расширенным функционалом. | ||||
Таблица 19 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 0,2S и реактивной электрической энергии и мощности для счетчиков класса точности 0,5, вызванной колебательными затухающими помехами, при номинальном напряжении_
| Тип включения счетчика | Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Трансформаторное включение | 0,2S | ±1,0 | /ном | cos9=1 |
| При измерении реактивной энергии и мощности* | ||||
| Трансформаторное включение | 0,5 | ±1,5 | /ном | sin9=1 |
| пускаемых погрешностей измерений активной и реактивной мощности щя счетчиков с расширенным функционалом. | ||||
| *Пределы до нормируются только д | ||||
Таблица 20 - Средний температурный коэффициент счетчиков в диапазоне рабочих температур при измерении активной электрической энергии и мощности для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии и мощности для счетчиков классов точности 1 и 0,5 при номинальном напряжении_
| Тип включения счетчика | Класс точности | Средний температурный коэффициент, %/°С | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности* | ||||
| Непосредственного включения | 0,5S | ±0,03 | 0,05/б — / — /макс | cos9=1 |
| ±0,05 | 0,1 /б — / — /макс | cos9=0,5 (инд.) | ||
| Трансформаторное включение | 0,2S | ±0,01 | 0,05 '-^ном — / — /макс | cos9=1 |
| ±0,02 | 0,1 /ном — / — -^макс | cos9=0,5 (инд.) | ||
| При измерении реактивной энергии и мощности* | ||||
| Непосредственного включения | 1 | ±0,05 | 0,1 /б — / — /макс | sin9=1 |
| ±0,07 | 0,2 ' /б — -/ — /макс | sin9=0,5 (инд., емк.) | ||
| Трансформаторное включение | 0,5 | ±0,03 | 0,05 '/ном — / — /макс | sin9=1 |
| ±0,04 | 0,1' /ном — / — -^макс | sin9=0,5 (инд., емк.) | ||
| *Пределы допускаемых погрешностей измерений активной и реактивной мощности нормируются только для счетчиков с расширенным функционалом. | ||||
Таблица 21 - Средний температурный коэффициент при измерении полной мощности в диапазоне рабочих температур при номинальном напряжении_
| Тип включения счетчика | Класс точности | Средний температурный коэффициент, %/°С | Сила переменного тока, А | Коэффициент |
| Непосредственного включения | 0,5S; 1 | ±0,05 | 0,05/б < / < /макс | cosф=1 |
| sinф=1 | ||||
| ±0,07 | 0,1 • /б < / < /макс | cosф=0,5 (инд.) | ||
| sinф=0,5 (инд., емк.) | ||||
| Трансформаторное включение | 0,2S; 0,5 | ±0,03 | 0,05 /ном < / < -^макс | cosф=1 |
| sinф=1 | ||||
| ±0,04 | 0,1 -^ном < / < -^макс | cosф=0,5 (инд.) | ||
| sinф=0,5 (инд., емк.) |
Таблица 22 - Минимальное время между импульсами при проверке без тока нагрузки (отсутствие самохода) при измерении активной электрической энергии для счетчиков классов точности 0,5S и 0,2S и реактивной электрической энергии для счетчиков классов точности 1 и 05_
| Тип включения счетчика | Класс точности | Номинальное напряжение UHOM, В | Максимальный ток /макс, А | Минимальное время между импульсами, с |
| При измерении активной энергии | ||||
| Непосредственное включение | 0,5S | 230 | 100 | 53 |
| Трансформаторное включение | 0,2S | 57,7 | 10 | 78 |
| 230 | 79 | |||
| При измерении реактивной энергии | ||||
| Непосредственное включение | 1 | 230 | 100 | 42 |
| Трансформаторное включение | 0,5 | 57,7 | 10 | 52 |
| 230 | 53 | |||
Таблица 23 - Средний температурный коэффициент точности хода часов счетчиков
| Вариант установки | Средний температурный коэффициент, с/сут/°С | Т емпературный диапазон, °С |
| Для счетчиков, устанавливаемых внутри помещений | ±0,072 | от -40 до +21 от +25 до +70 |
| Для счетчиков наружной установки | ±0,063 | от -50 до +21 от +25 до +70 |
Таблица 24 - Основные технические характеристики
| Наименование характеристики | Значение |
| Активная (полная) мощность, потребляемая цепями напряжения, Вт (В • А) (без учета потребления дополнительными интерфейсными модулями), не более | 6 (30) |
| Полная мощность, потребляемая цепями тока, В • А, не более | 0,9 |
| Наименование характеристики | Значение |
| Габаритные размеры (ширинахдлинахвысота), мм, не более: в корпусе 9мТН35: | |
| - со стандартными клеммными крышками | 158x129x75 |
| - с уменьшенными клеммными крышками | 158x100x75 |
| в корпусе 10м | 162x192x89 |
| в корпусе SPLIT: | |
| - измерительный блок | 223x195x103 |
| - блок индикации | 145x74x29 |
| Масса, кг, не более: | |
| - счетчик в корпусе 9мТН35 | 1,0 |
| - счетчик в корпусе 10м | 1,5 |
| - счетчик в корпусе SPLIT (измерительный блок) | 2,0 |
| - блок индикации | 0,2 |
| Максимальный ток встроенного реле отключения (ограничения)/включения нагрузки, А | 110 |
| Количество импульсных выходов: | |
| - в корпусе 9мТН35 | 2 |
| - в корпусе 10м | 4 |
| - в корпусе SPLIT | 2 |
| Количество дискретных выходов: | |
| - в корпусе 9мТН35 | 0 |
| - в корпусе 10м | 2 |
| - в корпусе SPLIT | 0 |
| Количество дискретных входов: | |
| - в корпусе 9мТН35 | 0 |
| - в корпусе 10м | 2 |
| - в корпусе SPLIT | 0 |
| Количество тарифов, не более | 8 |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С: | |
| - для счетчиков, устанавливаемых внутри помещений | от -40 до +70 |
| - для счетчиков наружной установки | от -50 до +70 |
| - для блока индикации Милур Т | от -10 до +40 |
| - относительная влажность воздуха при температуре окружающего воздуха +30 °С, %, не более | 90 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч | 320000 |
| Срок сохранения информации в энергонезависимой памяти при | 30 |
| отключении питания, лет, не менее |
наносится на панель счетчика методом офсетной печати или другим способом, не ухудшающим качества, на титульные листы руководства по эксплуатации и формуляра - типографским способом.
Таблица 25 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии статический Милур 307 | ТСКЯ.411152.007-ХХ.ХХ | 1 шт. |
| Формуляр | ТСКЯ.411152.007ФО | 1 экз. |
| Упаковка | - | 1 шт. |
| Руководство по эксплуатации* | ТСКЯ.411152.007РЭ | 1 экз. |
| Блок индикации Милур Т** | - | 1 шт. |
| Программное обеспечение на электронном носителе*** | - | 1 шт. |
| Методика поверки*** | ТСКЯ.411152.007МП | 1 экз. |
| * Размещено на сайтах www.miluris.ru и/или www.milur.ru, а также поставляется со счетчиками с расширенным функционалом. ** Поставляется в комплекте со счетчиками наружной установки. | ||
| *** Поставляется по отдельному заказу на партию счетчиков или производящим поверку и эксплуатацию счётчиков. | организациям, | |
осуществляется по документу ТСКЯ.411152.007МП «Счётчики электрической энергии статические Милур 307. Методика поверки», утвержденному ООО «ИЦРМ» 05.04.2019 г. Основные средства поверки:
- установка автоматическая трехфазная для поверки счетчиков электрической энергии НЕВА-Тест 6303 (регистрационный номер в Федеральном информационном фонде 52156-12);
- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде 9084-83);
- калибратор переменного тока «Ресурс-К2М» (регистрационный номер в Федеральном информационном фонде 31319-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус счетчика, как показано на рисунке 2, на свидетельство
о поверке и (или) в формуляр.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ТСКЯ.411152.007ТУ Счётчики электрической энергии статические Милур 307. Технические условия
| Зарегистрировано поверок | 121462 |
| Поверителей | 18 |
| Актуальность данных | 17.11.2024 |
