Номер в госреестре | 76142-19 |
Наименование СИ | Счетчики электрической энергии трехфазные многофункциональные |
Обозначение типа СИ | МИР С-03 |
Изготовитель | Общество с ограниченной ответственностью «Научно-производственное объединение «МИР» (ООО «НПО «МИР»), г. Омск |
Год регистрации | 2019 |
Срок свидетельства | 13.09.2029 |
МПИ (интервал между поверками) | 16 лет |
Описание типа | скачать |
Методика поверки | скачать |
Счетчики электрической энергии трехфазные многофункциональные МИР С-03 (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной, полной мощности, частоты, среднеквадратических значений напряжения и силы переменного тока в трехфазных трехпроводных и четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии, а также для измерений показателей качества электрической энергии в соответствии с классом характеристик процесса измерений S по ГОСТ 30804.4.30-2013 по следующим характеристикам:
- установившееся отклонение напряжения в системах электроснабжения частотой
50 Гц;
- отрицательное и положительное отклонение напряжения;
- отклонение основной частоты напряжения;
- провалы напряжения и перенапряжения;
- прерывания напряжения.
Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной и реактивной энергии, активной, реактивной и полной мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения.
Счетчики имеют в своем составе измерительное устройство, микроконтроллер, энергонезависимое flash-устройство, хранящее информацию о данных, и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии по тарифным зонам суток, телеметрические выходы для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки, встроенный источник питания, жидкокристаллический индикатор для просмотра информации, клавиатуру из трех кнопок, входы телесигнализации, интерфейсы RS485, Ethernet, GSM, оптический порт, дополнительную цепь питания и датчики вскрытия/закрытия крышки зажимов и корпуса счетчика.
Счетчики обеспечивают многотарифный учет активной энергии прямого и обратного направлений (либо суммарной по модулю активной энергии, рассчитываемой как сумма модулей активной энергии прямого и обратного направлений) с классом точности 0,2S или 0,5S по ГОСТ 31819.22-2012 (в зависимости от кода изделия).
Счетчики обеспечивают многотарифный учет реактивной энергии прямого и обратного направлений (либо суммарной по модулю реактивной энергии, рассчитываемой как сумма модулей реактивной энергии прямого и обратного направлений) с классом точности 0,5 или 1 (в зависимости от кода изделия).
Счетчики имеют модификации, отличающиеся конструктивным исполнением, номинальным и максимальным током, номинальным напряжением, количеством интерфейсов, количеством и типов каналов телесигнализации (далее - ТС), количеством каналов телеуправления (далее - ТУ) и типом электропитания. Структура кода счетчика конструктивного исполнения МИР С-03 (далее - модификация МИР С-03) приведена в таблице 1. Структура кода счетчика конструктивного исполнения МИР С-03.Б (далее - модификация МИР С-03.Б) приведена в таблице 2.
Символы в коде | Варианты и расшифровка символов |
МИР С-03.02Т-ББ№ RGZ-1T-H | Тип устройства |
МИР С-03.02Т-ББ№ RGZ-1T-H | Класс точности при измерении активной/реактивной энергии |
02 - класс точности 0,2S/0,5 | |
05 - класс точности 0,5S/1,0 | |
МИР С-03.02Т-ББК- RGZ-1T-H | Номинальное напряжение |
Т - номинальное фазное/линейное напряжение 3х57,7/100 В | |
D - номинальное фазное/линейное напряжение 3х230/400 В | |
МИР С-03.02Т-EBN-RGZ-1T-H | Функции |
E (А) - измерение активной и реактивной энергии в многотарифном режиме (измерение активной энергии в многотарифном режиме) | |
Q - контроль параметров качества электроэнергии | |
Q1 - измерение параметров качества электроэнергии по ГОСТ 30804.4.30-2013 | |
T - формирование событий о состоянии и изменениях в электрической сети | |
S - сбор данных | |
L - учет потерь | |
В - измерение энергии в двух направлениях | |
M - увеличенный объем срезов мощности | |
N - измерение параметров сети с нормированной погрешностью | |
D - протокол обмена DLMS/COSEM | |
Другие возможные функции и их расшифровка приведены в эксплуатационной документации | |
МИР С-03.02Т-EBN-RGZ-1Т-Н | Типы интерфейсов |
R - интерфейс RS-485 | |
RR - два интерфейса RS-485 | |
RС - интерфейсы RS-485 и CAN | |
RE - интерфейс RS-485 и сеть Ethernet | |
RG - интерфейс RS-485 и канал связи GSM | |
RZ - интерфейс RS-485 и сеть Zigbee | |
RRZ - два интерфейса RS-485 и сеть Zigbee | |
RСZ - интерфейсы RS-485, CAN и сеть Zigbee | |
REZ - интерфейс RS-485, сеть Ethernet и сеть Zigbee | |
RGZ - интерфейс RS-485, канал связи GSM и сеть Zigbee | |
МИР С-03.02Т-EБN-RGZ-1T-H | Наличие входов ТС и выходов ТУ |
1T - один вход ТС | |
2ТС - четыре входа ТС и два выхода ТУ | |
МИР С-03.02Т-EБN-RGZ-1T-H | Резервное питание |
L - постоянным током напряжением (9 - 36) В | |
H - постоянным или переменным током напряжением (120 -276) В | |
Отсутствует - нет цепи резервного питания |
Символы в коде | Варианты и расшифровка символов |
МИР С-03.Б-5(50)-230ИП-хт-хТСи-хТУ^-РПи-f | Тип устройства |
МИР С-03.Б-5(50)-230ИП-хш-хТСи-хТУя-РПи-f | Конструктивное исполнение Б |
МИР С-03.Б-5(50)-230ИП-хт-хТСи-хТУ^-РПи-f | Номинальный (максимальный) ток |
1(10) - 1(10) А | |
5(50) - 5(50)А | |
МИР С-03.Б-5(50)-230ИП-хт-хТСи-хТУ^-РПи-f | Номинальное напряжение |
57 - 57,7 В | |
230 -230 В | |
МИР С-03.Б-5(50)-230ИП-хт-хТСи-хТУ^-РПи-f | Возможность питания от измерительных цепей |
ИП - основное питание от измерительных цепей | |
РП - резервное питание от измерительных цепей | |
нет символов - питание от отдельной цепи | |
МИР С-03.Б-5(50)-230ИП-хш-хТСи-хТУя-РПи-f | Наличие и количество интерфейсов |
хт - х портов интерфейса т | |
R - один интерфейс RS-485 | |
2R - два интерфейса RS-485 | |
3R - три интерфейса RS-485 | |
2E - два интерфейса Ethernet TX | |
G - GSM-интерфейс второго поколения | |
G3 - GSM-интерфейс третьего поколения | |
МИР С-03.Б-5(50)-230ИП-хш-хТСц-хТУ5-РПи-f | Количество и модификация каналов ТС |
хТСи - х каналов ТС модификации и | |
8ТС24 - в входов ТС номинальным напряжением 24 В | |
8ТС230 - в входов ТС номинальным напряжением 230 В | |
нет символов - каналы ТС отсутствуют | |
МИР С-03.Б-5(50)-230ИП-хт-хТСи-хТУ s-РПи-f | Количество и модификация каналов ТУ |
хТУ^ - х каналов ТУ модификации s | |
4ТУ - 4 канала ТУ | |
нет символов - каналы ТУ отсутствуют | |
МИР С-03.Б-5(50)-230ИП-хт-хТСи-хТУ^-РПи-f | Наличие и напряжение цепи резервного питания |
РПи - резервное питание от цепи номинальным напряжением и | |
ИПи - основное питание от цепи номинальным напряжением и | |
МИР С-03.Б-5(50)-230ИП-хт-хТСи-хТУ^-РПи-f | Дополнительные функции |
Q - измерение параметров качества электроэнергии по классу S ГОСТ 30804.4.30-2013 | |
F - фазный учет энергии | |
L - учет потерь | |
Другие возможные функции и их расшифровка приведены в эксплуатационной документации |

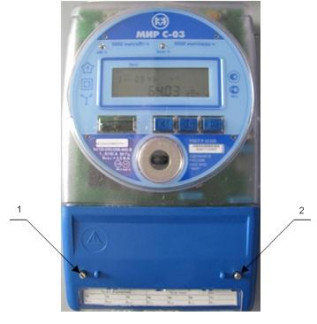

Общий вид, место нанесения знака поверки и схемы пломбирования от несанкционированного доступа счетчиков модификации МИР С-03 представлены на рисунках 1 и 2.
Позиция 1 и 2 - место установки пломбы эксплуатирующих предприятий.
Позиция 1 - место установки пломбы предприятия-изготовителя. Позиция 2 - место установки пломбы с оттиском поверительного клейма.
Рисунок 2 - Общий вид, место нанесения знака поверки и схема пломбирования
счетчиков модификации МИР-03
Общий вид, место нанесения знака поверки и схемы пломбирования от несанкционированного доступа счетчиков модификации МИР С-03.Б представлены на рисунках 3 и 4.
Позиция 1 - место установки пломбы предприятия-изготовителя. Позиция 2 - место установки пломбы с оттиском поверительного клейма.
Рисунок 4 - Общий вид, место нанесения знака поверки и схема пломбирования
счетчиков модификации МИР-03.Б
Встроенное программное обеспечение счетчиков реализовано аппаратно (в управляющем микроконтроллере) и разделено на метрологически значимую часть программного обеспечения (далее - ПО) и метрологически незначимую часть.
Идентификационные данные ПО счетчиков приведены в таблице 3.
Встроенное программное обеспечение не может быть считано без применения специальных программно-технических устройств.
Программное обеспечение «КОНФИГУРАТОР СЧЕТЧИКОВ МИР» и «КОНФИГУРАТОР ПРИБОРОВ УЧЕТА» (внешнее) устанавливается на персональный компьютер и предназначено для чтения данных и настройки работы счетчиков по интерфейсам.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения
Идентиф икационные данные (признаки) | Модификация МИР С-03 с протоколом обмена на основе DLMS | Модификация МИР С-03 с протоколом обмена DLMS/ COSEM | Модификация МИР С-03 с модулем SIM800 | Модификация МИР С-03.Б |
Значение | ||||
Обозначение программного обеспечения | М09.00229-01 | М09.00229-02 | М09.00229-03 | М19.00401-01 |
Идентификационное наименование ПО | Рабочая программа счетчика МИР С-03 | Рабочая программа счетчика МИР С-03 | Рабочая программа счетчика МИР С-03 | Рабочая программа счетчика МИР С-03.Б |
Номер версии (идентификационный номер) ПО, не ниже | 4.0 | 1.0 | 4.178 | 1.0 |
Цифровой идентификатор ПО | 0XF3A58736 | 0ХР5С534А1 | 0XC6A5B5F1 | 0XA1B721A7 |
Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 | CRC32 |
Таблица 4 - Метрологические и технические характеристики
Наименование характеристики | Модификация | |
МИР С-03 | МИР С-03.Б | |
Номинальное фазное напряжение переменного тока б'ном, В | 57,7; 230 1) | 57,7; 230 |
Максимальное значение напряжения переменного тока имакс, В | 120 при Цном=57,7 288 при ином=230 | 120 при Цном=57,7 300 при ином=230 |
Номинальный ток /ном, А | 1; 5 | 1; 5 |
Стартовый ток, А | 0,001/ном | 0,001/ном |
Максимальное значение силы переменного тока при измерении среднеквадратического значения силы переменного тока /макс, А | 10 | 10 при /ном=1; 50 при /ном=5; |
Максимальное значение силы переменного тока при измерении электрической энергии, /макс.эн, А | 10 | 10 |
Наименование характеристики | Модификация | |
МИР С-03 | МИР С-03.Б | |
Номинальная частота сети _/ном, Гц | 50 | 50 |
Класс точности при измерении активной электрической энергии по ГОСТ 31819.22-2012 | 0,2S; 0,5S | 0,2S |
Класс точности при измерении реактивной электрической энергии | 0,5*; 1 (ГОСТ 31819.23-2012) | 0,5* |
Время начального запуска до начала учета электроэнергии, с | 5 | 5 |
Постоянная счетчика в режиме телеметрии имп/кВт-ч (имп/квар-ч) | 5000 (5000) | 5000(5000) |
Постоянная счетчика в режиме поверки имп/кВт-ч (имп/квар-ч) | 500000 (500000) | 500000 (500000) |
Габаритные размеры (длинахвысотахширина), мм, не более | 285x168x63 | 280x175x79 |
Масса, кг, не более | 1,5 | 1,5 |
Средняя наработка на отказ с учетом технического обслуживания, ч | 320 000 | 320 000 |
Среднее время восстановления работоспособности, ч | 1 | 1 |
Средний срок службы, лет | 30 | 30 |
Нормальные условия измерений: - напряжение, В - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | ином от +15 до +25 от 30 до 80 от 70 до 106,7 | 0,7ином < U < имакс от +15 до +25 от 30 до 80 от 70 до 106,7 |
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (при температуре +35 °С и ниже, без конденсации влаги), %, не более | от -45 до +70 2) 95 | от -45 до +70 2) 95 |
1) Счетчики модификации МИР С-03 с номинальным напряжением 230 В, могут применяться в сетях с номинальным напряжением от 120 до 230 В. 2) При температуре ниже минус 30 °С возможно резкое снижение или полная потеря контрастности дисплея счетчика с последующим самовосстановлением при повышении температуры, при этом метрологические и функциональные характеристики счетчика сохраняются. * Пределы допускаемых погрешностей при измерении реактивной электрической энергии для счетчиков класса точности 0,5 представлены в таблицах 7 и 9. |
Основные погрешности измерения параметров электрической сети приведены в таблице 5.
Таблица 5 - Пределы допускаемой основной погрешности и диапазоны измерений параметров сети
Наименование характеристики | Диапазон измерений | Пределы допускаемой основной погрешности: (А) - абсолютная; (у) - приведенная; (5) - относительная. | ||||
МИР С-03 | МИР С-03.Б | |||||
1 Частота основной гармоники напряжения переменного тока f Гц | от 42,5 до 57,5 | ±0,01 (А) | ±0,01 (А) | |||
2 Среднеквадратическое значение фазного напряжения переменного тока, UA, UB, Uc, В | от 40 до ^Умакс при ^ом =57,7 В от 100 до Цмакс, при ^ом =230 В | ±0,5 % (у) | ±0,2 % (5) | |||
3 Среднеквадратическое значение меж-дуфазного напряжения переменного тока, Uae, Ubc, Uca, В | от 70 до 1,73' Цмакс, при ^ом =57,7 В; от 173 до 1,73' Цмакс, при Uном =230 В | ±0,5 % (у) | ±0,2 % (5) | |||
4 Среднеквадратическое значение силы фазного тока /А /Б, /C, А | при /ном — /изм — /макс при 0,01 /ном — /изм < /ном | ±0,5 % (5) Г (/ Л] ± 0,5 + 0,2 • ном 1 (5) / L V эт )_ | ± | ±0,2 0,2 + 0,2 • | % (5) (/ \ ном 1 V /ЭТ 0 | (5) |
5 Среднеквадратическое значение силы тока нейтрали /N, А | при /ном — /изм — /макс при 0,01 '-^ном — /изм ^/ном | - | ± | ±0,2 " 0,2 + 0,2 • V | % (5) 7 \] ном 1 1 /ЭТ )_ | 5) |
6 Коэффициент мощности, cos ф | от -1,00 до +1,00, при напряжении: 0,7'^ном < U < Uмакс, при токе: 0,1/ном < / < -^макс.эн | ±0,05 (А) | ±0,01 (А) | |||
7 Суточный ход часов реального времени в диапазоне рабочих температур, с/сут | - | ±0,5 (А) | ±0,5 (А) | |||
8 Положительное и отрицательное отклонение напряжения, % | от 0 до 30 | ±0,5 (А) | ±0,2 (А) | |||
9 Установившееся отклонение напряжения, % | ±30 | ±0,5 (А) | ±0,2 (А) | |||
10 Отклонение частоты, Гц | от -7,5 до +7,5 | ±0,05 (А) | ±0,01 (А) |
Наименование характеристики | Диапазон измерений | Пределы допускаемой основной погрешности: (А) - абсолютная; (у) - приведенная; (5) - относительная. | |
МИР С-03 | МИР С-03.Б | ||
11 Длительность провала напряжения, мс | от 0 до 60000 | ±40 (А) | ± один период основной частоты (А) |
12 Глубина провала напряжения, % | от 0 до 100 | ±1,0 (А) | ±0,2 (А) |
13 Длительность перенапряжения, с | от 0 до 60000 | ±40 (А) | ± один период основной частоты (А) |
14 Коэффициент временного перенапряжения Кпер, % | от 1 до 1,3 | - | ±0,002 (А) |
15 Длительность прерывания напряжения переменного тока А^рер, с | от 0 до 60000 | ±40 (А) | ± один период основной частоты (А) |
16 Г лубина прерывания напряжения переменного тока S Цпрер, % | от 0 до 100 | - | ±0,2 (А) |
Примечания: 1 Нормирующее значение напряжения равно номинальному. 2 Пределы, установленные в строках 1 - 7 справедливы только при наличии символа «N» в коде модификации МИР С-03. 3 Пределы, установленные в строках 8 - 16 справедливы только при наличии символа «Q1» (для модификации МИР С-03) или «Q» (для модификации МИР С-03.Б) в коде счетчика. 4 Пределы, установленные в строках 15, 16 справедливы только при наличии напряжения на цепи питания. |
Пределы допускаемой основной относительной погрешности счетчиков при измерении активной энергии прямого и обратного направлений и активной мощности (пофазно и по сумме фаз) в нормальных условиях при симметричной трехфазной нагрузке приведены в таблице 6.
Таблица 6 - Пределы допускаемой основной относительной погрешности счетчиков при измерении активной энергии прямого и обратного направлений и активной мощности при симметричной трехфазной нагрузке_
Значение тока | Коэффициент мощности ^s ф | Пределы допускаемой основной относительной погрешности, %, для класса точности | |
0,2S | 0,5S | ||
от 0,01 •/ном до 0,05-/ном не включ. | 1 | ±0,4 | ±1,0 |
от 0,05•/ном до /макс.эн | ±0,2 | ±0,5 | |
от 0,02-/ном до 0,10-/ном не включ. | 0,5 при индуктивной нагрузке и 0,8 при емкостной нагрузке | ±0,5 | ±1,0 |
от 0,1 •/ном до -^макс.эн | ±0,3 | ±0,6 | |
Примечание - Погрешность измерения активной мощности при силе тока меньше 0,05-/ном и cos ф = 1, а также при силе тока меньше 0,10-/ном и cos ф = 0,5 (при индуктивной нагрузке) или cos ф = 0,8 (при емкостной нагрузке) не нормируется. |
Пределы допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии прямого и обратного направлений и реактивной и полной мощности (по-фазно и по сумме фаз) в нормальных условиях при симметричной трехфазной нагрузке приведены в таблице 7.
Таблица 7 - Пределы допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии прямого и обратного направлений и реактивной и полной мощности при симметричной трехфазной нагрузке_
Значение тока | Коэффициент мощности sin ф при индуктивной или емкостной нагрузке | Пределы допускаемой основной относительной погрешности, %, для класса точности | |
0,5 | 1 | ||
от 0,02-Тном до 0,05-Тном не включ. | 1 | ±0,75 | ±1,50 |
от 0,05•/ном до -/макс.эн | ±0,50 | ±1,00 | |
от 0,05-/ном до 0,10-/ном не включ. | 0,5 | ±0,75 | ±1,50 |
от 0,1 •./ном до /макс.эн | ±0,50 | ±1,00 | |
от 0,1 •/ном до /макс.эн | 0,25 | ±0,75 | ±1,50 |
Примечание - Погрешность измерения реактивной мощности при силе тока меньше 0,05-/ном и sin ф = 1, а также при силе тока меньше 0,10-/ном и sin ф = 0,5 (при индуктивной или емкостной нагрузке) не нормируется. |
Пределы допускаемой основной относительной погрешности счетчиков при измерении активной энергии прямого и обратного направлений и активной мощности (пофазно и по сумме фаз) в нормальных условиях при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, приведены в таблице 8.
Таблица 8 - Пределы допускаемой основной относительной погрешности счетчиков при измерении активной энергии прямого и обратного направлений и активной мощности при однофазной нагрузке и симметрии многофазных напряжений_
Значение тока | Коэффициент мощности cos ф | Пределы допускаемой основной относительной погрешности, %, для класса точности | |
0,2S | 0,5S | ||
от 0,05•/ном до /макс.эн | 1 | ±0,3 | ±0,6 |
от 0,1 •/ном до /макс.эн | 0,5 при индуктивной нагрузке | ±0,4 | ±1,0 |
Пределы допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии прямого и обратного направлений и реактивной и полной мощности (пофазно и по сумме фаз) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, приведены в таблице 9.
Таблица 9 - Пределы допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии прямого и обратного направлений и реактивной и полной мощности при однофазной нагрузке и симметрии многофазных напряжений_
Значение тока | Коэффициент мощности sin ф при индуктивной или емкостной нагрузке | Пределы допускаемой основной относительной погрешности, %, для класса точности | |
0,5 | 1 | ||
от 0,05 •/ном до /макс.эн не включ. | 1 | ±0,75 | ±1,50 |
от 0,1 •-/ном до -/макс.эн | 0,5 |
влияющих величин, при измерении активной электрической энергии
Влияющая величина | Диапазон изменения | Пределы допускаемой дополнительной относительной погрешности измерений | |||
влияющей величины | силы переменного тока | коэффициента мощности | 0,2S | 0,5S | |
1 Изменение температуры окружающей среды, °С | от -45 до +70 | от 0,05/ном до /макс.эн | 1 | ±0,01 %/°С | ±0,03 %/°С |
от 0,1/ном до /макс.эн | 0,5L | ±0,02 %/°С | ±0,05 %/°С | ||
2 Изменение напряжения электропитания, В | от 0 до 0,8-Цном (для модификации МИР С-03) от 0 до 0,7-Ццом (для модификации МИР С-03.Б) | /ном | 1 | от -100 % до +10 % | от -100 % до +10 % |
от 0,8-Цном до 1,15 ином (для модификации МИР С-03) | от 0,05/ном до /макс.эн | 1 | ±0,1 % | ±0,2 % | |
от 0,1/ном до /макс.эн | 0,5L | ±0,2 % | ±0,4 % | ||
3 Изменение частоты электропитания, Гц | от 49 до 51 | от 0,05/ном до /макс.эн | 1 | ±0,1 % | ±0,2 % |
от 0,1/ном до /макс.эн | 0,5L | ±0,1 % | ±0,2 % | ||
4 Обратный порядок следования фаз | - | 0,1/ном | 1 | ±0,05 % | ±0,1 % |
5 Несимметрия напряжения | - | /ном | 1 | ±0,5 % | ±1,0 % |
6 Вспомогательное напряжение, В | в пределах допустимого диапазона | 0,01/ном | 1 | ±0,05 % | ±0,1 % |
7 Г армоники в цепях тока и напряжения | пятая гармоника в сигнале напряжения значением 0,1- ином и в сигнале тока значением 0,4/(1). | 0,5/макс.эн | 1 | ±0,4 % | ±0,5 % |
8 Субгармоники в цепи переменного тока | форма сигнала с субгармониками в соответствии с ГОСТ 31819.22 | 0,5/ном | 1 | ±0,6 % | ±1,5 % |
9 Постоянная магнитная индукция внешнего происхождения | значение магнитодвижущей силы 1000 ампер-витков | /ном | 1 | ±2,0 % | ±2,0 % |
Влияющая величина | Диапазон изменения | Пределы допускаемой дополнительной относительной погрешности измерений | |||
влияющей величины | силы переменного тока | коэффициента мощности | 0,2S | 0,5S | |
10 Магнитная индукция внешнего происхождения, мТл | 0,5 | /ном | 1 | ±0,5 % | ±1,0 % |
11 Радиочастотные электромагнитные поля, В/м | 10 | /ном | 1 | ±1,0 % | ±2,0 % |
12 Функционирование вспомогательных частей | - | 0,01/ном | 1 | ±0,05 % | ±0,1 % |
13 Кондуктивные помехи, наводимые радиочастотными полями | полоса частот от 150 кГц до 80 МГц; уровень напряжения 10 В | /ном | 1 | ±1,0 % | ±2,0 % |
14 Наносекундные импульсные помехи | - | /ном | 1 | ±1,0 % | ±2,0 % |
15 Колебательные затухающие помехи | - | /ном | 1 | ±1,0 % | ±2,0 % |
Таблица 11 - Пределы допускаемых дополнительных погрешностей, вызываемых изменением
влияющих величин, при измерении реактивной электрической энергии
Влияющая величина | Диапазон изменения | Пределы допускаемой дополнительной относительной погрешности измерений | |||
влияющей величины | силы переменного тока | коэффи циента мощности | 0,5 | 1 | |
1 Изменение температуры окружающей среды, °С | от -45 до +70 | от 0,05/ном до /макс.эн | 1 | 5 2С CD 2^ ± | ±0,05 %/°С |
от 0,1/ном до /макс.эн | 0,5L | ±0,035 %/°С | ±0,07 %/°С | ||
2 Изменение напряжения электропитания, В | от 0 до 0,7‘ ином | /ном | 1 | от -100 % до +10 % | от -100 % до +10 % |
3 Изменение частоты электропитания, Гц | от 49 до 51 | от 0,05/ном до /макс.эн | 1 | ±0,75 % | ±1,5 % |
от 0,1/ном до /макс.эн | 0,5L | ±0,75 % | ±1,5 % |
Влияющая величина | Диапазон изменения | Пределы допускаемой дополнительной относительной погрешности измерений | |||
влияющей величины | силы переменного тока | коэффи циента мощности | 0,5 | 1 | |
4 Постоянная магнитная индукция внешнего происхождения | значение маг-нитодвижу-щей силы 1000 ампер-витков | /ном | 1 | ±1,0 % | ±2,0 % |
5 Магнитная индукция внешнего происхождения, мТл | 0,5 | /ном | 1 | ±1,0 % | ±2,0 % |
6 Радиочастотные электромагнитные поля, В/м | 10 | /ном | 1 | ±1,0 % | ±2,0 % |
7 Функционирование вспомогательных частей | - | 0,05/ном | 1 | ±0,25 % | ±0,5 % |
8 Кондуктивные помехи, наводимые радиочастотными полями | полоса частот от 150 кГц до 80 МГц; уровень напряжения 10 В | /ном | 1 | ±1,0 % | ±2,0 % |
9 Наносекундные импульсные помехи | - | /ном | 1 | ±2,0 % | ±4,0 % |
10 Устойчивость к колебательным затухающим помехам | /ном | 1 | ±1,0 % | ±2,0 % |
наносят на лицевую панель счетчиков любым технологическим способом и на титульные листы формуляра и руководства по эксплуатации типографским способом.
Таблица 12 - Комплектность счетчиков модификации МИР С-03
Наименование | Обозначение | Кол-во | Примечание |
Счетчик электрической энергии трехфазный многофункциональный МИР С-03 | М08.112.00.000 | 1 шт. | - |
Счетчик электрической энергии трехфазный многофункциональный МИР С-03. Формуляр | М08.112.00.000 ФО | 1 экз. | |
Счетчик электрической энергии трехфазный многофункциональный МИР С-03. Руководство по эксплуатации | М08.112.00.000 РЭ | 1 экз. |
Продолжение таблицы 12 | |||
Наименование | Обозначение | Кол-во | Примечание |
Счетчики электрической энергии трехфазные многофункциональные МИР С-03. Методика поверки | ИЦРМ-МП-122-2019 | 1 экз. | |
Программа конфигуратор счетчиков МИР | М07.00190-02 | 1 шт. | При отсутствии символа «D» в группе «функции» кода счетчика |
Программа «КОНФИГУРАТОР ПРИБОРОВ УЧЕТА» | М12.00327-02 | 1 шт. | При наличии символа «D» в группе «функции» кода счетчика |
Примечания: 1 Формуляр поставляется в бумажной форме с каждым счетчиком. 2 Допускается поставка руководства по эксплуатации, методики поверки, программы «КОНФИГУРАТОР ПРИБОРОВ УЧЕТА» или программы «КОНФИГУРАТОР ПРИБОРОВ УЧЕТА» на одном компакт-диске в один адрес на 12 счетчиков или по отдельному заказу. |
Таблица 13 - Комплектность модификации МИР С-03.Б | |||
Наименование | Обозначение | Кол-во | Примечание |
Счетчик электрической энергии трехфазный многофункциональный МИР С-03 | М15.019.00.000 | 1 шт. | - |
Счетчик электрической энергии трехфазный многофункциональный МИР С-03. Формуляр | М15.019.00.000 ФО | 1 экз. | |
Счетчик электрической энергии трехфазный многофункциональный МИР С-03. Руководство по эксплуатации | М15.019.00.000 РЭ | 1 экз. | |
Счетчики электрической энергии трехфазные многофункциональные МИР С-03. Методика поверки | ИЦРМ-МП-122-2019 | 1 экз. | |
Программа «КОНФИГУРАТОР ПРИБОРОВ УЧЕТА» | М12.00327-02 | 1 шт. | |
Примечания: 1 Формуляр поставляется в бумажной форме с каждым счетчиком. 2 Допускается поставка руководства по эксплуатации, методики поверки, программы «КОНФИГУРАТОР ПРИБОРОВ УЧЕТА» на одном компакт-диске в один адрес на 12 счетчиков или по отдельному заказу. |
осуществляется по документу ИЦРМ-МП-122-2019 «Счетчики электрической энергии трехфазные многофункциональные МИР С-03. Методика поверки», утверждённому ООО «ИЦРМ» 24.07.2019 г.
Основные средства поверки:
- установка для поверки счетчиков электрической энергии ЦУ6804М (регистрационный номер в Федеральном информационном фонде 56872-14);
- частотомер универсальный GFC-8010H (регистрационный номер в Федеральном информационном фонде 19818-00);
- установка измерительная ЦУ7009 (регистрационный номер в Федеральном информационном фонде 27792-11);
- установка поверочная универсальная УППУ-МЭ 3.1 К (регистрационный номер в Федеральном информационном фонде 39138-08);
- частотомер электронно-счетный Ч3-85/3 (регистрационный номер в Федеральном информационном фонде 32359-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус счетчиков, как показано на рисунках 2 и 4, в свидетельство о поверке и (или) в формуляр.
приведены в эксплуатационных документах.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии
ТУ 26.51.63-006-51648151-2019 Счетчики электрической энергии трехфазные многофункциональные МИР С-03. Технические условия
Зарегистрировано поверок | 6686 |
Поверителей | 9 |
Актуальность данных | 22.11.2024 |
