| Номер в госреестре | 76143-19 |
| Наименование СИ | Приборы контрольно-измерительные |
| Обозначение типа СИ | Dräger Testor 2500 и Dräger Testor 3500 |
| Изготовитель | "Dräger Safety AG & Co. KGaA", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 13.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы контрольно-измерительные Drager Testor 2500 и Drager Testor 3500 (далее по тексту - приборы) предназначены для статических измерений избыточного и вакуумметрического давления при проверке полнолицевых масок, лёгочных автоматов, дыхательных аппаратов и изолирующих костюмов химической защиты.
Принцип действия приборов основан упругой деформации чувствительного элемента мановакуумметров и манометров, входящих в состав приборов.
Приборы выпускаются в двух исполнениях Testor 2500 и Testor 3500. Отличия исполнений состоят в том, что Testor 3500 имеет возможность подключения к компьютеру через USB-разъем, расположенный на задней стороне прибора, с целью отображения измеренных значений давления в графической форме на мониторе компьютера.
Приборы имеют насос для создания давления и разряжения. Для выполнения измерений на прибор необходимо подать давление через штуцер, расположенный на боковой стороне прибора.
Приборы имеют панель управления с двумя манометрами, таймером и рычагами управления.

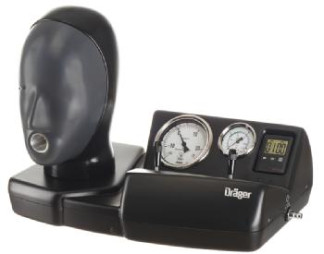

Общий вид приборов представлен на рисунке 1.
J
Место нанесения знака поверки
отсутствует.
Основные метрологические и технические характеристики приборов представлены в таблицах 1 и 2.
| Наименование характеристики | Значение |
| Диапазон измерений давления: - избыточного и вакуумметрического давления для канала низкого давления, кПа (мбар) - избыточного давления для канала среднего давления, МПа (бар) | от -1,5 до +2,5 (-15 до +25) от 0 до +1,6 (от 0 до +16) |
| Разрешение: - для канала низкого давления, кПа (мбар) - для канала среднего давления, МПа (бар) | 0,05 (0,5) 0,05 (0,5) |
| Пределы допускаемой основной приведенной (к верхнему значению диапазона измерений) погрешности измерений, %: - избыточного и вакуумметрического давления для канала низкого давления - избыточного давления для канала среднего давления | ±1,0 ±1,6 |
| Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений, вызванной изменением температуры окружающей среды на каждые 10 °С, %: - избыточного и вакуумметрического давления для канала низкого давления - избыточного давления для канала среднего давления | ±0,4 ±0,6 |
Таблица 2 - Технические характеристики приборов
| Наименование характеристики | Значение | |
| Testor 2500 | Testor 3500 | |
| Максимальное допустимое испытательное давление, % от верхнего значения диапазона измерений | 125 | |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 70 от 95 до 105 | |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность при температуре +25 °С, % - атмосферное давление, кПа | от +5 до +40 до 70 от 95 до 105 | |
| Г абаритные размеры с муляжом головы, (длинахширинахвысота), мм, не более | 300x515x335 | |
| Масса с муляжом головы, кг, не более | 5,5 | 6,0 |
| Срок службы, лет | 10 | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность приборов представлена в таблице 4.
Таблица 4
| Наименование изделия | Обозначения | Количество |
| Прибор контрольно-измерительный Drager Testor 2500 (или Drager Testor 3500) | - | 1 шт. |
| Программное обеспечение "Drager Protector Software"* | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-119-19 | 1 экз. |
| Примечание - * - поставляется по спецзаказу только для приборов Drager Testor 3500 | ||
осуществляется в соответствии с документом ИЦРМ-МП-119-19 «Приборы контрольноизмерительные Бга§ёг Testor 2500 и Бга§ёг Testor 3500. Методика поверки», утвержденным ООО «ИЦРМ» 11.07.2019 г.
Основное средство поверки:
- калибратор давления CPH6200-S2 (регистрационный номер в Федеральном информационном фонде 52030-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки наносится на корпус приборов и (или) на свидетельство о поверке и (или) в паспорт.
отсутствуют.
Техническая документация изготовителя
| Зарегистрировано поверок | 133 |
| Поверителей | 15 |
| Актуальность данных | 21.11.2024 |
