| Номер в госреестре | 76144-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 220Б-III У1, ТФЗМ 500Б-I У1, ТФЗМ 500Б-III УХЛ1 |
| Изготовитель | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 220Б-Ш У1, ТФЗМ 500Б-1 У1, ТФЗМ 500Б-Ш УХЛ1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока.Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока изготовлены в модификациях ТФЗМ 220Б-Ш У1, ТФЗМ 500Б-1 У1, ТФЗМ 500Б-Ш УХЛ1, отличающихся друг от друга значениями номинального напряжения, номинального первичного и вторичного токов, классом точности вторичных обмоток.

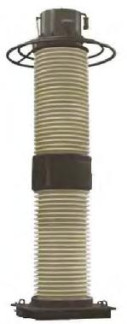

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
| Таблица 1 - Метрологические характеристики ТФЗ | >М 220Б-Ш У1 |
| Наименование характеристики | Значение для заводских номеров |
| 6454, 6455, 6456, 6457, 6453, 6458 | |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток 11ном, А | 600 |
| Номинальный вторичный ток 12ном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
| Таблица 2 - Метрологические характеристики ТФЗ | >М 500Б-1 У1 |
| Наименование характеристики | Значение для заводских номеров |
| 942, 941, 948 | |
| Номинальное напряжение, кВ | 500 |
| Номинальный первичный ток 11ном, А | 2000 |
| Номинальный вторичный ток 12ном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
| Таблица 3 - Метрологические характеристики ТФЗ | >М 500Б-Ш УХЛ1 | |
| Наименование характеристики | Значение для заводских номеров | |
| 994, 993, 984 | 1154, 1155, 1150 | |
| Номинальное напряжение, кВ | 500 | 500 |
| Номинальный первичный ток 11ном, А | 2000 | 2000 |
| Номинальный вторичный ток 12ном, А | 1 | 1 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,2 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация трансформатора тока | ТФЗМ 220Б-Ш У1, ТФЗМ 500Б-1 У1 | ТФЗМ 500Б-Ш УХЛ1 |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 | от -60 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 5 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ 220Б-Ш У1 | 6 шт. |
| Трансформатор тока | ТФЗМ 500Б-1 У1 | 3 шт. |
| Трансформатор тока | ТФЗМ 500Б-Ш УХЛ1 | 6 шт. |
| Паспорт | ТФЗМ 220Б-Ш У1 | 6 экз. |
| Паспорт | ТФЗМ 500Б-1 У1 | 3 экз. |
| Паспорт | ТФЗМ 500Б-Ш УХЛ1 | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 220Б-111 У1, ТФЗМ 500Б-1 У1, ТФЗМ 500Б-Ш УХЛ1
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
