| Номер в госреестре | 76147-19 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | 2GJA300019P75 |
| Изготовитель | "ABB Power Technologies S.p.A. - Unita operativa Adda", Италия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока встроенные 2GJA300019P75 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока установлены на вводах ячейки элегазового комплектного распределительного устройства серии PASS на напряжение 35 кВ, изготовленного фирмой ABB.
Трансформаторы тока состоят из металлического влагозащищенного корпуса, внутри которого находятся вторичные обмотки. Обмотки равномерно намотаны на тороидальный магнитопровод, покрытый эпоксидным компаундом. Первичной обмоткой является токоведущая шина внутри высоковольтного ввода.
Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя, которые закрываются крышками с возможностью пломбирования для предотвращения несанкционированного доступа к выводам.

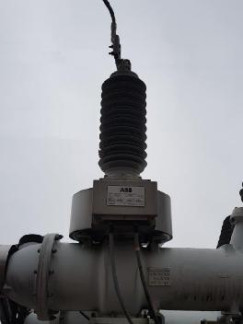

Общий вид средства измерений приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный первичный ток 11ном, А | 1000 |
| Номинальный вторичный ток 12ном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока встроенный (заводские номера: 06052452, 06052453, 06052454) | 2GJA300019P75 | 3 шт. |
| Паспорт | - | 3 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока встроенным 2GJA300019P75
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
