Государственный реестр средств измерений

Преобразователи температуры термоэлектрические ПТТ-99, 76161-19

76161-19
Преобразователи температуры термоэлектрические ПТТ-99 (далее - преобразователи) предназначены для измерений температуры газообразных сред.
Карточка СИ
Номер в госреестре 76161-19
Наименование СИ Преобразователи температуры термоэлектрические
Обозначение типа СИ ПТТ-99
Изготовитель ООО "Точные измерительные системы и оборудование-ТочМаш+", г.Казань
Год регистрации 2019
Срок свидетельства 13.09.2024
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи температуры термоэлектрические ПТТ-99 (далее - преобразователи) предназначены для измерений температуры газообразных сред.

Описание

Принцип действия преобразователей основан на явлении возникновения термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении его рабочего и свободных концов в среды с различными температурами. Значение ТЭДС определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.

Преобразователи состоят из измерительной вставки с чувствительным элементом, защитной арматуры с различными видами технологических соединений и монтажных элементов, клеммной головки или без неё - с удлинительными проводами или разъемами различной конструкции.

Чувствительные элементы преобразователей представляют собой сваренные на одном конце термоэлектроды, образующие два рабочих спая из термоэлектродных жил хромель и алюмель, изолированных между собой и от оболочки кабеля.

Материал термоэлектродов преобразователей - хромель (положительный), алюмель (отрицательный).

Противоположные концы термоэлектродов приварены к соответствующим винтам, расположенным в головке преобразователя. Винты установлены на термоцементе в керамический изолятор и закреплены при помощи гаек. Контактные винты являются свободными концами термопреобразователя.

Съем сигнала производится с винтов преобразователя, к которым с помощью наконечников подсоединяются компенсационные провода. Для закрепления наконечников служат самоконтрящиеся гайки.

Конструкция преобразователя неразборная.

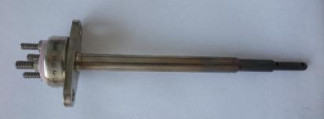

Общий вид преобразователей представлен на рисунке 1.

Пломбирование преобразователей не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические и технические характеристики преобразователей

Наименование характеристики

Значение

Диапазон измеряемых температур, °С

от 0 до +900

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001

K

Пределы допускаемого отклонения ТЭДС от НСХ, °С (мВ)

±3,01 (±0,12)

Электрическое сопротивление изоляции преобразователя, МОм, не менее:

-    при температуре (25±10) °С и относительной влажности от 45 до 80 %

-    при температуре рабочего конца (700±50) °С

-    после воздействия повышенной влажности

0,51); 0,022) 0,05 0,02

Испытательное напряжение при проверке электрической прочности изоляции преобразователя без пробоя и перекрытия в течение 1 мин, В

350

Показатель тепловой инерции, с, не более

2

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре +35 °С, %, не более

от -60 до +200 100

Длина монтажной части, мм, не более

160

Диаметр монтажной части, мм, не более

11

Длина погружаемой части, мм, не более

160

Длина наружной части, мм, не более

33,5

Масса, кг, не более

0,17

Средняя наработка до отказа, ч

100000

Средний срок службы, лет

20

1)    При первичной поверке;

2)    При периодической поверке.

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским методом. Комплектность средства измерений

Таблица 2 - Комплектность преобразователей

Наименование

Обозначение

Количество

Преобразователь температуры термоэлектрический ПТТ-99

ТСВУ.405221.001

1 шт.

Этикетка

ТСВУ.405221.001 ЭТ

1 экз.

Руководство по эксплуатации*

ТСВУ.405221.001 РЭ

1 экз.

Наконечник

ТСВУ.757462.001

ТСВУ.757462.002

ТСВУ.757462.003

ТСВУ.757462.004

1 шт.

Методика поверки

ИЦРМ-МП-102-19

1 экз.

* На партию преобразователей, поставляемых в один адрес, поставляется 1 экземпляр руководства по эксплуатации

Поверка

осуществляется по документу ИЦРМ-МП-102-19 «Преобразователи температуры термоэлектрические ПТТ-99. Методика поверки», утверждённому ООО «ИЦРМ» 31.05.2019 г. Основные средства поверки:

-    преобразователь термоэлектрический платинородий-платинородиевый эталонный ПРО (регистрационный номер в Федеральном информационном фонде 41201-09);

-    термометр сопротивления платиновый вибропрочный эталонный ПТСВ-8-3 (регистрационный номер в Федеральном информационном фонде 57557-14);

-    термометр цифровой эталонный ТЦЭ-005 (регистрационный номер в Федеральном информационном фонде 40719-15);

-    термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);

-    калибратор температуры эталонный КТ-1100 (регистрационный номер в Федеральном информационном фонде 26113-03);

-    калибратор температуры «ЭЛЕМЕР-КТ-650К» (регистрационный номер в Федеральном информационном фонде 60979-15);

-    измеритель температуры многоканальный прецизионный МИТ8 (регистрационный номер в Федеральном информационном фонде 19736-11);

-    вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13).

Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТСВУ.405221.001 ТУ Преобразователь температуры термоэлектрический ПТТ-99. Технические условия
