| Номер в госреестре | 76165-19 |
| Наименование СИ | Микрометры рычажные |
| Обозначение типа СИ | МРИ |
| Изготовитель | ООО "НПО "КировИнструмент", г.Киров; ООО "НПО "Кировский завод Красный инструментальщик" (КРИН), г.Киров |
| Год регистрации | 2019 |
| Срок свидетельства | 13.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры рычажные МРИ (далее микрометры рычажные) предназначены для измерений наружных размеров.
Физическая величина - длина (мм).
Принцип действия микрометров рычажных основан на измерении разности показаний по шкале барабана микрометрической головки и отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по установочной мере, устанавливаемой между измерительными поверхностями микрометрического винта и подвижной пятки

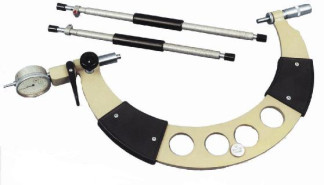

Микрометр рычажный представляет собой скобу, в которой справа установлена микрометрическая головка, а слева - отсчетное устройство с подвижной пяткой. Отсчетное устройство и подвижная пятка установлены в передвижном стебле, который закрепляется в скобе стопорной гайкой.
Микрометры рычажные имеют арретир (отводку), соединенную с подвижной пяткой и стопорное устройство для закрепления микрометрического винта. Микрометрический винт и подвижная пятка микрометров оснащены твердым сплавом. На скобе микрометров рычажных расположены теплоизоляционные накладки
Для настройки микрометра рычажного к нему прилагается комплект установочных мер.
Микрометры рычажные выпускаются в 7 модификациях - МРИ 400, МРИ 500, МРИ 600, МРИ 700, МРИ 800, МРИ 900, МРИ 1000, которые отличаются друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой.
Микрометры рычажные выпускаются под товарным знаком Пломбирование микрометров рычажных не предусмотрено.
отсутствует.
Основные метрологические характеристики микрометров рычажных указаны в таблицах
1 ,2, 3, 4.
Таблица 1 — Диапазон измерений, цена деления и диапазон показаний отсчётного устройства, цена деления микрометрической головки, измерительное усилие, колебание измери-
тельного усилия
| Модификация | Диапазон измерений, мм | Отчетное устройство | Цена деления микромет рической головки, мм | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более | |
| цена деле ния, мм | диапазон показаний, мм, не менее | |||||
| МРИ 400 | от 300 до 400 | 0,01 | 2 | 0,01 | от 6 до 10 | 2,0 |
| МРИ 500 | от 400 до 500 | |||||
| МРИ 600 | от 500 до 600 | |||||
| МРИ 700 | от 600 до 700 | 5 | от 8 до 12 | 2,5 | ||
| МРИ 800 | от 700 до 800 | |||||
| МРИ 900 | от 800 до 900 | |||||
| МРИ 1000 | от 900 до 1000 | |||||
Таблица 2 - Пределы допускаемой абсолютной погрешности, допуск плоскостности измерительных поверхностей, допускаемое изменение показаний от изгиба скобы микро-
метров рычажных
| Модифика ция | Пределы допускаемой погрешности микрометров рычажных, мкм, | Допуск плоскостности измерительных поверхностей микрометров рычажных, мкм | Допускаемое изменение показаний микрометра рычажного от изгиба скобы, мкм, при усилии 10 Н | |
| на участках шкалы, мм | ||||
| 0,1 | 1,0 | |||
| МРИ 400 | ± 7 | - | 0,9 | 8,0 |
| МРИ 500 | ± 8 | - | 10,0 | |
| МРИ 600 | ± 10 | - | 12,0 | |
| МРИ 700 | - | ± 12 | 14,0 | |
| МРИ 800 | - | ± 14 | 16,0 | |
| МРИ 900 | - | ± 16 | 18,0 | |
| МРИ 1000 | - | ± 18 | 20,0 | |
Таблица 3 - Диапазон измерений микрометров рычажных, номинальный размер установочных мер, допускаемое отклонение длины установочных мер от номинального размера, допуск биения и допуск плоскостности измерительных поверхностей устано-
вочных мер
| Диапазон измерений микрометров рычажных, мм | Номинальный размер установочных мер, мм | Допускаемые отклонения длины установочных мер от номинальных размеров, мкм | Допуск биения измерительных поверхностей относительно оси, не более, мкс | Допуск плоскостности измерительных поверхностей, мкм |
| от 300 до 400 | 325, 375 | ± 3,0 | 1,5 | 0,9 |
| от 400 до 500 | 425, 475 | ± 3,5 | 1,75 |
| Диапазон измерений микрометров рычажных, мм | Номинальный размер установочных мер, мм | Допускаемые отклонения длины установочных мер от номинальных размеров, мкм | Допуск биения измерительных поверхностей относительно оси, не более, мкс | Допуск плоскостности измерительных поверхностей, мкм |
| от 500 до 600 | 525, 575 | ± 4,0 | 2,0 | 0,9 |
| от 600 до 700 | 625, 675 | ± 5,0 | 2,5 | |
| от 700 до 800 | 725, 775 | ± 6,0 | 3,0 | |
| от 800 до 900 | 825, 875 | ± 7,0 | 3,5 | |
| от 900 до 1000 | 925, 975 | ± 8,0 | 4,0 |
Таблица 4 - Параметр шероховатости измерительных поверхностей микрометров рычажных и установочных мер, требования к отсчётному устройству и ширине шкрихов _микроголовки_
| Наименование характеристики | Значение |
| Параметр шероховатости измерительных поверхностей микрометров рычажных по ГОСТ 2789-73, Ra, мкм, не более | 0,080 |
| Параметр шероховатости измерительных поверхностей установочных мер по ГОСТ 2789-73, Ra, мкм, не более | 0,040 |
| Ширина продольного штриха и штрихов шкал на стебле и барабане микроголовки, мм, не более | 0,25 |
| Разность в ширине, мм, не более: - продольного штриха на стебле и штрихов барабана микроголовки; - поперечных штрихов на стебле микроголовки | 0,05 |
| Отсчетное устройство с ценой деления 0,01 мм | По ГОСТ 577-68 Класс точности 1 |
Основные технические характеристики указаны в таблицах 5, 6.
Таблица 5 - Номинальный диаметр измерительной поверхности, и радиус сферы подвижной пятки микрометров рычажных, твёрдость измерительных поверхностей _установочных мер_
| Наименование характеристики | Значение |
| Номинальный диаметр измерительных поверхностей микрометров рычажных, мм | 8 |
| Радиус сферы подвижной пятки микрометров рычажных, мм | от 80 до 100 |
| Твёрдость измерительных поверхностей установочных мер, не ниже | 61 Ш.С |
| Микрометрический винт и подвижная пятка микрометров рычажных | оснащены твердым сплавом |
Таблица 6 - Диапазон перемещения микрометрического винта, габаритные размеры, масса, срок
службы микрометров рычажных
| Модификация | Диапазон перемещения микрометрического винта, мм | Габаритные размеры, (длинахширинахвысота), мм, не более | Масса, кг, не более | Средний срок службы, лет, не менее |
| МРИ 400 | от 0 до 25 | 645x48x319 | 3,30 | 6 |
| МРИ 500 | 745x48x382 | 4,00 | ||
| МРИ 600 | 845x48x452 | 5,40 | ||
| МРИ 700 | 945x48x520 | 6,10 |
| Модификация | Диапазон перемещения микрометрического винта, мм | Габаритные размеры, (длинахширинахвысота), мм, не более | Масса, кг, не более | Средний срок службы, лет, не менее |
| МРИ 800 | от 0 до 25 | 1045x48x588 | 9,50 | 6 |
| МРИ 900 | 1145x48x656 | 12,20 | ||
| МРИ 1000 | 1254x48x692 | 13,90 |
Таблица 7 - Условия эксплуатации
| Наименование характеристики | Значение |
| Температура окружающего воздуха, °С | от +5 до +35 |
| Относительная влажность воздуха, % не более | 80 |
наносят на скобу микрометра методом лазерной гравировки, на шкалу отсчетного устройства методом офсетной печати, на титульный лист руководства по эксплуатации - типографским способом.
Таблица 8- Комплектность микрометров
| Наименование изделия | Обозначение | Количество, шт. |
| Микрометр рычажный | МРИ 400.000-МРИ 1000.000 | 1 |
| Отчетное устройство | ИЧ10.000 | 1 |
| Мера установочная | - | 2 |
| Г ильза центровочная | - | 4 |
| Ключ | - | 1 |
| Футляр | - | 1 |
| Руководство по эксплуатации | МРИ 400-1000.000 РЭ | 1 |
| П р и м е ч а н и е - Гильзы центровочные поставляются в сборе с установочными мерами. | ||
осуществляется по документу ГОСТ 8.411-81 «ГСИ. Микрометры рычажные. Методика поверки».
Основные средства поверки:
- Рабочий эталон 4 разряда по ГОСТ Р 8.763-2011, меры длины концевые плоскопараллельные;
- Пластина плоская стеклянная ПИ-60-2 регистрационный № в ФИФ 197-70;
- Машина оптико-механическая для измерений длин ИЗМ-1 регистрационный № в ФИФ
903-76.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к микрометрам рычажным МРИ
ГОСТ 4381-87 Микрометры рычажные. Общие технические условия ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
| Зарегистрировано поверок | 225 |
| Поверителей | 39 |
