Приборы измерительные однофазные контроля качества электроэнергии ПРОТЕКТ, 76171-19

76171-19

Приборы измерительные однофазные контроля качества электроэнергии ПРОТЕКТ (далее по тексту - приборы) предназначены для измерений показателей качества электрической энергии (ПКЭ) в однофазных сетях переменного тока.

Документы
Карточка СИ
Номер в госреестре 76171-19
Наименование СИ Приборы измерительные однофазные контроля качества электроэнергии
Обозначение типа СИ ПРОТЕКТ
Изготовитель Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»), г. Чебоксары
Год регистрации 2019
Срок свидетельства 20.09.2029
МПИ (интервал между поверками) 4 года
Описание типа скачать

Назначение

Приборы измерительные однофазные контроля качества электроэнергии ПРОТЕКТ (далее по тексту - приборы) предназначены для измерений показателей качества электрической энергии (ПКЭ) в однофазных сетях переменного тока.

Описание

Принцип действия приборов заключается в аналого-цифровом преобразовании входных аналоговых сигналов с помощью АЦП, последующей математической обработке измеренных величин микропроцессором, записи на карту памяти и отображении результатов.

Приборы предназначены для:

-    измерений параметров напряжения в однофазных сетях переменного тока, с сохранением результатов измерений;

-    измерений показателей качества электрической энергии (ПКЭ);

-    установления соответствия значений показателей качества электрической энергии нормам качества по классу S по ГОСТ 30804.4.30-2013 в системах электроснабжения общего назначения со стандартными напряжениями по ГОСТ Р 8.655-2009.

Приборы обеспечивают передачу результатов измерений на внешний ПК через интерфейс USB.

Приборы обеспечивают конфигурирование измеренных параметров через интерфейс

USB.

Основные узлы приборов: входные резистивные делители, АЦП, блок питания, микроконтроллер, узел интерфейса, дисплей (в зависимости от исполнения).

Приборы изготавливаются в ряде конструктивных исполнений.

Информация об исполнении прибора содержится в коде полного условного обозначения: ПРОТЕКТа - b,

где а - тип прибора в зависимости от комплектации:

100    - без дисплея,

101    - с OLED- дисплеем;

b - специальное исполнение:

SD - комплектуется съемной картой памяти microSD; при отсутствии параметра не указывается.

Приборы конструктивно выполнены в ударопрочном, пластмассовом корпусе с креплением на DIN-рейку.

Приборы работоспособны при установке в любом положении.

Приборы не имеют подвижных частей.

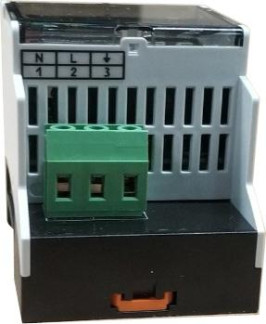

Общий вид приборов представлен на рисунках 1 - 3.

Доступ к внутренним частям приборов возможен только с нарушением пломб/этикеток. Схема пломбировки от несанкционированного доступа (место нанесения клейма ОТК), обозначение места нанесения знака поверки представлены на рисунке 4.

Приборы являются восстанавливаемыми, ремонтируемыми изделиями.

ПРОТЕКТЮ1 N0 00007

А □ £ [R

Рисунок 2 - Маркировка контактов приборов ПРОТЕКТ

А

¥

п.1 - место пломбировки (клеймо ОТК) п.2 - место нанесения знака поверки

Рисунок 4 - Схема пломбировки, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) приборов является встроенным.

При проведении санкционированных регламентных работ, программируется номинальное напряжение и при необходимости проводится калибровка (формируются калибровочные коэффициенты). Проведение калибровочных работ не ведет к изменению контрольной суммы встраиваемого программного обеспечения.

Сведения об идентификационных данных ПО представлены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Протект 18.elp

Номер версии (идентификационный номер) ПО

Не ниже 1.2

Цифровой идентификатор ПО (алгоритм md5)

ffc3f7b17c41f682a15e24e038eb53ee

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Диапазон

измерений

Пределы допускаемой погрешности измерений 1)

Среднеквадратичное значение напряжения (ин), В 2)

от 23 до 276

Y = ±0,2

Отклонение напряжения (5U), % 3)

от -20 до +20

А = ±0,2

Частота (f), Г ц

от 42,5 до 57,5

А = ±0,05

Отклонение частоты (Af), Г ц

от -5,0 до +5,0

А = ±0,05

Глубина провала напряжения (5ип), %

от 10 до 100

А = ±1,0

Длительность провала напряжения (Ata), с

от 0,02 до 60

А = ±0,02

Длительность прерывания напряжения (А1прер), с

от 0,02 до 60

А = ±0,02

Длительность временного перенапряжения (А1пер), с

от 0,02 до 60

А = ±0,02

Коэффициент временного перенапряжения (Кпер), отн.ед.

от 1,0 до 1,5

5 = ±2

Примечания

1)    - Обозначение погрешностей: А - абсолютная; 5, % - относительная; у, % - приведенная.

2)    - Нормирующее значение при определении основной приведенной погрешности измерений равно номинальному значению входного сигнала 230 В.

) - Относительно ин, равного номинальному ин

Пределы допускаемых погрешностей измерений времени и временных интервалов соответствуют требованиям ГОСТ Р 8.655-2009.

Таблица 3 - Дополнительная погрешность

Наименование влияющей величины

Диапазон значений влияющей величины

Пределы допускаемой дополнительной погрешности измерений

Изменение температуры окружающего воздуха на каждые 10 °С от нормальной

от -40 до +15 °С; св. +25 до +70 °С

0,5 предела допускаемых основных погрешностей

Изменение относительной влажности от нормальной при температуре +35 °С

св. 80 до 95 %

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 23 до 276 от 42,5 до 57,5

Потребляемая мощность, В-А, не более

3

Габаритные размеры, мм, не более

-    длина

-    высота

-    глубина

55

90

63

Масса, кг, не более

0,2

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа (мм рт. ст.)

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от +15 до +25 от 30 до 80 от 84 до 106,7 (от 630 до 795) от 225,4 до 234,6 от 47 до 53

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа (мм рт. ст.)

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от -40 до +70 98

от 84 до 106,7 (от 630 до 795) от 23 до 276 от 42,5 до 57,5

Средний срок службы, лет

15

Средняя наработка до отказа, ч

170 000

Примечание - при напряжении сети переменного тока менее 23 В или при отсутствии напряжения, питание приборов осуществляется от внутреннего аккумулятора в течение не менее 15 минут

Знак утверждения типа

наносится на этикетку прибора, титульные листы Руководства по эксплуатации и Паспорта типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Прибор измерительный однофазный контроля качества электроэнергии (модификация по заказу)

ПРОТЕКТ

1 шт.

Карта памяти

microSD

1 шт.

Паспорт

0ПЧ.468.696

1 экз.

Руководство по эксплуатации

0ПЧ.140.345 РЭ

1 экз. 1)

Методика поверки

0ПЧ.140.345 МП

1 экз. 1)

Копия свидетельства об утверждении типа СИ

-

1 экз. 1)

Примечание - 1) допускается один экземпляр на партию из 10 шт., направляемых в один адрес

Поверка

осуществляется по документу 0ПЧ.140.345 МП «Приборы измерительные однофазные контроля качества электроэнергии ПРОТЕКТ. Методика поверки», утвержденному ООО «ИЦРМ» 05.03.2019 г.

Основные средства поверки:

-    калибратор переменного тока Ресурс-К2М (регистрационный номер в Федеральном информационном фонде № 31319-12);

-    мультиметр цифровой 34401А (регистрационный номер в Федеральном информационном фонде № 54848-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на боковую поверхность корпуса приборов.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ Р 8.655-2009 ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования

ГОСТ Р 8.689-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний

ТУ 26.51.43-237-05763903-2017 Приборы измерительные однофазные контроля качества электроэнергии ПРОТЕКТ
