| Номер в госреестре | 76188-19 |
| Наименование СИ | Преобразователи давления |
| Обозначение типа СИ | AUTROL |
| Изготовитель | Компания "Duon System Co., Ltd.", Корея |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления AUTROL (далее - преобразователи) предназначены для непрерывных измерений давления (избыточного, избыточного давления-разрежения, абсолютного и дифференциального (разности давлений)) и преобразования измеренного давления в унифицированный выходной сигнал силы постоянного тока с наложенным на него цифровым сигналом стандарта HART или цифровым FOUNDATION Fieldbus, а также отображения измеренного давления на дисплее.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Преобразователи конструктивно состоят из блока вторичной электроники, расположенного в металлической защитной головке (корпусе), и сенсорного модуля. Корпус электроники имеет два герметично изолированных отсека, в одном из которых располагается клеммный блок, а в другом - платы вторичной электроники и опционный жидкокристаллический дисплей (ЖКД). Корпус электроники закрывается с двух сторон круглыми резьбовыми крышками. На корпусе расположены фиксаторы крышек под спецключ и клемма внешнего заземления. В клеммном отсеке имеется внутренняя клемма заземления. В конструкции корпуса предусмотрены два резьбовых отверстия под кабельные вводы, соединенные с клеммным отсеком. Сверху корпуса электроники под металлической маркировочной табличкой расположены кнопки настройки нуля и шкалы с магнитным механизмом переключения.
Датчики давления выпускаются в следующих моделях:
- для измерений избыточного давления и избыточного давления-разрежения: APT3100s-G, APT3200s-G, APT3500-G;
- для измерений разности давлений: APT3100s-D, APT3100s-H, APT3500-D, APT3500-
HS;
- для измерений абсолютного давления: APT3100s-A, APT3200s-A, APT3500-A;
которые отличаются друг от друга конструкцией, диапазонами измерений и
точностными характеристиками.
Сенсорный модуль преобразователей содержит тензорезистивный или емкостной чувствительный элемент, на который подается с двух сторон давление от процесса через разделительную жидкость и разделительные сенсорные мембраны, зажимаемые (с помощью четырех шпилек с гайками) между двух фланцев, имеющих резьбовые подключения к процессу, дренажные вентили и отверстия для установки монтажных кронштейнов, фланцевых адаптеров, вентильных блоков или разделительных мембранных систем. У преобразователей абсолютного давления, сенсорный модуль имеет одну сенсорную мембрану, после которой располагается резьбовое переключение к процессу, а монтажный кронштейн, при этом, крепится к корпусу преобразователя четырьмя болтами.
В емкостных чувствительных элементах, давление подается с двух сторон на мембрану (центральный электрод конденсатора) расположенную между двух неподвижных обкладок (внешних электродов конденсатора), вызывая изменение электрической емкости между центральным электродом и двумя внешними, которое измеряется электроникой трансмиттера и преобразуется в цифровой сигнал, пропорциональный приложенной к сенсору разности давлений.
В тензорезистивных чувствительных элементах, давление подается на кремниевую подложку с тензорезисторами, собранными по мостовой схеме Уитсона, вызывая электрический разбаланс данной схемы, который измеряется электроникой трансмиттера и преобразуется в цифровой сигнал, пропорциональный приложенному к сенсору давлению.
Преобразователи обладают функцией перенастройки диапазона измерений.
Для передачи измерительной информации в преобразователях всех моделей используется выходной аналоговый сигнал силы постоянного тока (4-20 мА) с наложенным на него цифровым сигналом в стандарте HART. Цифровой и аналоговый сигналы передаются одновременно по одной паре проводов. Зависимость аналогового выходного сигнала постоянного тока от входной измеряемой величины давления - линейно возрастающая и с зависимостью по закону квадратного корня (далее - корневой). Модели APT3500-A, APT3500-D, APT3500-G, APT3500-HS также имеют исполнения с цифровым выходным сигналом FOUNDATION Fieldbus.
Степень защиты преобразователей, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды, соответствует IP67 по ГОСТ 14254-2015.
С целью предотвращения несанкционированного доступа, на плате электроники расположен переключатель защищающий конфигурацию трансмиттера от изменений, а на корпусе есть стопорные винты под спецключ, предотвращающие от откручивания крышки лицевой панели (при их пломбировании).

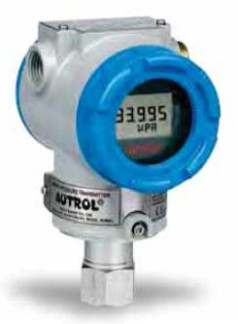

Фотографии общего вида преобразователей приведены на рисунке 1.
Преобразователи имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Нормирование метрологических характеристик преобразователей проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | APT3100s | APT3200s | APT3500 |
| Номер версии (идентификационный номер) ПО | не ниже 7.4 | не ниже 7.43 | не ниже 1.23 |
| Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | - | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений (ДИ)1, кПа - избыточного давления и избыточного давления-разрежения модель APT3100s-G модель APT3200s-G модель APT3500-G - абсолютного давления модели APT3100s-A, APT3200s-A, APT3500-A - дифференциального давления модель APT3100s-D модель APT3100s-H модель APT3500-D модель APT3500-HS | от -100 до 41370 от -100 до 60000 от -100 до 14000 от 0 до 2500 от 0 до ±6895 от 0 до ±2068 от 0 до ±14000 от 0 до ±2100 от 0 до 40000 |
| Пределы допускаемой основной приведенной погрешности к диапазону измерений2, % модели APT3100s-G, APT3100s-A, APT3100s-D, APT3100s-H модели APT3200s-G, APT3200s-A | для КДИ3 2: ±0,25 при 1<r4<10, ±(0,24+0,008 r) при r>10; для КДИ 3-0: ±0,075 или ±0,04 при 1<r<10, ±(0,025+0,005 r) при r>10. для КДИ 3-7: ±0,075 или ±0,04 при 1<r<10, ±(0,025+0,005 r) при r>10. |
| 1 | 2 |
| модели APT3500-G, APT3500-A, APT3500-D, APT3500-HS | для КДИ 1: ±0,10 при 1<r<4, ±(0,025 r) при r>4; для КДИ 2: ±0,10 при 1<r<10, ±(0,05+0,005 r) при r>10; для КДИ 3-5: ±0,075 или ±0,04 при 1<r<5, ±(0,015+0,005 r) при r>5; для КДИ 6-9: ±0,075 или ±0,04 при 1<r<10, ±(0,025+0,005 r) при r>10. |
| Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 10 °С модели APT3100s-G, APT3100s-A, APT3100s-D, APT3100s-H, APT3200s-G, APT3200s-A модели APT3500-G, APT3500-A, APT3500-D, APT3500-HS | для всех КДИ: ±((0,024 % от ВПИ5 + +0,045 % от ДИ5)/2,8) для КДИ 1: ±((0,2 % от ВПИ5 + +0,08 % от ДИ5)/2,8); для КДИ 2: ±((0,13 % от ВПИ5 + +0,12 % от ДИ5)/2,8); для КДИ 3-6: ±((0,024 % от ВПИ5 + +0,045 % от ДИ5)/2,8); для КДИ 7-9: ±((0,019 % от ВПИ5 + +0,125 % от ДИ5)/2,8). |
| Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений от изменения напряения питания от нормальных условий в диапазоне рабочих условий, на каждый 1 В, % | ±0,005 |
| 1) Указан диапазон измерений от нижнего предела измерений (НПИ) до верхнего предела измерений (ВПИ), конкретный диапазон измерений в соответствии с таблицей 3. 2) Конкретное значение пределов допускаемой основной приведенной погрешности к диапазону измерений (у) указывается в паспорте. 3) Код диапазона измерений (КДИ), в соответствии с Таблицей 3. 4) r - коэффициент перенастройки диапазона измерений, вычисляется как отношение максимального верхнего предела измерений к диапазону измерений после перенастройки в соответствии с Таблицей 3. 5) В случае перенастройки диапазона измерений подставляют ВПИ до перенастройки, а ДИ после. | |
| Модель | КДИ1) | Диапазон измерений2) | Диапазон перенастройки | Давление перегрузки |
| 1 | 2 | 3 | 4 | 5 |
| APT3100s-G | 2 | от -1,5 до 1,5 кПа | от 0,075 до 1,5 кПа | 4,5 кПа |
| 3 | от -7,5 до 7,5 кПа | от 0,15 до 7,5 кПа | 22,5 кПа | |
| 4 | от -37,3 до 37,3 кПа | от 0,373 до 37,3 кПа | 111,9 кПа | |
| 5 | от -100 до 186,5 кПа | от 1,865 до 186,5 кПа | 429,75 кПа | |
| 6 | от -100 до 690 кПа | от 6,9 до 690 кПа | 1185 кПа | |
| 7 | от -100 до 2068 кПа | от 20,68 до 2068 кПа | 3252 кПа | |
| 8 | от -100 до 6895 кПа | от 68,95 до 6895 кПа | 10492,5 кПа | |
| 9 | от -100 до 20680 кПа | от 206,8 до 20680 кПа | 31170 кПа | |
| 0 | от -100 до 41370 кПа | от 413,7 до 41370 кПа | 62205 кПа | |
| APT3200s-G | 3 | от -100 до 150 кПа | от 1,5 до 150 кПа | 375 кПа |
| 4 | от -100 до 1500 кПа | от 15 до 1500 кПа | 2400 кПа | |
| 5 | от 0 до 5000 кПа | от 50 до 5000 кПа | 7500 кПа | |
| 6 | от 0 до 25000 кПа | от 250 до 25000 кПа | 37500 кПа | |
| 7 | от 0 до 60000 кПа | от 600 до 60000 кПа | 90000 кПа | |
| APT3500-G | 1 | от -1,25 до 1,25 кПа | от 0,0625 до 1,25 кПа | 3,75 кПа |
| 2 | от -7,5 до 7,5 кПа | от 0,15 до 7,5 кПа | 22,5 кПа | |
| 3 | от -65 до 65 кПа | от 0,65 до 65 кПа | 195 кПа | |
| 4 | от -100 до 250 кПа | от 2,5 до 250 кПа | 525 кПа | |
| 5 | от -100 до 2100 кПа | от 21 до 2100 кПа | 3300 кПа | |
| 6 | от -100 до 14000 кПа | от 140 до 14000 кПа | 21150 кПа | |
| APT3100s-A, APT3200s-A | 4 | от 0 до 250 кПа | от 2,5 до 250 кПа | 375 кПа |
| 5 | от 0 до 1500 кПа | от 15 до 1500 кПа | 2250 кПа | |
| 6 | от 0 до 2500 кПа | от 25 до 2500 кПа | 3750 кПа | |
| APT3500-A | 7 | от 0 до 250 кПа | от 2,5 до 250 кПа | 375 кПа |
| 8 | от 0 до 1500 кПа | от 15 до 1500 кПа | 2250 кПа | |
| 9 | от 0 до 2500 кПа | от 25 до 2500 кПа | 3750 кПа | |
| APT3100s-D | 2 | от 0 до ±1,5 кПа | от 0,075 до 1,5 кПа | ±2,25 кПа |
| 3 | от 0 до ±7,5 кПа | от 0,15 до 7,5 кПа | ±11,25 кПа | |
| 4 | от 0 до ±37,3 кПа | от 0,373 до 37,3 кПа | ±55,95 кПа | |
| 5 | от 0 до ±186,5 кПа | от 1,865 до 186,5 кПа | ±279,75 кПа | |
| 6 | от 0 до ±690 кПа | от 6,9 до 690 кПа | ±1035 кПа | |
| 7 | от 0 до ±2068 кПа | от 20,68 до 2068 кПа | ±3102 кПа | |
| 8 | от 0 до ±6895 кПа | от 68,95 до 6895 кПа | ±10342,5 кПа | |
| APT3100s-H | 4 | от 0 до ±37,3 кПа | от 0,373 до 37,3 кПа | ±55,95 кПа |
| 5 | от 0 до ±186,5 кПа | от 1,865 до 186,5 кПа | ±279,75 кПа | |
| 6 | от 0 до ±690 кПа | от 6,9 до 690 кПа | ±1035 кПа | |
| 7 | от 0 до ±2068 кПа | от 20,68 до 2068 кПа | ±3102 кПа | |
| APT3500-D | 1 | от 0 до ±1,25 кПа | от 0,0625 до 1,25 кПа | ±1,875 кПа |
| 2 | от 0 до ±7,5 кПа | от 0,15 до 7,5 кПа | ±11,25 кПа | |
| 3 | от 0 до ±65 кПа | от 0,65 до 65 кПа | ±97,5 кПа | |
| 4 | от 0 до ±250 кПа | от 2,5 до 250 кПа | ±375 кПа | |
| 5 | от 0 до ±2100 кПа | от 21 до 2100 кПа | ±3150 кПа | |
| 6 | от 0 до ±14000 кПа | от 140 до 14000 кПа | ±21000 кПа |
| 1 | 2 | 3 | 4 | 5 |
| APT3500-HS | 3 | от 0 до ±65 кПа | от 0,65 до 65 кПа | ±97,5 кПа |
| 4 | от 0 до ±250 кПа | от 2,5 до 250 кПа | ±375 кПа | |
| 5 | от 0 до ±2100 кПа | от 21 до 2100 кПа | ±3150 кПа | |
| 7 | от 0 до 40000 кПа | от 400 до 40000 кПа | 60000 кПа | |
| диапазона измерений. данный диапазон измерений может быть выражен в других единицах измерения МПа, мбар, бар, м вод. ст., мм вод. ст., мм рт. ст., кгс/см , атм | ||||
| 1) Ко; 2) Ук давления: Па, | ||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: | |
| - напряжение питания (постоянный ток), В | от 23 до 25 |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 20 до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Условия эксплуатации - напряжение питания (постоянный ток), В | |
| модели с выходным сигналом от 4 до 20 мЛ/HART | от 12 до 45 |
| модели с выходным сигналом FOUNDATION Fieldbus | от 9 до 32 |
| - температура измеряемой среды, °С | от -60 до +120 |
| - температура окружающей среды, °С | от -50 ) до +85 |
| - относительная влажность, % | от 5 до 100 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Выходной сигнал модели APT3100s-G, APT3100s-A, APT3100s-D, | |
| APT3100s-H, APT3200s-G, APT3200s-A | от 4 до 20 мЛ/HART |
| модели APT3500-G, APT3500-A, APT3500-D, APT3500-HS | от 4 до 20 мЛ/HART или FOUNDATION Fieldbus |
| Габаритные размеры (длинахвысотахширина), мм, не более | 86x212,5x119 |
| Масса, кг, не более | 5,35 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 75000 |
| Степень защиты от воды и пыли по ГОСТ 14254-2015 | IP 67 |
| Маркировка взрывозащиты модели APT3100s-G, APT3100s-A, APT3100s-D, | |
| APT3100s-H | 1Ex d IIC «T6...T5» Gb Х; 0Ex ia IIC «T5...T4» Ga Х; 1Ex ia IIC «T5...T4» Gb Х |
| модели APT3200s-G, APT3200s-A, APT3500-G, | |
| APT3500-A, APT3500-D, APT3500-HS | 1Ex d IIC «T6...T4» Gb Х; 0Ex ia IIC «T5...T4» Ga Х; 1Ex ia IIC «T5...T4» Gb Х |
| 1) Работоспособность дисплея обеспечивается в диапазоне от -30 до +85 °С. | |
наносится на корпус преобразователя фотохимическим или другим способом на маркировочную табличку расположенную сверху на корпусе преобразователя и типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь давления | модель | 1 шт. |
| Паспорт | б/н | 1 экз. |
| Руководство по эксплуатации | б/н | 1 экз. |
| Методика поверки | МЦКЛ.0261.МП | 1 экз. |
осуществляется по документу МЦКЛ.0261.МП «ГСИ. Преобразователи давления AUTROL. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 20 мая 2019 г.
Основные средства поверки:
- калибратор давления CPC6050 (регистрационный №70999-18);
- калибратор давления CPG2500 (регистрационный №54615-13);
- манометр избыточного давления грузопоршневой PD 2500 (регистрационный №26233-11);
- мультиметр Fluke 8846A (регистрационный №57943-14);
- мера электрического сопротивления МС3050М (регистрационный №46843-11). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.
ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1-106 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия Техническая документация изготовителя
