| Номер в госреестре | 76192-19 |
| Наименование СИ | Анализаторы автоматические для биохимического и иммунотурбидиметрического анализа |
| Обозначение типа СИ | "ВитаЛайн 200" (VitaLine 200) |
| Изготовитель | Акционерное общество «Витал Девелопмент Корпорэйшн» (АО «Витал Девелопмент Корпорэйшн»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы автоматические для биохимического и иммунотурбидиметрического анализа «ВитаЛайн 200» (VitaLine 200) (далее - анализаторы) предназначены для измерений содержания глюкозы, мочевины, холестерина, а также, ионов (Na+, K+, Cl-) в биологических жидкостях.
Принцип работы анализаторов основан на фотометрическом методе измерения. Анализаторы выполняют измерения оптической плотности проб после инкубации диагностических реагентов с образцами биологических жидкостей (плазмы или сыворотки крови, а также цереброспинальной жидкости или мочи).
Рабочий реагент с помощью узла дозирования помещается в одну из реакционных кювет, расположенных внутри анализатора. Затем исследуемый образец с помощью узла дозирования помещается в реакционную кювету, где смешивается с рабочим реагентом. Подогрев рабочего раствора осуществляется автоматически до необходимой температуры. Измерение концентрации исследуемого аналита осуществляется путем измерения светового потока, источником которого является галогеновая лампа, проходящего через исследуемую реакционную смесь в кювете. Установка нужной кюветы напротив лампы и измерительного узла осуществляется с помощью электрического двигателя автоматически. Измерение оптической плотности происходит на одной из девяти длин волн: 340 нм, 405 нм, 450 нм, 510 нм, 546 нм, 578 нм, 620 нм, 660 нм и 690нм. Выбор длины волны осуществляется автоматически в соответствии с программой к тесту. Измеряемый световой поток фиксируется фотоэлементом, результат преобразуется в цифровую форму, обрабатывается микропроцессором и выводится на жидкокристаллический дисплей управляющего блока Управление интерфейсом может осуществляться при помощи манипулятора «мышь» и при помощи клавиатуры.
Применяется буквенно-цифровая идентификация образцов пациента. Результаты исследований представляются в виде численных значений концентраций аналитов в выбранных единицах (ммоль/л, мг/л).
Анализаторы позволяют решать задачи по определению более широкого диапазона аналитов в биологических образцах, включая субстраты, энзимы, электролиты, специфические белки, лекарственные препараты

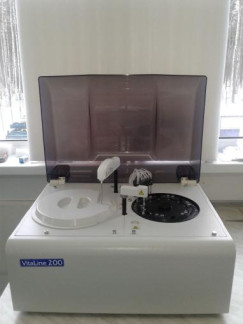

Общий вид анализаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Анализаторы автоматические для биохимического и иммунотурбидиметрического анализа «ВитаЛайн 200» (VitaLine 200) имеют программное обеспечение «Analyzer_200», включающее в себя автономное, которое используется для выполнения и просмотра результатов измерений, изменения настроечных параметров анализатора, просмотра памяти данных и т. д. И встраиваемое программное обеспечение на управляющем контроллере Microelectronics STM32F103, расположенном на материнской плате прибора. Взаимодействие оператора (лаборанта) с прибором осуществляется посредствам прикладной программы. Далее команды управления транслируются во встраиваемое ПО, где интерпретируются в команды управления периферией прибора.
Основные функции программного обеспечения: управление работой анализаторов, обработка и хранение результатов измерений, передача данных. Структура встроенного программного обеспечения представляет древовидную форму и состоит из разделов, прописанных в соответствующих главах РЭ на анализаторы.
Автономное ПО защищено паролями, устанавливается на ПК, который защищен от несанкционированного вмешательства и установки стороннего программного продукта.
Программное обеспечение идентифицируется при включении анализатора. Версию программного обеспечения можно просмотреть в главном меню в разделе «Состояние».
Уровень защиты ПО от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Автономное ПО является полностью метрологически значимым. Идентификационные данные программного обеспечения приведены в Таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Автономное ПО | Встраиваемое ПО | |
| Идентификационное наименование ПО | Analyzer 200 | |
| Номер версии (идентификационный номер) ПО | 5.60 и выше | 1.82 и выше |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) * | 02e92e76d881e6136e1 9664b41cc750c | 38658ea6f37e54d8d9d1 485cf064292a |
| Алгоритм вычисления контрольной суммы | MD5 | |
| * Контрольная сумма указана для приведенной версии ПО | ||
Таблица 2 - Метрологические характеристики
| Определяемые компоненты | Значение характеристики | ||
| Диапазон измерений | Пределы допускаемых значений относительной погрешности анализатора, %* | ||
| Молярной концентрации, ммоль/л | Массовой концентрации, мг/л | ||
| Мочевина | от 2,0 до 32,0 | от 120 до 1920 | ±15 |
| Г люкоза | от 1,0 до 30,0 | от 180 до 5400 | ±15 |
| Холестерин | от 1,0 до 26,0 | от 390 до 10000 | ±15 |
| Натрий | от 15 до 200 | от 300 до 4000 | ±10 |
| Определяемые компоненты | Значение характеристики | ||
| Диапазон измерений | Пределы допускаемых значений относительной погрешности анализатора, %* | ||
| Молярной концентрации, ммоль/л | Массовой концентрации, мг/л | ||
| Хлориды | от 15 до 120 | от 500 до 4200 | ±10 |
| Калий | от 3,0 до 20,0 | от 117 до 780 | ±10 |
| Предел допускаемого относительного С составляющей погрешности анализатора | КО случайной 1, % | 2 | |
| * Метрологическая характеристика приведена для контрольных водных растворов определяемых компонентов, без предварительного разведения образцов. | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электропитания от сети переменного тока | 220±4,4 В 50±1 Гц |
| Потребляемая мощность, В • А, не более | 250 |
| Габаритные размеры, ШхВхД, мм, не более | 420x560x380 |
| Масса, кг, не более | 29 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность воздуха, % | от 30 до 70 (без конденсации) |
| - диапазон атмосферного давления, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 5 |
| Наработка на отказ, ч, не менее | 10 000 |
наносится типографским способом на титульный лист руководства по эксплуатации и методом сеткографии на лицевую панель анализатора.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор автоматический для биохимического и иммунотурбидиметрического анализа «ВитаЛайн 200» (VitaLine 200) | 1 шт. | |
| Плавкий предохранитель | - | 2 шт. |
| Кабель последовательной передачи данных | - | 1 шт. |
| Лампа | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Кабель заземления | - | 1 шт. |
| Флаконы для реагентов 18 мл | - | 40 шт. |
| Флаконы для реагентов 5 мл | - | 20 шт. |
| Крышки флаконов для реагентов | - | 60 шт. |
| Пробки для реагентов | - | 60 шт. |
| Реакционные кюветы | - | 60 шт. |
| Наименование | Обозначение | Количество |
| Пробирки для образцов | - | 200 шт. |
| Датчик уровня воды с кабелем | - | 1 шт. |
| Датчик уровня отходов с кабелем | - | 1 шт. |
| Шланг для воды | - | 1 шт. |
| Шланг для отходов | - | 2 шт. |
| Канистра для дистиллированной воды | - | 1 шт. |
| Канистра для отходов | - | 1 шт. |
| Кабель миксера | - | 1 шт. |
| Насадка для осушающей иглы моющей станции | - | 2 шт. |
| Управляющий ноутбук | - | 1 шт. |
| Манипулятор типа «мышь» | - | 1 шт. |
| Преобразователь (конвертер) USB - RS232 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Методика поверки | МП 209-0077-2019 | 1 экз. |
осуществляется по документу МП 209-0077-2019 «ГСИ. Анализаторы автоматические для биохимического и иммунотурбидиметрического анализа «ВитаЛайн 200» (VitaLine 200). Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева»
04 апреля 2019 г.
Основные средства поверки:
- стандартный образец молярной концентрации холестерина в крови ГСО 9913-2011);
- стандартные образцы водных растворов ионов: хлорид-ионов (Cl-) ГСО 6687-93/6689-93; ионов натрия (Na+) ГСО 8062-94/8064-94; калия (K+) ГСО 8092-94/ 8094-94;
- глюкоза кристаллическая, квалификация «чда», ГОСТ 6038-79;
- мочевина, квалификация «чда», ГОСТ 6691-77;
- хлористый натрий «чда», ГОСТ 4233-77.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
приведены в эксплуатационном документе.
ТУ 26.60.12-004-94568735-2018 Анализаторы автоматические для биохимического и иммунотурбидиметрического анализа «ВитаЛайн 200» (VitaLine 200) Технические условия
