| Номер в госреестре | 76197-19 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | Ultra-3660 |
| Изготовитель | Rittun Precision Measurement System Co., Ltd, Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры Ultra-3660 предназначены для измерений спектрального коэффициента направленного пропускания и спектральной оптической плотности, сканирования в установленном диапазоне длин волн, кинетики и количественного анализа.
Принцип действия спектрофотометров основан на сравнении двух световых потоков: опорного, без установки пробы, и измерительного, ослабленного при прохождении через пробу.

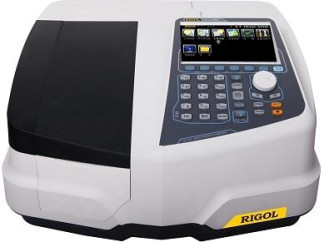

Спектрофотометры Ultra-3660 (далее - спектрофотометры) представляют собой настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе. Для разложения излучения в спектр в приборах используется монохроматор с дифракционной решеткой. В качестве источников излучения используются вольфрамовая лампа или дейтериевая лампа, в качестве приемника - фотодиод. Приборы управляются с помощью кнопочной клавиатуры и оснащены 7-дюймовым TFT-дисплеем WVGA, на который выводится рабочая длина волны и результат измерения коэффициента пропускания или оптической плотности.
Пломбирование спектрофотометров Ultra-3660 не предусмотрено.
Программное обеспечение идентифицируется при загрузке, путем вывода на дисплей спектрофотометра номера версии ПО. Идентификационные данные программного обеспечения спектрофотометров приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UltraUV |
| Номер версии (идентификационный номер) ПО | не ниже 00.01.05.00.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон длин волн, нм | от 190 до 1100 |
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 1 до 99 |
| Диапазон измерений спектральной оптической плотности, Б | от 0,01 до 2,0 |
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, % | ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений спектральной оптической плотности, Б | ±0,01 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 50/60 |
| - потребляемая мощность, В • А, не более | 120 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 550x550x220 |
| Масса, кг, не более | 25 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность, % | от +15 до +35 от 20 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель спектрофотометра в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр | Ultra-3660 | 1 шт. |
| Кабель питания | Power Cord | 1 шт. |
| USB-кабель | Data Cable | 1 шт. |
| Наименование | Обозначение | Количество |
| Кювета кварцевая | Cuvette 10 мм | 2 шт. |
| Мультикюветное отделение | Multicell | 1 шт. (по заказу) |
| Приставка | «Reflection» | 1 шт. (по заказу) |
| Диск с программным обеспечением | CD (содержит ПО UltraUV) | 1 шт. (по заказу) |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5762-448-2019 | 1 экз. |
осуществляется по документу РТ-МП-5762-448-2019 «ГСИ. Спектрофотометры Ultra-3660. Методика поверки», утвержденному ФБУ «Ростест-Москва» 05 марта 2019 г.
Основные средства поверки:
- комплект светофильтров КНС-10.5 (регистрационный номер в Федеральном информационном фонде 43463-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 27 ноября 2018 г. № 2517 Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм
Техническая документация изготовителя фирмы Rigol (Suzhou) Technologies Inc., Китай
| Зарегистрировано поверок | 31 |
| Поверителей | 10 |
| Актуальность данных | 21.11.2024 |
