| Номер в госреестре | 76200-19 |
| Наименование СИ | Измеритель крутящего момента силы |
| Обозначение типа СИ | HTW-102 |
| Изготовитель | "Sushma Industries Pvt Ltd.", Индия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель крутящего момента силы HTW-102 (далее по тексту - измеритель) предназначен для измерения крутящего момента силы, с цифровой индикацией, в режимах текущего и максимального значений.
Принцип действия измерителя крутящего момента силы HTW-102 основан на преобразовании электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах первичного преобразователя. Электрические сигналы с тензорезисторов поступают в блок обработки данных через измерительный усилитель, с последующим выводом результатов измерений на индикаторное устройство.
Конструктивно измеритель крутящего момента HTW-102 состоит из платформы, на которой установлены: измерительный блок, блок обработки данных, и блок управления.
Измерительный блок выполнен в виде стальной цилиндрической конструкции, жестко закрепленной на основании платформы и установленными по принципу консольной мостовой схемы тензометрическими датчиками.
Блок обработки данных представляет собой переносное модульное устройство, предназначенное для приема электрических сигналов с тензометрических датчиков, и преобразования в цифровой сигнал с последующей передачей на блок управления.
Блок управления состоит из корпуса на лицевой панели, которого расположен жидкокристаллический дисплей и функциональные клавиши. Блок управления служит, для вывода результатов измерений и выбора режима работы измерителя.
Пломбирование измерителя крутящего момента силы HTW-102 не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией самого измерителя.

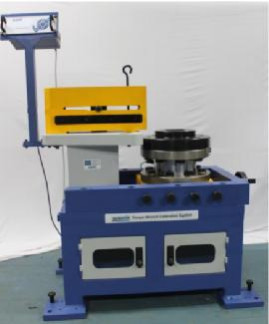

Общий вид измерителя крутящего момента силы HTW-102 и блока управления, представлены на рисунках 1,2.
Программное обеспечение измерителя крутящего момента силы HTW-102 защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HTWCS Software |
| Номер версии (идентификационный номер ПО) | 1,0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений, кНм | от 0,2 до 20,0 |
| Дискретность, кНм | 0,001 |
| Пределы допускаемой относительной погрешности, % | ± 1,0 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Размеры присоединительных квадратов под сменные головки, мм | 19, 24, 38, 63 |
| Г абаритные размеры компонентов, не более длина, мм | 1100 |
| ширина, мм | 600 |
| высота, мм | 1270 |
| Масса компонентов, кг, не более | 550 |
| Параметры электрического питания: - напряжение переменного тока, В | 220 ±22 |
| - частота переменного тока, Гц | 50 ±0,4 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 86,0 до 106,7 |
наносится типографским способом на титульные листы эксплуатационной документации.
Таблица 4 - Комплектность измерителя крутящего момента HTW-102.
| Наименование | Обозначение | Количество |
| Измеритель крутящего момента силы HTW-102 | HTW-102 | 1 шт. |
| Программное обеспечение CD диск | ПО HTW-102 | 1 шт. |
| Инструкция по эксплуатации «Измеритель крутящего момента силы HTW-102» | HTW-102 | 1 экз. |
| Паспорт «Измеритель крутящего момента силы HTW-102» | HTW-102 | 1 экз. |
осуществляется по документу ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».
Основные средства поверки:
Установки поверочные 1-го разряда ГОСТ Р 8.752-2011, с верхним пределом измерений 20 кНм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к измерителю крутящего момента силы HTW-102
ГОСТ Р 8.752 - 2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
ГОСТ Р 8.796-2012 Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки»
