| Номер в госреестре | 76212-19 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | Sharky 774 |
| Изготовитель | "Diehl Metering GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2024 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики Sharky 774 (далее - теплосчетчики) предназначены для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии либо энергии, температуре, расходе теплоносителя и сопутствующих данных в закрытых системах водяного отопления коммунального хозяйства.
Принцип работы теплосчётчика состоит в измерении расхода теплоносителя, температур теплоносителя в прямом и обратном трубопроводах систем теплоснабжения и последующем определении тепловой энергии, объёма и других параметров теплоносителя путём обработки измерений тепловычислителем.
Теплосчетчик - компактный прибор, состоящий из ультразвукового расходомера и теп-ловычислителя, который снабжен термометрами сопротивления Pt500. Тепловычислитель производит вычисление тепловой энергии, используя сигналы от расходомера и термометра сопротивления. Теплосчетчик может устанавливаться как на подающем, так и на обратном трубопроводе.
Тепловычислитель обеспечивает вывод на дисплей следующей информации: -накопленные значения тепловой энергии;
-накопленные значения объема теплоносителя;
-мгновенная тепловая мощность;
-мгновенное значение расхода;
-температуру воды на подающем трубопроводе;
-температуру воды в обратном трубопроводе;
-разность температур (АТ);
-полное время наработки;
-коды ошибок.
Теплосчетчики имеют энергонезависимую память, в которой регистрируются помесячный значения тепловой энергии и объема теплоносителя. Глубина архива - 36 месяцев. На дисплее тепловычислителя отображаются данные за 36 месяцев, данные 720 записей можно получить через оптический модуль M-BUS/Opto-head и ПО IZAR, установленное на персональный компьютер. Также в памяти содержится журнал событий и ошибок на 100 циклически обновляемых записей.
Теплосчетчики имеют модификации, которые отличаются метрологическими характеристиками, типоразмером ультразвуковых преобразователей расхода.
Общий вид теплосчетчиков представлен на рисунках 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место нанесения знака поверки
у*

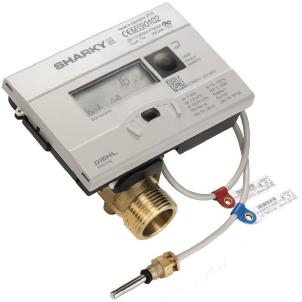

Рисунок 1 - Общий вид
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение (ПО) является встроенным и не может быть изменено в процессе эксплуатации теплосчетчика.
ПО теплосчетчику выполняет функции контроля за измерением температуры и объема теплоносителя, вычислением расхода теплоносителя и количества теплоты, архивированием и передачей измеренных и вычисленных параметров. Также ПО выполняет функции контроля и обновления дисплея, мониторинга питания теплосчетчика, таймера, регистрацию ошибок, осуществляет передачу данных через встроенные интерфейсы.
Конструкция теплосчетчика исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО "высокий" в соответствии с Р 50.2.007-2014.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 10 D3 41 Sharky 774 |
| Номер версии (идентификационный номер) ПО, не ниже | F02-002 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC16 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения температур теплоносителя, °С | от +5 до +105/130 |
| Значение разности температур в подающем и обратном трубопроводах, ДТ, °С | от +3 до +90/120 |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя E, % | ±(3 + 4Atmin/At + 0,02qp/q) |
| Пределы допускаемой относительной погрешности при измерении объема теплоносителя Ef, % | ± (2,0 + 0,02 qp/q) |
| Пределы допускаемой относительной погрешности вычислителя Ec, % | ±(0,5+Atmin/ At) |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °С | ±(0,6 + 0,004 t) |
| Пределы допускаемой относительной погрешности датчиков температуры Et, % | ±(0,5+3 Atmin/ At) |
| Максимально рабочее давление Ру, МПа | 1,6 |
| Примечание: Atmin - минимальное значение разности температур, °С At - измеренное значение разности температур прямого и обратного потоков теплоносителя, °С qp - номинальный расход, м3/ч q - измеренное значение объемного расхода теплоносителя, м3/ч | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температур транспортирования и хранения, °С | от -25 до +60 |
| Условия эксплуатации по ГОСТ Р ЕН 1434-1-2011: - температура окружающей среды, °С - относительная влажность воздуха при +25 °С, не более, % - атмосферное давление, кПа | класс исполнения А от +5 до +55 93 от 90 до 110 |
| Напряжение питания, В | 3,6 (литиевая батарея) |
| Среднее время работы батарейки, лет | 12 |
| Вид монтажа | Г оризонтальный, вертикальный, перевернутый |
| Дисплей | LCD, 8 разрядов |
| Класс защиты по ГОСТ 14254-2015 (IEC 60529:2013) | IP 66 |
| Класс точности по ГОСТ Р ЕН 1434-1-2011 | 2 |
| Наработка на отказ, ч, не менее | 65000 |
| Средний срок службы, лет, не менее | 12 |
| Номинальный диаметр, мм | 15 | 20 | ||
| Максимальный расход, qs, м3/ч | 1,2 | 3,0 | 3,0 | 5,0 |
| Номинальный расход, qp, м3/ч | 0,6 | 1,5 | 1,5 | 2,5 |
| Минимальный расход, qi, м3/ч | 0,006*/0,01 | 0,015 | 0,015 | 0,025 |
| Потери давления при qp, Др, кПа | 8,5 | 7,5 | 7,5 | 10,0 |
| Порог чувствительности, м3/ч | 0,001 | 0,0025 | 0,0025 | 0,004 |
| Присоединительные размеры, дюймы, (мм) | 3/4” (110) | 1” (130) | ||
| Габаритные размеры, не более, мм - высота - ширина - длина | 110 70 135 | 130 76 135 | ||
| Масса, не более, кг | 0,7 | 0,77 | ||
| * - при измерении объема воды | ||||
наносится на лицевую панель теплосчётчика методом лазерной печати и на титульный лист паспорта типографским способом.
Таблица 4
| Наименование | Обозначение | Количество |
| 1. Теплосчетчик Sharky 774 | 1 шт. в соответствии с заказом | |
| 2. Адаптер для монтажа датчика температуры в шаровом кране | 1 шт. | |
| 3. Паспорт | 1 экз. | |
| 4. Методика поверки | МП 208-003-2019 | 1 экз. на партию (по заказу) |
осуществляется по документу МП 208-003-2019 «ГСИ. Теплосчётчики Sharky 774. Методика поверки», утверждённому ФГУП «ВНИИМС» 30.01.2019 г.
Основные средства поверки:
- установка поверочная 3-го разряда в соответствии с приказом Росстандарта от
07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,006 до 5,0 м /ч, пределы допускаемой относительной погрешности измерений не более ±0,6 %.
- рабочий эталон единиц температуры 2-го разряда, соответствующий ГОСТ 8.558-2009 (Рисунок А.2), диапазон измерений от плюс 4 до плюс 100° С, пределы допускаемой основной абсолютной погрешности ±(0,05 + 0,0005 111 + *) °С, *- единица последнего разряда, °С.
- жидкостной термостат со стабильностью не хуже ±0,01 °С/5 мин, градиент 0,005 °С; Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт и на пломбы, установленные на корпусе тепловычислителя.
приведены в эксплуатационном документе.
ГОСТ Р 51649-2014 Теплосчётчики. Общие технические требования ГОСТ Р ЕН 1434-1-2011 Теплосчётчики. Часть 1. Общие требования Техническая документация фирмы «Diehl Metering GmbH»
