| Номер в госреестре | 76217-19 |
| Наименование СИ | Штангенрейсмасы |
| Обозначение типа СИ | ШР, ШРК, ШРЦ |
| Изготовитель | Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО-Туламаш»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 18.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенрейсмасы ШР, ШРК, ШРЦ (далее - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.
Принцип действия штангенрейсмасов - механический. Отсчет размеров в зависимости от модификации производится:
- методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса;
- методом непосредственной оценки по делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса;
- считыванием показаний с жидкокристаллического дисплея цифрового отсчетного устройства, встроенного в рамку штангенрейсмаса.
Штангенрейсмасы выпускаются в следующих исполнениях:
- ШР - с отсчетом по нониусу;
- ШРК - с отсчетом устройством с круговой шкалой;
- ШРЦ - с цифровым отсчетным устройством.
Штангенрейсмасы ШР состоят из основания, штанги со шкалой, закрепленной на основании, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической подачи и ножки, предназначенной для измерений и проведения разметочных работ.
Штангенрейсмасы ШРК состоят из основания, штанги со шкалой, закрепленной на основании, рамки с круговой шкалой, перемещающейся вдоль штанги, устройства микрометрической подачи и ножки, предназначенной для измерений и проведения разметочных работ.
Штангенрейсмасы ШРЦ состоят из основания, штанги со шкалой, закрепленной на основании, рамки с цифровым отсчетным устройством, перемещающейся вдоль штанги, устройства микрометрической подачи и ножки, предназначенной для измерений и проведения разметочных работ. На передней панели цифрового отсчетного устройства расположены кнопки, с помощью которых осуществляется ряд специальных функций:
«mm/in» - выбор единиц измерений (миллиметры/дюймы);
«ABS» - выбор режима измерений (абсолютный/относительный);
«HOLD» - сохранение последнего результата измерений;
«ON/OFF/ZERO» - включение / выключение электронного отсчетного устройства / установка нуля;
«TOL» - задание значений пределов допуска;
«SET» - установка предварительного значения.
Все подвижные элементы штангенрейсмасов снабжены стопорными винтами.
Штангенрейсмасы выпускаются под товарным знаком ООО ТД «ИТО-Туламаш» Товарный знак наносится на штангу или основание штангенрейсмаса, а так же на паспорт типографским способом.

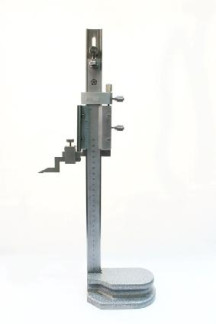

Общий вид штангенрейсмасов представлен на рисунке 1.
11
в) - Штангенрейсмас ШРК (вид 1)
г) - Штангенрейсмас ШРК (вид 2)
д) - Штангенрейсмас ШРЦ Рисунок 1 - Общий вид штангенрейсмасов
Пломбирование штангенрейсмасов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики штангенрейсмасов
| Диапазон измерений линейных размеров, мм | Значение отсчета по нониусу, мм | Ценой деления круговой шкалы отсчетного устройства, мм | Шаг дискретности цифрового отсчетного устройства, мм |
| от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 400 от 0 до 500 от 0 до 600 от 0 до 630 от 0 до 1000 | 0,05 | 0,01 | 0,01 |
| от 0 до 1600 | - | - |
| Измеряемая длина*, мм | Пределы допускаемой абсолютной погрешности, мм | ||
| со значением отсчета по нониусу, мм | с ценой деления круговой шкалы отсчетного устройства, мм | с шагом дискретности цифрового отсчетного устройства, мм | |
| 0,05 | 0,01 | 0,01 | |
| от 0 до 250 включ. | ± 0,05 | ± 0,05 | ± 0,05 |
| св. 250 до 400 включ. | ± 0,06 | ± 0,06 | |
| св. 400 до 630 включ. | ± 0,10 | ± 0,07 | ± 0,07 |
| св. 630 до 1000 включ. | ± 0,09 | ± 0,09 | |
| св. 1000 до 1600 включ. | ± 0,15 | - | - |
| Примечание - За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой. | |||
Таблица 3 - Допуски параллельности и прямолинейности, параметр шероховатости измерительных поверхностей для штангенрейсмасов_
| Наименование характеристики | Значение |
| Допуск параллельности измерительной плоскости ножки относительно основания, мм, не более | 0,010 |
| Допуск прямолинейности измерительной поверхности ножки, мм, не более | 0,006 |
| Параметр шероховатости Ra измерительных поверхностей, мкм, не более: - разметочной ножки - основания | 0,32 0,63 |
Таблица 4 - Основные технические характеристики
| Диапазон измерений, мм | Г абаритные размеры (длина х ширина х высота), мм, не более | Масса, кг, не более |
| от 0 до 200 | 175х90х400 | 4,0 |
| от 0 до 250 | 210х90х500 | 3,3 |
| от 0 до 300 | 210х90х500 | 3,3 |
| от 0 до 400 | 275х120х680 | 4,5 |
| от 0 до 500 | 280х125х710 | 8,0 |
| от 0 до 600 | 275х130х810 | 6,2 |
| от 0 до 630 | 275х130х830 | 8,8 |
| от 0 до 1000 | 330х165х1320 | 21,5 |
| от 0 до 1600 | 410х220х1770 | 34,0 |
Таблица 5 - Условия эксплуатации
| Наименование характеристики | Значение характеристики |
| Температура окружающего воздуха, °С | от +10 до +30 |
| Относительная влажность, %, не более | 80 |
наносится на наружную поверхность футляра штангенрейсмасов методом наклейки, краской или методом лазерной гравировки; на титульный лист паспорта типографским способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Штангенрейсмас ШР, ШРК, ШРЦ | - | 1 шт. |
| Элемент питания (для ШРЦ) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-ТМС-011/19 | 1 экз. |
осуществляется по документу МП-ТМС-011/19 «Штангенрейсмасы ШР, ШРК, ШРЦ. Методика поверки», утверждённому ООО «ТМС РУС» 19.03.2019 г.
Основные средства поверки:
Меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится:
- в паспорт или на свидетельство о поверке при первичной поверке;
- на свидетельство о поверке при периодической поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от
29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
ТУ 3933-017-06448368-2018 Штангенрейсмасы. Технические условия
