| Номер в госреестре | 76222-19 |
| Наименование СИ | Эталон абсолютного давления |
| Изготовитель | АО "Лаборатория новых информационных технологий ЛАНИТ", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Эталон абсолютного давления (далее по тексту - эталон) предназначен для воспроизведения и точных измерений абсолютного давления.
В состав эталона входят: калибратор-контроллер PPC4 (далее по тексту - контроллер), манометр грузопоршневой PG модификации PG7601 (далее по тексту - манометр).
Принцип действия манометра основан на уравновешивании силы, действующей в рабочей среде на нижний торец неуплотненного поршня, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.
Принцип действия контроллера основан на преобразовании давления в цифровой сигнал посредством встроенных кварцевых преобразователей, преобразующих давление в частоту собственных колебаний.
Контроллер предназначен для измерений, точной установки и поддержания давления в системе эталона.
Для создания вакуума в системе эталона применяется вакуумный насос, для измерения остаточного давления под колпаком манометра встроен датчик вакуума.
Температура модуля поршневого цилиндра PC измеряется термометром сопротивления, встроенным в базу манометра.
Пломбировка корпуса эталона не предусмотрена.

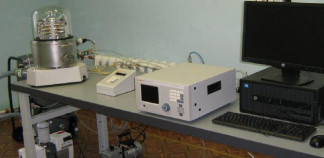

Общий вид эталона приведен на рисунке 1. На рисунке 2 изображены шильды маркировки эталона.
Эталон функционирует под управлением автономного программного обеспечения (ПО). Автономное ПО обеспечивает автоматизированную работу контроллера и манометра функционирующих под управлением встроенного ПО.
Контроллер функционирует под управлением встроенного ПО, которое является неотъемлемой его частью. ПО выполняет следующие функции: управление работой контроллера; формирование выходных сигналов, передача их на цветной сенсорный дисплей контроллера; обработка, передача и отображение результатов измерений, автоматическая диагностика состояния контроллера.
Манометр имеет встроенное ПО, состоящее из двух частей: встроенного в терминал PG и встроенного в базу PG7601.
ПО встроенное в базу PG7601 разработано изготовителем специально для управления работой манометра и автоматической диагностики состояния готовности к измерениям (положение поршня, скорости вращения поршня и т.д.). ПО встроенное в терминал PG служит для приема, обработки и отображения измерительной информации от базы PG7601, а так же позволяет задавать пользовательские настройки.
Влияние комплекса ПО эталона учтено при нормировании метрологических характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений -«средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) ПО | Значение | |||
| Встроенное | Автономное | |||
| манометра | контроллера | |||
| базы PG7601 | терминала PG | |||
| Идентификационное наименование ПО | PG7601 | Fluke Calibration | PPC4 | Fluke COMPASS for Pressure |
| Номер версии (идентификационный номер) ПО | не ниже v3.1.4.308 | не ниже v2.2.2.0 | не ниже v1.2.5.0 | не ниже v4.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления, кПа | от 0,5 до 350 |
| Среднее квадратическое отклонение суммарной погрешности, Па, не более -в диапазоне от 0,5 до 130 кПа включ. -в диапазоне св. 130 до 350 кПа | 1,3 от 1,3 до 3,5 |
| Номинальная площадь поршня, см2 | 9,8 |
| Скорость опускания поршня, мм/мин, не более | 0,2 |
| Порог реагирования, Па, не более | 1 |
| Диапазон измерений температуры термометром сопротивления, °С | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры термометром сопротивления, °С | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда контроллера | чистый, сухой, неагрессивный газ |
| Рабочая среда манометра | воздух, азот, нейтральный газ |
| Материал поршневой пары | карбид вольфрама |
| Коэффициент деформации поршневой пары, Па-1 | 4,510-12 |
| Температурный коэффициент линейного расширения поршневой пары, 10-6°С-1 | 4,5 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22/110±24 50/60 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление окружающего воздуха, кПа - относительная влажность воздуха, % - тряска, вибрация и удары | от +20 до +25 от 84 до 106,7 от 40 до 80 должны отсутствовать |
| Средняя наработка на отказ, ч | 8000 |
| Средний срок службы, лет | 10 |
наносится на шильд на корпусе эталона фотохимическим методом и на титульный лист формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование частей | Обозначение | Кол-во |
| Манометр грузопоршневой PG7601 | PG7601 | 1 шт. |
| Измерительная поршневая система PC | PC-7100/7600- 10-L | 1 шт. |
| Система автоматического манипулятора грузов AMH | AMH-38-CE | 1 шт. |
| Набор грузов MS | MS-AMH-38 | 1 компл. |
| Калибратор-контроллер давления PPC4 | PPC4-2M-II (A700Ks/A100Kp) | 1 шт. |
| Вакуумный насос EVD | EVD-VE235 | 1 шт. |
| Форвакуумный насос | Pfeiffer Vacuum Pascal 2005 | 1 шт. |
| Персональный компьютер с ПО Fluke COMPASS for Pressure | - | 1 шт. |
| Методика поверки | МП 231-0060-2019 | 1 экз. |
| Формуляр | ЯКИН.665600.800 ФО | 1 экз. |
| Диск с ПО Fluke COMPASS for Pressure | - | 1 шт. |
осуществляется по документу МП 231-0060-2019 «ГСИ. Эталон абсолютного давления. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22 июля 2019 г.
Основные средства поверки:
Государственный первичный эталон единицы давления для области абсолютного давления по ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1 -106 Па» в диапазоне от 1-10-1 до 7105 Па
1 3
(ГЭТ 101-2011): в диапазоне измерений абсолютного давления от 110 до 110 Па СКО
-3 -3 -5
результата измерений 1,3-10" Па, НСП 3,2-10" Па + 7,0 10" р; в диапазоне измерений абсолютного давления от 1102 до 1,3 105 Па СКО результата измерений 2,110-2 Па, НСП 4,3 10-2 Па + 7,0-10-6р; в диапазоне измерений абсолютного давления от 7103 до 7105 Па СКО результата измерений от 0,2 до 1 Па, НСП от 0,3 до 7 Па; гдер - измеряемое давление, Па.
Вторичный (рабочий) эталон единицы давления для области абсолютного давления по ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1 -106 Па» в диапазоне 1 - 1103, СКО суммарной погрешности 2,3 • 10-3 Па + 9,0- 10-5 р; гдер - измеряемое давление, Па.
Термометры сопротивления эталонные ЭТС-100 (регистрационный номер 19916-00). Преобразователи сигналов ТС и ТП прецизионные «Теркон» (регистрационный номер 23245-08).
Термостаты регулируемые ТР-1М (регистрационный номер 24473-08), диапазон воспроизведения температуры от минус 40 до 200 °С, нестабильность поддержания температуры ±0,05 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) формуляр и (или) корпус.
приведены в эксплуатационном документе.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1 -106 Па
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
