| Номер в госреестре | 76226-19 |
| Наименование СИ | Штангенрейсмасы |
| Обозначение типа СИ | ШР |
| Изготовитель | Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО-Туламаш»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 18.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенрейсмасы ШР (далее - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.
Принцип действия штангенрейсмасов - механический. Отсчет размеров в зависимости от модификации производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса;
Штангенрейсмасы ШР состоят из основания, штанги со шкалой, закрепленной на основании, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической подачи и ножки, предназначенной для измерений и проведения разметочных работ.
Штангенрейсмасы ШР имеют отсчет по нониусу 0,05 мм и диапазоны измерений от 0 до 250 мм, от 40 до 400 мм, от 60 до 630 мм, от 100 до 1000 мм изготавливаются по ГОСТ 164-90.
Штангенрейсмасы выпускаются под товарным знаком ООО ТД «ИТО-Туламаш» Товарный знак наносится на штангу или основание штангенрейсмаса, а так же на паспорт типографским способом.

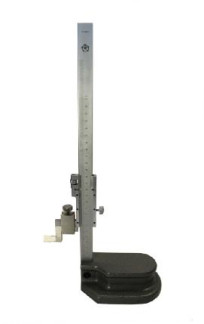

Общий вид штангенрейсмасов представлен на рисунке 1.
*
Рисунок 1 - Общий вид штангенрейсмасов ШР Пломбирование штангенрейсмасов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики штангенрейсмасов ШР
| Диапазон измерений линейных размеров, мм | Значение отсчета по нониусу, мм |
| от 0 до 250 | 0,05 |
| от 40 до 400 | |
| от 60 до 630 | |
| от 100 до 1000 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов ШР
| Измеряемая длина*, мм | Пределы допускаемой абсолютной погрешности, мм |
| со значением отсчета по нониусу, мм | |
| 0,05 | |
| от 0 до 250 включ. | ± 0,05 |
| св. 250 до 400 включ. | |
| св. 400 до 630 включ. | |
| св. 630 до 1000 включ. | ± 0,10 |
| Примечание - За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой. | |
Таблица 3 - Допуски параллельности и прямолинейности, параметр шероховатости измерительных поверхностей для штангенрейсмасов ШР_
| Наименование характеристики | Значение |
| Допуск параллельности верхней и нижней измерительных поверхностей ножки, мм, не более | 0,006 |
| Допуск прямолинейности измерительной поверхности ножки, мм, не более | 0,004 |
| Допуск отклонения действительного размера «g» измерительной ножки от намаркированного, мм | ± 0,02 |
| Допуск параллельности измерительной плоскости ножки относительно основания, мм, не более | 0,010 |
| Параметр шероховатости Ra измерительных поверхностей, мкм, не более: - измерительной ножки - разметочной ножки и основания | 0,16 0,32 |
Таблица 4 - Основные технические характеристики
| Диапазон измерений, мм | Г абаритные размеры (длина х ширина х высота), мм, не более | Масса, кг, не более |
| от 0 до 250 ГОСТ | 210х90х500 | 3,3 |
| от 40 до 400 ГОСТ | 275х120х680 | 6,6 |
| от 60 до 630 ГОСТ | 275х130х870 | 7,2 |
| от 100 до 1000 ГОСТ | 330х165х1320 | 16,9 |
Таблица 5 - Условия эксплуатации
| Наименование характеристики | Значение характеристики |
| Температура окружающего воздуха, °С | от +10 до +30 |
| Относительная влажность, %, не более | 80 |
наносится на наружную поверхность футляра штангенрейсмасов методом наклейки, краской или методом лазерной гравировки; на титульный лист паспорта типографским способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Штангенрейсмас ШР | - | 1 шт. |
| Ножка измерительная | - | 1 шт. |
| Ножка разметочная | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу МИ 2190-92 «Штангенрейсмасы. Методика поверки».
Основные средства поверки:
Меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится:
- в паспорт или на свидетельство о поверке при первичной поверке;
- на свидетельство о поверке при периодической поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» ГОСТ 164-90 Штангенрейсмасы. Технические условия
