Резервуары стальные вертикальные цилиндрические РВС-1000, 76227-19

Назначение

Резервуары стальные вертикальные цилиндрические РВС-1000 предназначены для измерений объема при приеме, хранении и отпуске дизельного топлива.

Описание

Резервуары представляют собой закрытые стальные сосуды в виде вертикально установленных цилиндров, с днищами и стационарными крышами.

Резервуары установлены на бетонных фундаментах, оборудованы шахтными лестницами, люками-лазами для обслуживания во время эксплуатации. Крыша резервуаров коническая.

Резервуары оснащены трубопроводами приема и выдачи дизельного топлива, предохранительными клапанами, контрольно-измерительными приборами, средствами автоматики, и имеют наружные и внутренние антикоррозионные покрытия.

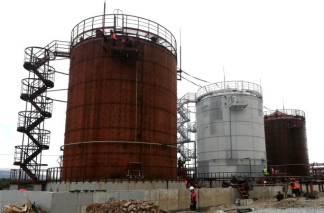

Общий вид резервуаров представлен на рисунке 1.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000 не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1

Знак утверждения типа

наносится в виде наклейки на титульный лист паспорта Комплектность средства измерений

Таблица 2

Поверка

осуществляется по документу МИ 3144-2008 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки электронно-оптическим методом.

Основные средства поверки:

-    Рулетка измерительная с грузом Р30Н2Г 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 30 м, регистрационный № 46391-11;

-    Рулетка измерительная Р50Н2К 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 50 м, регистрационный № 46391-11;

-    Тахеометр электронный SOKKIA NET1200 СКО измерений расстояний 1,0 мм, СКО измерений углов 1", регистрационный № 29652-05;

-    Нивелир компенсаторный VEGA L24 погрешность ±2 мм, регистрационный № 54719-13;

-    Расходомер массовый Promass 83F диапазон измерений от 10 до 70 м3/ч, погрешность ±0,1 %, регистрационный № 15201-07;

-    Толщиномер ультразвуковой А1207 диапазон измерений от 0,8 до 30 мм, погрешность ±0,1 мм, регистрационный № 48244-11;

-    Анемометр с функцией измерения температуры Testo-410-1 диапазон измерений от минус 10 до плюс 50 °С, погрешность ±0,5 °С, регистрационный № 38735-08.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара.

Сведения о методах измерений

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256, с изменениями, утвержденными Федеральным агентством по техническому регулированию и метрологии от 21.08.2018 г. № 1718

МИ 3144-2008 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки электронно-оптическим методом
