| Номер в госреестре | 76237-19 |
| Наименование СИ | Реометры |
| Обозначение типа СИ | серии MCR2 |
| Изготовитель | "Anton Paar GmbH", Австрия |
| Год регистрации | 2019 |
| Срок свидетельства | 20.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Реометры серии MCR (далее - реометры) предназначены для измерений динамической вязкости и проведения реологических исследований в лабораторных условиях.
Принцип действия реометров основан на измерении изменения крутящего момента, создаваемого исследуемым продуктом в роторе, а также заключается в приложении к испытуемому образцу регулируемой деформации сдвига с целью измерения его реологических свойств - динамической вязкости.
Реометры состоят из измерительной системы, высокодинамичного измерительного привода с быстроразъемным соединением для измерительных систем, лифта для подъема и опускания измерительной системы, дисплея для служебной информации, несущего корпуса с местом для установки термостата. Внутри корпуса размещены электронная и пневматическая системы.
Измерительные системы, в зависимости от измерительных задач, подразделяются на цилиндрические, конус-плоскость, плоскость-плоскость и система с двойным зазором. Измерительная система с исследуемым образцом термостатируется с помощью встроенного термостата Пельтье или внешнего жидкостного циркуляционного термостата. Управление реометром производится с помощью ПК с установленным специальным программным обеспечением.
Реометры выпускаются в модификациях MCR 72, MCR 92 и Smart Pave 92, которые отличаются диапазонами показаний динамической вязкости и типом подшипника. Модификации MCR 92 и Smart Pave 92 оснащены воздушным подшипником измерительного привода, модификация MCR 72 механическим. Модификация Smart Pave 92 предназначена для измерения образцов при производстве и разработке асфальтобетонных смесей.
Реометры позволяют исследовать реологические свойства материалов, такие как сдвиговая вязкость, получаемая при испытаниях на текучесть, а также динамические свойства материала, такие как комплексный модуль/модуль вязкоупругости и фазовый угол, получаемые из испытаний методом вынужденных колебаний/осцилляций.

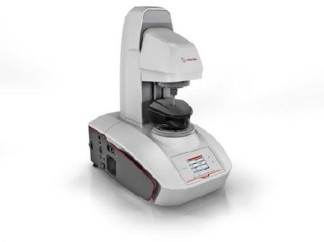

Общий вид реометров представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
Реометры функционируют под управлением встроенного и автономного специального программного обеспечения, устанавливаемого на персональном компьютере, которое предназначенного для управления работой реометра, процессом измерений, а также хранения и обработки полученных данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО реометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | |
| встроенное | автономное | |
| Идентификационное наименование ПО | Boot FW MCR | RheoCompass |
| Номер версии (идентификационный номер) ПО, не ниже | 01.00 | 1.21.471 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| MCR 72 MCR 92 Smart Pave 92 | |
| Диапазон измерений динамической вязкости, мПа-с | от 1 до 1 • 105 |
| Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности измерений динамической вязкости, % | ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| MCR 72 MCR 92 Smart Pave 92 | |
| Диапазон показаний динамической вязкости, мПа-с | Q * от 0,07 до 1,3-10 |
| Диапазон показаний температур, °C | от -40 до +400 |
| Рабочий диапазон задания и поддержания температур, °C | от -40 до +150 |
| Параметры электрического питания: - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | от 49 до 61 |
| Потребляемая мощность, В-А, не более | 480 |
| Интерфейс | USB |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 380х660х530 |
| Масса, кг, не более | 33 |
| Условия эксплуатации: 0/^ - температура окружающей среды, С | от +15 до +35 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,0 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 5000 |
| * Диапазон показаний динамической вязкости зависит от измерительной системы. | |
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус реометра в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Реометр серии MCR | - | 1 шт. |
| Измерительная система | - | не менее 1 шт. (по заказу) |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Программное обеспечение | RheoCompass | 1 USB-носитель |
| Методика поверки | МП 2302-0120-2019 | 1 экз. |
осуществляется по документу МП 2302-0120-2019 «ГСИ. Реометры серии MCR. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 27 мая 2019 г.
Основные средства поверки:
- стандартные образцы вязкости 8588-2004, ГСО 8589-2004, ГСО 8593-2004, ГСО 8594-2004, ГСО 8598-2004, ГСО 8599-2004, ГСО
жидкости: ГСО 8586-2004, ГСО 8587-2004, 8590-2004, ГСО 8591-2004, ГСО 8592-2004, 8595-2004, ГСО 8596-2004, ГСО 8597-2004, , , 8600-2004, ГСО 8601-2004, ГСО 8602-2004,
ГСО
ГСО
ГСО
ГСО 8603-2004 с погрешностью ±0,2 % и ГСО 8604-2004, ГСО 8605-2004, ГСО 8606-2004 с погрешностью ±0,3 % (применение определенных типов ГСО определяется диапазоном измерений вязкости измерительной системы, входящей в комплект реометра).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 54 |
| Поверителей | 6 |
| Актуальность данных | 16.09.2024 |
