| Номер в госреестре | 76238-19 |
| Наименование СИ | Установки для проверки дыхательных аппаратов со сжатым кислородом |
| Обозначение типа СИ | Drager RZ 7000 |
| Изготовитель | "Drager Safety AG & Co. KGaA", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 20.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для проверки дыхательных аппаратов со сжатым кислородом Drager RZ 7000 (далее по тексту - установки) предназначены для воспроизведений избыточного давления (давления-разрежения) и измерений расхода воздуха.
Принцип действия установок основан на воспроизведении величин давления и измерении расхода газа в газораспределительной системе установок при проверке дыхательных аппаратов со сжатым кислородом при различных режимах работы, задаваемых манипуляциями с органами управления, расположенными на приборной панели установок. В блоке обработки величины давления и расхода газа преобразуются в цифровые сигналы, отображаемые на жидкокристаллическом дисплее.
На разных этапах проведения проверок источниками потока газа являются встроенный в приборы пневматический электрический насос и/или баллон со сжатым кислородом проверяемого дыхательного аппарата со сжатым кислородом Основные функции установок:
- создание избыточного давления или давления-разрежения;
- измерение расхода воздуха;
- проверка герметичности дыхательных аппаратов и полнолицевых масок. Установки представляют собой переносные устройства с герметичным корпусом из
полимерных материалов, устойчивых к механическим воздействиям. Для фиксации крышки устройства предназначены защелки. Установки снабжены ручкой для переноса устройства.
Внутри установки расположена приборная панель из полимерных материалов с органами управления и отображения, а также разъем штекерного типа для подключения испытуемых изделий. На приборной панели также расположены USB-разъем для подключения к компьютеру и разъем для подключения к внешнему источнику электропитания.

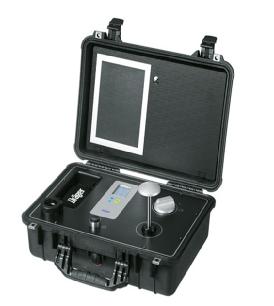

Общий вид установок и место нанесения знака поверки представлены на рисунке 1. Пломбирование установок не предусмотрено.
Место нанесения знака поверки
Установки имеют встроенное и внешнее программное обеспечение (далее по тексту -ПО). Встроенное ПО разработано фирмой-изготовителем. Встроенное ПО идентифицируется путем вывода на дисплей установок на информационном экране номера версии программного обеспечения.
Внешнее ПО Drager Protector является метрологически незначимым и предназначено для отображения измеренной информации в графической форме на экране компьютера.
Установки имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную фирмой-изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные встроенного и внешнего ПО установок приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечению
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Внешнее ПО | |
| Идентификационное наименование ПО | - | Drager Protector Software |
| Номер версии (идентификационный номер ПО), не ниже | V 1.0.8 | 6.3.2 |
| Цифровой идентификатор ПО | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики установок представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики установок
| Наименование характеристики | Значение |
| Диапазон воспроизведений избыточного давления и давления-разрежения, кПа (мбар) | от -3 до +3 (от -30 до +30) |
| Пределы допускаемой приведенной (к верхнему значению диапазона воспроизведений) погрешности воспроизведений избыточного давления и давления-разрежения, % | ±1,0 |
| Диапазон измерений расхода воздуха, л/мин | от 0,5 до 4 |
| Пределы допускаемой относительной погрешности измерений расхода воздуха, % | ±5,0 |
Таблица 3 - Основные технические характеристики установок
| Наименование характеристики | Значение |
| Максимальное допустимое испытательное давление, % от верхнего значения диапазона воспроизведений | 125 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +10 до +45 от 30 до 70 |
| Параметры сети питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 50 до 60 |
| Параметры сети питания от источника постоянного тока (через сетевой адаптер): - напряжение постоянного тока, В | 11±1,1 |
| Наименование характеристики | Значение |
| Габаритные размеры, (длинахширинахвысота), мм, не более | 470x357x176 |
| Масса, кг, не более | 8,3 |
| Срок службы, лет | 10 |
наносится на корпус прибора методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность установок представлена в таблице 4.
Таблица 4 - Комплектность установок
| Наименование изделия | Обозначения | Количество |
| У становка для проверки дыхательных аппаратов со сжатым кислородом Drager RZ 7000 | 1 шт. | |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-118-19 | 1 экз. |
осуществляется по документу ИЦРМ-МП-118-19 «Установки для проверки дыхательных аппаратов со сжатым кислородом Drager RZ 7000. Методика поверки», утвержденному ООО «ИЦРМ» 05.07.2019 г.
Основные средства поверки:
- калибратор давления CPH6200 (регистрационный номер в Федеральном информационном фонд 52030-12);
- расходомер-счетчик газа РГС (регистрационный номер в Федеральном информационном фонде 20831-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на корпус установки, свидетельство о поверке и (или) в паспорт.
отсутствуют.
Техническая документация изготовителя
| Зарегистрировано поверок | 117 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
