Станции автоматические метеорологические СОКОЛ-М1, 76239-19

76239-19
Станции автоматические метеорологические СОКОЛ-М1 (далее — станции СОКОЛ-М1) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, почвы, воды, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества и интенсивности осадков.
Карточка СИ
Номер в госреестре 76239-19
Наименование СИ Станции автоматические метеорологические
Обозначение типа СИ СОКОЛ-М1
Изготовитель Общество с ограниченной ответственностью «Техавтоматика» (OОО «Техавтоматика»), г. Казань
Год регистрации 2019
Срок свидетельства 20.09.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Станции автоматические метеорологические СОКОЛ-М1 (далее — станции СОКОЛ-М1) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, почвы, воды, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества и интенсивности осадков.

Описание

Принцип действия станций СОКОЛ-М1 основан на измерении первичными измерительными преобразователями (датчиками) физических величин с передачей данных в контроллер и далее потребителям с помощью средств связи.

Конструктивно станции СОКОЛ-М1 выполнены в виде моноблока, в корпусе которого размещены: блок регистрации и обработки измерительной информации (контроллер), измерители температуры и влажности воздуха, измерители количества и интенсивности атмосферных осадков, измеритель атмосферного давления, аккумуляторная батарея, вспомогательное коммуникационное оборудование. На внешней стороне корпуса станций СОКОЛ-М1 размещаются измерители скорости и направления ветра, индикатор ультрафиолетовой солнечной радиации, солнечная панель, цифровая видеокамера. При необходимости датчик скорости ветра и датчик направления ветра можно выносить отдельно от метеостанции на расстояние до 10 метров.

Принцип действия первичных измерительных преобразователей (датчиков) для различных измерительных каналов станций СОКОЛ-М1 основана на:

-    при измерении температуры воздуха, воды, почвы на изменении падения напряжения на p-n переходе в зависимости от температуры окружающей среды;

-    при измерении относительной влажности воздуха на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;

-    при измерении скорости воздушного потока на преобразовании вращательного движения вала с чувствительным элементом (чашками) и измерении скорости его вращения с помощью датчика холла;

-    при измерении направления воздушного потока на преобразовании угла поворота флюгарки в электрический сигнал с помощью магнитного регистратора угла поворота;

-    при измерении атмосферного давления на изменении емкости конденсатора в зависимости от изменения атмосферного давления;

-    при измерении количества осадков на регистрации числа опрокидываний лоточного механизма с помощью герконового выключателя;

-    при измерении интенсивности осадков на регистрации числа опрокидываний лоточного механизма с усреднением результатов измерений по заданным промежуткам времени.

К станциям СОКОЛ-М1 опционально могут быть подключены выносные элементы: измеритель температуры почвы, воды; индикатор влажности почвы, индикатор влажности листа.

Электропитание станции СОКОЛ-М1 может осуществляться от внешнего источника питания, солнечной панели или встроенной аккумуляторной батареи. Подключение к станциям может осуществляться с помощью интерфейсов USB, GSM, RS-485, LoRa433, USB.

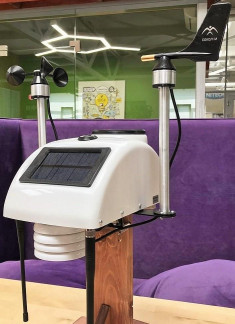

Общий вид станций СОКОЛ-М1 представлен на рисунке 1.

Схема пломбирования станций СОКОЛ-М1 от несанкционированного доступа представлена на рисунке 2.

Программное обеспечение

Программное обеспечение станций СОКОЛ-М1 (далее — ПО СОКОЛ-М1) состоит из двух модулей: встроенного ПО (ПО «Meteo1») и автономного ПО «Sokol meteo».

Встроенное ПО «Meteo1» обеспечивает сбор, обработку, запись данных в память станции и/или передачу их по каналам связи на удаленный ПК.

Автономное ПО «Sokol meteo» обеспечивает отображение, анализ, архивирование результатов измерений, проверку состояния и настройку станции.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 — Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«Meteo1.hex»

« S etup_S okolCFG_ V1.1.exe»

Номер версии (идентификационный номер) ПО

не ниже 1.1.0

не ниже 1.1

Цифровой идентификатор ПО (алгоритм CRC32)

9F36FB04

FFED7A71

Технические характеристики

Таблица 2 — Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений атмосферного давления, гПа

от 540 до 1100

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,5

Диапазон измерений температуры воздуха, °С

от -50 до +55

Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С:

-    в диапазоне св. -30 до +50 °С включ.;

-    в диапазоне от -50 до -30 °С включ. и от +50 до +55 °С

±0,2

±0,4

Диапазон измерений температуры почвы, °С

от -60 до +70

Пределы допускаемой абсолютной погрешности измерений температуры почвы, °С:

-    в диапазоне св. -30 до +50 °С включ.;

-    в диапазоне от -60 до -30 °С включ. и от +50 до +70 °С

±0,2

±0,4

Диапазон измерений температуры воды, °С

от -10 до +65

Пределы допускаемой абсолютной погрешности

»-» o/"4

измерений температуры воды, С

±0,2

Диапазон измерений относительной влажности воздуха, %

от 1 до 100

Пределы допускаемой абсолютной погрешности измерений влажности воздуха, %

±5

Минимальное измеряемое количества осадков, мм

от 0,2

Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм

±(0,2+0,05 •L)*

Диапазон измерений интенсивности осадков, мм/ч

от 0 до 120

Пределы допускаемой абсолютной погрешности измерений интенсивности атмосферных осадков, мм

±(0,2+0,05 •М)*

Наименование характеристики

Значение

Диапазон измерений скорости воздушного потока, м/с

от 1 до 60

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с:

-в диапазоне от 1 до 5 м/с включ.;

-в диапазоне св. 5 до 60 м/с включ.

±0,5 ±(0,5+0,05-F)*

Диапазон измерений направления воздушного потока, град

от 0 до 359

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, град

±3

*: L - измеренное значение количества осадков, мм; М - измеренное значение интенсивности осадков, мм/мин; F-измеренная скорость воздушного потока, м/с.

Таблица 3 — основные технические характеристики

Наименование параметра

Значение

Напряжение питания от сети постоянного тока, В

от 8 до 25

Потребляемая мощность, В-А, не более

10

Емкость аккумуляторных батарей, А*час

8

Интерфейсы связи

USB, GSM, RS-485, LoRa433

Г абаритные размеры, мм, не более

Длина

Ширина

Высота

415

290

370

Масса, кг, не более

4,0

Условия эксплуатации Температура воздуха, oC Относительная влажность воздуха, % Атмосферное давление, гПа

от -50 до +55 от 0 до 100 от 600 до 1100

Средняя наработка на отказ, ч

20000

Средний срок службы, лет

8

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским методом и на корпус станций СОКОЛ-М1 в виде этикетки.

Комплектность

Таблица 4 — Комплектность поставки станций СОКОЛ-М1

Наименование

Обозначение

Кол-во

Станция автоматическая метеорологическая СОКОЛ-М1

СОКОЛ-М1

1 шт.

Руководство по эксплуатации

МС1.41631.001.РЭ

1 экз.

Паспорт

МС 1.41631.001.ПС

1 экз.

Методика поверки

МП-2540-0049-2019

1 экз.

Автономное программное обеспечение

«SokolCFG_T»

1 шт.

осуществляется по документу МП 2540-0049-2019 «ГСИ. Станции автоматические метеорологические СОКОЛ-М1. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13.06.2019 года.

Основные средства поверки:

Рабочий эталон 1-го разряда (аэродинамическая измерительная установка) по ГОСТ Р 8.886-2015

Барометры образцовые переносные БОП-1М, модификация БОП-1М-2 регистрационный номер в Федеральном информационном фонде № 26469-17.

Термометры сопротивления платиновые вибропрочные эталонные ПТСВ 2-го и 3-го разрядов, регистрационный номер в Федеральном информационном фонде 57690-14.

Измеритель температуры двухканальный прецизионный МИТ 2, регистрационный номер в Федеральном информационном фонде 46432-11.

Рабочий эталон единицы длины для измерений количества атмосферных осадков и интенсивности атмосферных осадков по локальной поверочной схеме, утвержденной ФГУП «ВНИИМ им. Д.И.Менделеева» для средств измерений количества осадков в диапазоне значений от 0 мм до 2000 м, интенсивности атмосферных осадков в диапазоне значений от 0,25 мм/ч до 300 мм/ч.

Термогигрометр ИВА-6, модификация ИВА-6Б, исполнение 2П, регистрационный номер в Федеральном информационном фонде № 46434-11.

Цилиндры 2-го класса точности Klin, регистрационный номер в Федеральном информационном фонде № 33562-06.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.547-09 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па

ГОСТ 8.885-2015 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) №256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Технические условия «МС1.41631.001.ТУ. Станции автоматические метеорологические СОКОЛ-М1
