| Номер в госреестре | 76240-19 |
| Наименование СИ | Приборы для непрерывного измерения температуры жидкой стали |
| Обозначение типа СИ | CasTemp Wireless |
| Изготовитель | "Heraeus Electro-Nite GmbH & CO. KG", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 20.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для непрерывного измерения температуры жидкой стали CasTemp Wireless предназначены для измерений термо э.д.с., поступающих от первичных преобразователей термоэлектрических, погружаемых в жидкий металл.
Принцип действия приборов для непрерывного измерения температуры жидкой стали CasTemp Wireless (далее - приборы CasTemp Wireless) основан на измерении электрических сигналов преобразователей термоэлектрических типа B (по ГОСТ 8.585-2001), поступающих через держатель зонда в электронный блок беспроводного модуля QUBE CTW (рисунок 1), преобразовании этих сигналов в электронном блоке в цифровой сигнал температуры и дальнейшей передачи по беспроводному каналу на прибор CasTemp Wireless (рисунок 2).
Приборы CasTemp Wireless осуществляют следующие функции: сбор цифровой информации с беспроводных модулей QUBE CTW, вычислительную обработку результатов измерений, а также индикацию результатов измерений.
Приборы CasTemp Wireless состоят из электронного блока с кнопкой управления, антенны для связи с беспроводным модулем QUBE CTW, а также USB-разъемов для зарядки беспроводных модулей QUBE CTW и подключения иных вспомогательных устройств. Корпус приборов CasTemp Wireless - металлический.

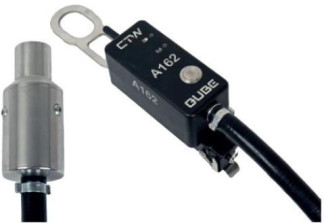

Беспроводные модули QUBE CTW состоят из электронного блока и рукоятки для держателя зонда, соединенной с электронным блоком кабелем. Беспроводные модули QUBE CTW выпускаются в металлических корпусах, на которых располагаются 2 световых LED-индикатора и кнопка включения/выключения.
Приборы CasTemp Wireless могут включать один или несколько беспроводных модулей QUBE CTW.
Пломбирование приборов CasTemp Wireless не предусмотрено.
Внутреннее (встроенное) программное обеспечение (ПО) в приборах CasTemp Wireless является метрологически значимым и устанавливается при их изготовлении. Пользователь не имеет возможности считывания ПО. Возможно обновление ПО до более поздних версий в автоматическом режиме, описанном в руководстве по эксплуатации.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CasTemp Wireless |
| Номер версии (идентификационный номер) ПО | не ниже 3.0.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от +600 до +1810 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1 |
| Дискретность индикации измеренной величины, °С | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| -температура окружающей среды, °С | от 0 до +50 |
| Температура транспортировки и хранения, °С | от -20 до +85 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 |
| - частота переменного тока, Гц | 50 |
| Габаритные размеры (ШхГхВ), мм, не более: | |
| - электронного блока | 260*195x480 |
| - модуля QUBE CTW | 55x90x190 |
| Масса, кг, не более: | |
| - электронного блока | 8,6 |
| - модуля QUBE CTW | 0,8 |
наносится на переднюю панель приборов CasTemp Wireless с помощью отдельной наклейки (рисунок 2) и титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для непрерывного измерения температуры жидкой стали | CasTemp Wireless | 1 шт. |
| Беспроводный модуль | QUBE CTW | В соответствии с заказом |
| Переходной кабель | Check mate | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-6082-442-2019 | 1 экз. |
осуществляется по документу РТ-МП-6082-442-2019 «ГСИ. Приборы для непрерывного измерения температуры жидкой стали CasTemp Wireless. Методика поверки», утвержденному ФБУ «Ростест-Москва» 29 июля 2019 г.
Основные средства поверки:
- калибратор напряжения постоянного тока, диапазон воспроизведения напряжения от 0 до 15 мВ, 3-й разряд по ГОСТ 8.027-2001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
ГОСТ 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Техническая документация изготовителя Heraeus Electro-Nite GmbH & Co. KG
| Зарегистрировано поверок | 13 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
