| Номер в госреестре | 76244-19 |
| Наименование СИ | Система измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО "Газпром нефть Оренбург" в составе АСУ ПНГ. СИКГ ФВД СУГ |
| Изготовитель | АО "Нефтеавтоматика", г.Уфа |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО «Г азпром нефть Оренбург» в составе АСУ ПНГ. СИКГ ФВД СУГ (далее - СИКГ) предназначена для технологического автоматического измерения количества и параметров газа, подаваемого на факел высокого давления площадки СУГ, и обеспечения оперативности управления технологическими процессами при выдаче данных в систему управления технологического объекта.
Конструктивно СИКГ состоит из одной измерительной линии (ИЛ) и системы сбора и обработки информации (СОИ).
На ИЛ установлены следующие основные средства измерений (СИ):
- счетчик газа КТМ100 РУС (регистрационный номер в Федеральном информационном фонде 60932-15);
- датчик давления Метран-150 мод. Метран-150ТАЯ2 (регистрационный номер в Федеральном информационном фонде 32854-13);
- термопреобразователь с унифицированным выходным сигналом Метран-270 мод. ТСПУ Метран-276 (регистрационный номер в Федеральном информационном фонде 21968-11).
СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» (регистрационный номер в Федеральном информационном фонде 52866-13) и автоматизированное рабочее место (АРМ) оператора (основное и резервное) на базе персональных компьютеров, оснащенных монитором, клавиатурой и печатающим устройством. Комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» осуществляет обработку сигналов с первичных преобразователей СИ, вычисление физикохимических показателей газа (плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости) в соответствии с ГСССД МР 113-2003 «Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263.500 К при давлениях до 15 МПа», расчет объема газа, приведенного к стандартным условиям, передачу информации на верхний уровень СОИ. АРМ оператора предназначен для сбора данных, формирования и печати отчетных документов, отображения и регистрации измерительной и технологической информации, архивирования, построения графиков и таблиц, трендов, архивных данных, а так же любой другой информации выведенной на экран монитора.
Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на средства измерений, входящие в состав СИКГ.
СИКГ обеспечивает выполнение следующих фу нкций:
- измерение объема газа в рабочих условиях (м3/ч);
- вычисление объема газа, приведенного к стандартным условиям (м /ч);
- измерение температуры (°С), абсолютного давления газа (МПа);
- отображение измерительной и технологической информации на мониторах АРМ оператора;
- регистрацию и хранение результатов измерений, формирование и печать отчетных документов.

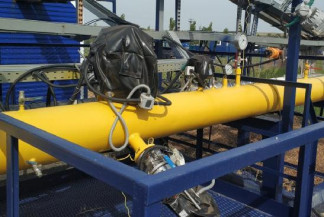

Рисунок 1 - Общий вид СИКГ
Программное обеспечение (далее - ПО) СИКГ разделено на два структурных уровня -верхний и нижний. К нижнему уровню относится комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» (далее - ИВК). ИВК выполняет функции вычисления объема газа, приведенного к стандартным условиям, передачи информации на верхний уровень. К метрологически значимой части ПО относятся конфигурационные файлы ИВК.
К ПО верхнего уровня относится АРМ оператора, выполняющее функции сбора, хранения, отображения информации, полученной с нижнего уровня ПО, формирования и печати отчетных документов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Идентификационные данные программного обеспечения комплекса измерительновычислительного расхода и количества жидкостей и газов «АБАК+» приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО ИВК исполнения ИнКС.425210.003
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Abak.bex | ngas2015.bex | mivisc.bex |
| Номер версии (идентификационный номер) ПО | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 4069091340 | 3133109068 | 3354585224 |
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | mi3548.bex | ttriso.bex | AbakC2.bex |
| Номер версии (идентификационный номер) ПО | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 2333558944 | 1686257056 | 2555287759 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | свободный нефтяной газ |
| Диапазон измерений расхода газа в рабочих условиях, м3/ч | от 28 до 300 |
| Диапазон измерений расхода газа в стандартных условиях, м3/ч | от 50 до 350 |
| Рабочий диапазон температуры газа, °С | от 0 до +10 |
| Рабочий диапазон давления газа, МПа (изб.) | от 0,005 до 0,06 |
| Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, % | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380 +32/220 -33 50±1 |
| Потребляемая мощность, кВт, не более | 10 |
| Габаритные размеры средства измерений, мм, не более: - высота - ширина - длина | 1800 2200 3000 |
| Масса, кг, не более | 2500 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -45 до +42 95 от 88 до 105,2 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 133000 |
| Режим работы СИКГ | непрерывный |
наносится на титульный лист паспорта СИКГ типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО «Г азпром нефть Оренбург» в составе АСУ ПНГ. СИКГ ФВД СУГ с заводским номером 014/05 | - | 1 шт. |
| «Система измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО «Г азпром нефть Оренбург» в составе АСУ ПНГ. СИКГ ФВД СУГ. Паспорт» | КДНА 1035/5.00.00.000 ПС | 1 экз. |
| Инструкция «ГСИ. Система измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО «Газпром нефть Оренбург» в составе АСУ ПНГ. СИКГ ФВД СУГ. Методика поверки» | НА.ГНМЦ.0364-19 МП | 1 экз. |
осуществляется по документу НА.ГНМЦ.0364-19 МП «Инструкция. ГСИ. Система измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО «Газпром нефть Оренбург» в составе АСУ ПНГ. СИКГ ФВД СУГ. Методика поверки», утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 14.06.2019 г.
Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа, утвержденной приказом Росстандарта от 29.12.2018 № 2825 в диапазоне расходов, соответствующему диапазону расходов счетчика газа КТМ100 РУС;
- средства измерений в соответствии с документами на поверку средств измерений, входящих в состав СИКГ.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке СИКГ.
приведены в документе МН 859-2018 «ГСИ. Объем свободного нефтяного газа. Методика измерений системами измерений количества и параметров свободного нефтяного газа Капитоновского месторождения КППНГ в составе АСУ ПНГ», утверждена ОП ГНМЦ АО «Нефтеавтоматика», свидетельство об аттестации № RA.RU.310652-056/03-2018 от
14.11.2018 г.
Нормативные документы, устанавливающие требования к системе измерения количества газа Западной группы: Капитоновское месторождение КППНГ ЗАО «Газпром нефть Оренбург» в составе АСУ ПНГ. СИКГ ФВД СУГ
Приказ Минэнерго России от 15.03.2016 г. № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ГОСТ Р 8.733-2011 ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования
